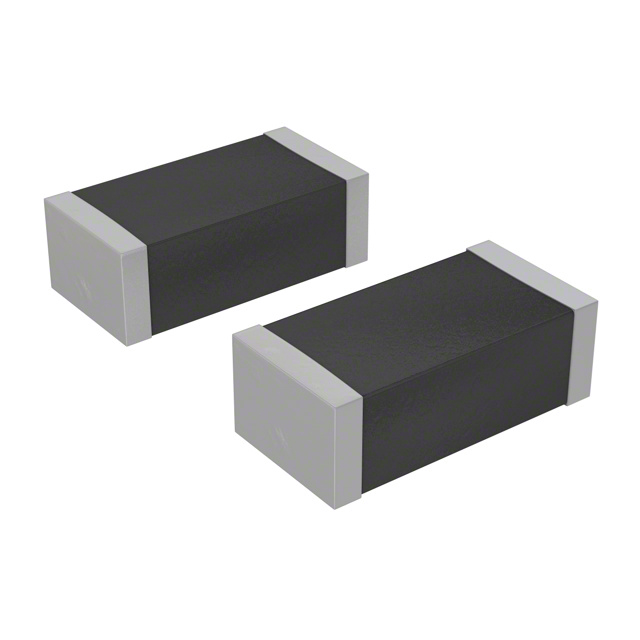

FCP1206H103J-H2

产品分类: 薄膜电容
产品描述: 10nF ±5% 聚苯硫醚(PPS) 50V 1206 焊接安装,贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: FCP1206H103J-H2
供应商: Master
标准整包数: 3000
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 FCP1206H103J-H2

FCP1206H103J-H2概述

    Type FCP Surface Mount Film Capacitors 技术手册

    产品简介


    Type FCP表面贴装薄膜电容器是康奈尔杜比勒公司生产的高性能电容器,适用于无线通信和仪表应用。这些电容器采用了堆叠式金属化聚苯硫醚(PPS)薄膜,具有高耐温性能和卓越的高频响应特性。它们的设计旨在满足现代电子设备对紧凑性和可靠性要求日益增长的需求。

    技术参数


    - 材料:堆叠式金属化聚苯硫醚(PPS)薄膜
    - 额定电压:16 Vdc 和 50 Vdc
    - 电容范围:100 pF 到 0.22 μF
    - 电容精度:±5%(标准),±2%(可选)
    - 介电损耗(tan δ):最大0.6%(1 kHz下)
    - 工作温度范围:-55°C 至 +125°C
    - 绝缘电阻:最低3000 MΩ(20°C下,60秒后测试)
    - 寿命测试:1000小时最大额定温度和125%额定电压条件下无明显损坏
    - 焊接热阻:260°C回流焊接条件下无明显损坏
    - 防潮性:1000小时在40°C和90%-95%RH下的良好表现

    产品特点和优势


    - 高电容密度:在单位体积内提供高电容值。
    - 高可靠性:通过严格的寿命测试和防潮测试。
    - 宽温度范围稳定性:电容和DF在-55°C至+125°C范围内保持稳定。
    - 低介电损耗:出色的高频性能。
    - 无铅端子:采用Sn-Ag-Cu焊料,符合RoHS标准。

    应用案例和使用建议


    - PLL电路应用:Type FCP电容器具有紧公差、温度稳定性好、锁相时间快、无压电效应噪声等特点。
    - 无线通信和仪表设备:适合需要高频率响应和稳定性的应用场合。
    - 使用建议:确保电容器表面温度不超过125°C,适当增加保护电路以防止组件失效造成风险。

    兼容性和支持


    - 兼容性:符合EIA 0603、0805、1206、1210、1913及2416等标准表面贴装尺寸。
    - 厂商支持:提供全面的技术文档和应用支持,确保客户能够正确选择和使用电容器。

    常见问题与解决方案


    - Q: 温度范围超过规定限制会发生什么?
    A: 在温度超过规定限制时,电容器的介电强度和电容变化会显著增加。建议在设计时考虑额外的散热措施或保护电路。
    - Q: 如何保证焊接过程中电容器的安全?
    A: 使用260°C以下的回流焊接工艺,并确保在焊接后进行充分的冷却和检测。

    总结和推荐


    Type FCP表面贴装薄膜电容器在高电容密度、温度稳定性和高频性能方面表现出色,适用于无线通信和仪表设备等应用。其广泛的工作温度范围和严格的测试确保了长期可靠性和稳定性。对于需要高性能电容器的应用,强烈推荐使用Type FCP电容器。

FCP1206H103J-H2参数

参数
电容值 10nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 50V
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

FCP1206H103J-H2厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

FCP1206H103J-H2数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES FCP1206H103J-H2 FCP1206H103J-H2数据手册

FCP1206H103J-H2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2699 ¥ 2.2427
6000+ $ 0.2646 ¥ 2.1668
9000+ $ 0.2606 ¥ 2.1339
12000+ $ 0.2567 ¥ 2.102
15000+ $ 0.2528 ¥ 2.07
27000+ $ 0.2528 ¥ 2.07
库存: 6000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 6728.1
