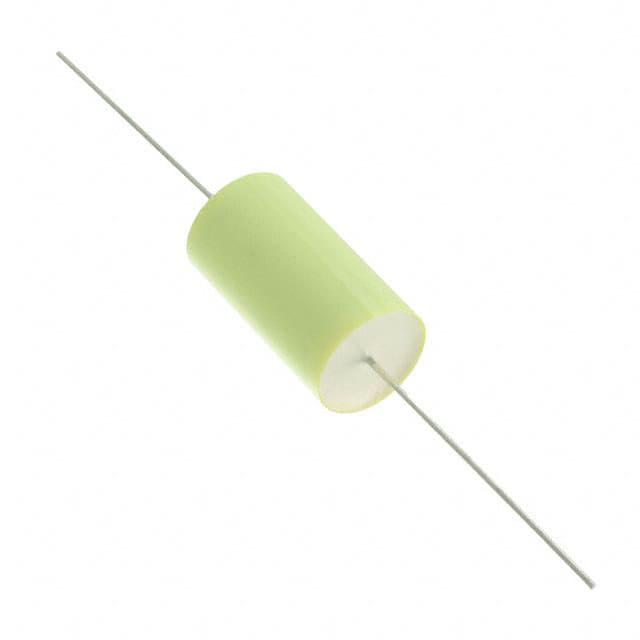

104PPA850K

产品分类: 薄膜电容
产品描述: 100nF ±10% 聚丙烯 850V 500V 10.4mΩ 插件,D11xL34mm 通孔安装 34mm(长度)
供应商型号: 598-104PPA850K
供应商: Mouser
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 104PPA850K

104PPA850K概述

    # 高压高dv/dt轴向电容技术手册

    产品简介


    本文介绍的是一款高压高dv/dt(电压变化率)的轴向电容产品,具有卓越的性能和广泛的应用领域。该系列产品采用聚丙烯薄膜介质,具备双金属化结构设计及内部串联连接,能够在苛刻的电气和环境条件下稳定运行。主要应用于逆变器、转换器、功率半导体电路、感应加热和开关电源供应器等领域。这些电容器以其出色的高频性能和温度稳定性,成为电力电子设备的理想选择。

    技术参数


    以下是产品的核心技术参数:
    | 参数项 | 规格范围 |

    | 工作温度范围 | -55°C 至 +85°C |
    | 容量公差 | +10%(1 kHz, 25°C),+5%可选 |
    | 额定电压(WVDC) | 700VDC 至 3000VDC |
    | 最大浪涌电压(SVDC) | 1000V 至 3500V |
    | 最大交流电压(50/60Hz) | 420V 至 750V |
    | 损耗因子(最大值) | 25°C下:C<0.047uF时为0.06%;C>1uF时为0.05% |
    | 绝缘电阻 | ≥30000 MΩ·μF(不超过30GΩ)|
    | 自感系数 | <1 nH/mm 引脚间距 |
    | 容量漂移因子 | 两年后,+40°C 下 <1.0% |
    | 寿命 | AC模式下30000小时 @70°C;DC模式下100000小时 @70°C |
    | 容量变化 | ≤3%初始测量值 |
    | 失效率(FIT) | 300 FIT/billion 小时 |
    | 测试条件 | 温度70°C,无电压,湿度90%-95%持续56天 |

    产品特点和优势


    - 高dv/dt性能:能够承受极高的电压变化率。
    - 稳定的温度与频率响应:无论是在极端低温还是高温环境中,均能保持稳定的性能。
    - 可靠的绝缘性能:低损耗、高绝缘电阻保证了长期可靠的工作状态。
    - 优越的脉冲电流承载能力:适合高频、大电流的电力系统。
    - 优异的自感系数:减小电感效应,提高信号传输速度。

    应用案例和使用建议


    应用案例
    1. 逆变器与转换器:用于新能源汽车驱动系统的能量管理。
    2. 功率半导体电路:支撑工业变频器的高效运行。
    3. 感应加热:为大型工业加热设备提供稳定可靠的电力支持。
    4. 开关电源供应器:保障高功率电子设备的稳定供电。
    使用建议
    - 确保安装时引脚间距符合要求,以减少自感影响。
    - 为提高散热效果,建议在高功耗环境下配备额外的散热装置。
    - 在高温或潮湿环境下使用时,定期检查绝缘性能。

    兼容性和支持


    - 本产品支持多种接口尺寸,适合不同的电路布局需求。
    - 厂商提供全面的技术支持,包括产品选型指导、应用开发咨询以及售后维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 绝缘电阻下降 | 检查是否因环境湿度或污染导致,并进行清洁或干燥处理 |
    | 容量漂移超出预期 | 确认是否在正常漂移范围内,否则更换新品 |
    | 工作温度异常导致失效 | 调整工作温度至额定范围内,必要时升级冷却系统 |

    总结和推荐


    综上所述,这款高压高dv/dt轴向电容器凭借其出色的电气特性和耐用性,在电力电子设备中表现出色。它尤其适合需要高速、高频和高功率应用的场景。推荐在关键电力设备的设计中优先选用此款产品,尤其是在恶劣环境下需要高性能稳定性的场合。
    推荐指数:★★★★★

104PPA850K参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 850V
ESR-等效串联电阻 10.4mΩ
额定电压-AC 500V
长*宽*高 34mm(长度)
通用封装 插件,D11xL34mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

104PPA850K厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

104PPA850K数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 104PPA850K 104PPA850K数据手册

104PPA850K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.8875 ¥ 41.2994
10+ $ 2.948 ¥ 24.9106
50+ $ 2.646 ¥ 22.3587
100+ $ 2.4408 ¥ 20.6248
500+ $ 2.0844 ¥ 17.6132
1000+ $ 1.911 ¥ 16.148
2500+ $ 1.785 ¥ 15.0833
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.29
