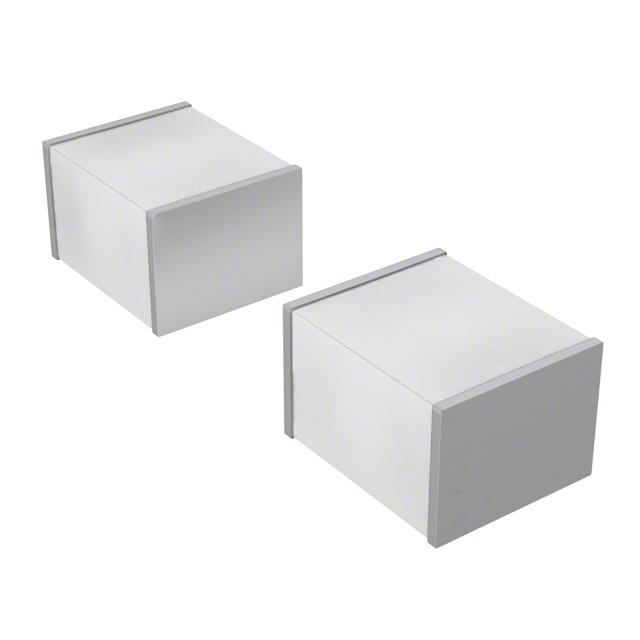

FCN2420G273J-B

产品分类: 薄膜电容
产品描述: 27nF ±5% 涤纶,聚乙烯萘酸酯 400V 2420 焊接安装,贴片安装 6mm*5mm*3.3mm
供应商型号: N-FCN2420G273J-B
供应商: 云汉优选
标准整包数: 1500
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 FCN2420G273J-B

FCN2420G273J-B概述

    文章:FCN表面贴装薄膜电容器的技术概述

    产品简介


    Type FCN表面贴装薄膜电容器由CDE Cornell Dubilier设计制造,是适用于一般用途的表面贴装电容。其核心特点在于稳定的工作温度和频率特性,类似于聚酯薄膜电容器的表现。该电容器广泛应用于EMI噪声过滤、电源输入/输出滤波、音频信号耦合、IC电源总线旁路和去耦等场合。它采用非感性堆叠的金属化PEN(聚萘二甲酸乙二醇酯)膜结构,具有低等效串联电阻(ESR)和卓越的高频性能。

    技术参数


    - 电容范围:1000 pF 至 1.0 µF(1 kHz下,≤5 Vrms)
    - 额定电压:16 Vdc、50 Vdc、100 Vdc、250 Vdc 和 400 Vdc
    - 损耗因子(Tan δ):最大值为1.0%(1 kHz下,5 Vrms)
    - 工作温度范围:
    - 16 Vdc至100 Vdc(<0.012 µF时):-55°C 至 +105°C
    - 100 Vdc及以上(≥0.012 µF):-40°C 至 +85°C
    - 绝缘电阻:>0.33 µF时,IR≥1000 MΩ·µF;≤0.33 µF时,IR≥3000 MΩ
    - 堆叠结构:堆叠金属化的PEN膜
    - 引脚材料:无铅Sn-Ag-Cu焊料

    产品特点和优势


    Type FCN表面贴装薄膜电容器的亮点在于其坚固的设计和多功能的应用场景。产品专为回流焊接设计,能够承受150%额定电压持续60秒。其采用的PEN膜具有高耐热性和优异的频率响应能力,尤其适合高频应用。此外,该电容器是非磁性的,并符合RoHS标准,体现了环保设计理念。

    应用案例和使用建议


    Type FCN电容器在多种领域表现出色。例如,在xDSL DC阻断应用中,它们可以有效消除高频干扰。在电致发光(EL)驱动集成电路中,这类电容器能够确保稳定的电能供应。为了优化其性能,建议在高振动环境下使用加强型固定方式,避免因机械应力导致性能下降。

    兼容性和支持


    Type FCN电容器与其他主流电子元件高度兼容,适合多种电路板设计。CDE Cornell Dubilier提供了详尽的技术支持文档和售后服务,确保客户能够快速解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器外观损伤 | 确保焊接温度符合规范,减少热冲击影响 |
    | 容量偏差过大 | 检查环境温度是否超出规定范围 |
    | 长时间工作后性能下降 | 定期进行功能测试,必要时更换 |

    总结和推荐


    Type FCN表面贴装薄膜电容器以其卓越的性能和广泛的适用性,成为电子设计工程师的重要选择。其稳定性、高频性能及环保特性使其在市场上具备很强的竞争优势。对于需要高性能电容器的项目,强烈推荐使用Type FCN系列产品。无论是用于消费电子产品还是工业设备,Type FCN都能提供可靠的支持和服务。

FCN2420G273J-B参数

参数
电容值 27nF
容差 ±5%
介电材料 涤纶,聚乙烯萘酸酯
额定电压-AC -
额定电压-DC 400V
ESR-等效串联电阻 -
长*宽*高 6mm*5mm*3.3mm
通用封装 2420
安装方式 焊接安装,贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

FCN2420G273J-B厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

FCN2420G273J-B数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES FCN2420G273J-B FCN2420G273J-B数据手册

FCN2420G273J-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
