935C2W5K-F

产品分类: 薄膜电容
产品描述: 5μF ±10% 聚丙烯 200V 140V 11mΩ 插件 通孔安装 44.4mm(长度)
供应商型号: 1278328
供应商: 海外现货
标准整包数: 1

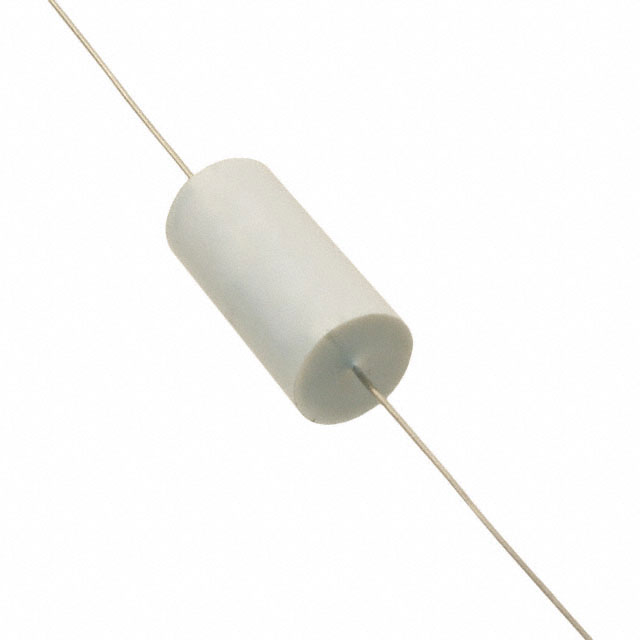

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 935C2W5K-F

935C2W5K-F概述

    文章:935系列金属化聚丙烯电容器技术手册解析

    一、产品简介


    产品类型与功能:
    935系列金属化聚丙烯电容器是一种专为高频滤波和开关电源设计的产品。它们具有低等效串联电阻(ESR)、高电流承载能力和高电容值等特点,适用于20至100kHz范围内的过滤应用。
    应用领域:
    935系列电容器广泛应用于开关电源中,特别是在需要高频滤波和高电流承载能力的应用场景中,如通信设备、工业自动化控制和电动汽车充电站等。

    二、技术参数


    | 参数 | 值 |

    | 电容范围 | 1.0 μF 至 30.0 μF |
    | 容差 | ±10% 标准;±5% 可选 |
    | 额定电压 | 100 Vdc 至 400 Vdc |
    | 最大电流(RMS) | 8 A 至 25 A |
    | 工作温度范围 | -55 °C 至 105 °C |
    | 等效串联电阻(ESR) | 4 mΩ 至 25 mΩ |
    | 绝缘电阻 | 200,000 MΩ x μF |
    | 寿命测试 | 1000 h @ 85 °C, 150%额定电压|

    三、产品特点和优势


    - 低ESR:确保了电容器在高频下的稳定性能。
    - 高电流承载能力:能够处理高电流,适用于开关电源。
    - 高电容值:提供了更多的能量存储能力。
    - 自愈特性:在内部发生轻微短路时可以自动恢复。
    - UL认证:经过UL认证,证明其构造符合安全标准。

    四、应用案例和使用建议


    应用场景:
    - 开关电源:用于滤波,确保输出电压的稳定性。
    - 通信设备:为电源部分提供滤波和储能。
    - 工业控制:在高功率应用中保持电源的纯净。
    使用建议:
    - 在选择电容器时,应根据具体应用需求确定合适的电容值和电压等级。
    - 在安装过程中应注意散热,避免因高温导致寿命缩短。
    - 使用适当的保护电路,如保险丝和浪涌吸收器,以提高系统的可靠性。

    五、兼容性和支持


    - 兼容性:935系列电容器与大多数常见的开关电源设备兼容。
    - 支持和服务:制造商提供详细的技术文档和客户支持,确保用户能够正确使用和维护产品。

    六、常见问题与解决方案


    - 问题:电容器过热。
    - 解决方案:增加散热措施,例如添加散热片或使用散热风扇。
    - 问题:使用寿命短。
    - 解决方案:检查并确保工作温度在推荐范围内,避免长时间过载运行。

    七、总结和推荐


    总结:
    935系列金属化聚丙烯电容器以其出色的高频滤波能力和高电流承载能力,在多个领域得到了广泛应用。其低ESR、高容差和UL认证确保了其卓越的性能和安全性。
    推荐:
    鉴于其优异的性能和市场竞争力,我们强烈推荐935系列电容器用于各种需要高频滤波和高电流承载能力的应用场景。

935C2W5K-F参数

参数
电容值 5μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 140V
额定电压-DC 200V
ESR-等效串联电阻 11mΩ
长*宽*高 44.4mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

935C2W5K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

935C2W5K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 935C2W5K-F 935C2W5K-F数据手册

935C2W5K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 106.2884
2+ ¥ 93.3614
3+ ¥ 89.7706
5+ ¥ 86.1798
10+ ¥ 80.4344
20+ ¥ 78.9981
50+ ¥ 78.9981
100+ ¥ 78.9981
库存: 46
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 106.28
