225P10392XD3

产品分类: 薄膜电容
产品描述: 10nF ±10% 涤纶 200V 140V 通孔安装 20.3mm*6.4mm*14.7mm
供应商型号: DMT-225P10392XD3
供应商: 海外现货
标准整包数: 100

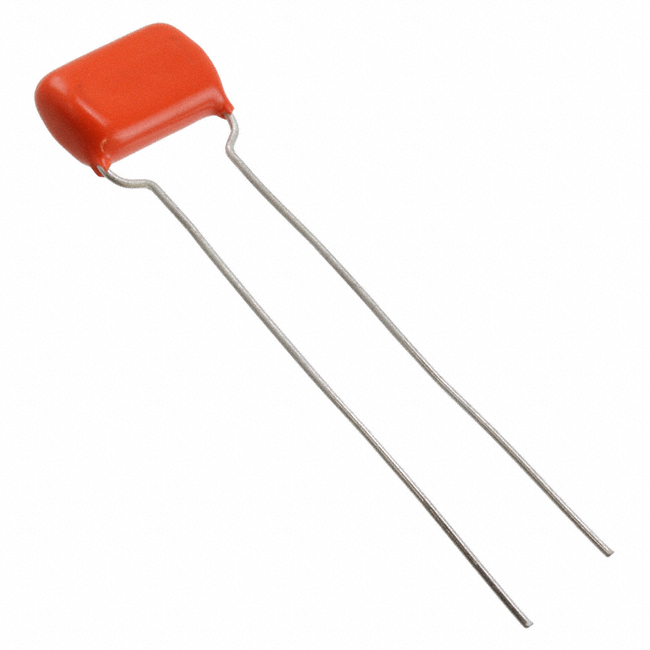

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 225P10392XD3

225P10392XD3概述

    型号225P橙色滴落式聚酯薄膜箔电容器技术手册

    产品简介


    型号225P橙色滴落式聚酯薄膜箔电容器(简称“225P”)是一种适用于广泛需求环境和应用场合的高品质电容器。由最可靠的聚酯薄膜和铝箔制成,并采用坚固的橙色环氧树脂涂层保护。它能够在高达+125°C的温度下运行,并具有出色的稳定性和可靠性。这种电容器广泛应用于商业和工业电子领域,包括电源供应、仪器仪表、音频放大器和测试设备。

    技术参数


    - 电容范围:0.00至1.0 µF
    - 电容容差:±5%,±10%,±20%
    - 电压等级:100V至600V DC
    - 工作温度范围:-55°C至+85°C(满电压)
    - 温度降额:
    - +105°C时,为+85°C额定值的70%
    - +125°C时,为+85°C额定值的50%
    - 引线:镀锡铜包钢,直径.032(0.8 mm),相当于AWG 20号
    - 绝缘电阻:
    - 在+25°C时:对于0.25 µF,100,000 MΩ;对于C>0.25 µF,25,000 MΩ-µF
    - 在+85°C时:对于0.15 µF,10,000 MΩ;对于C>0.15 µF,1,500 MΩ-µF
    - 在+105°C时:对于0.17 µF,1,500 MΩ;对于C>0.17 µF,250 MΩ-µF
    - 在+125°C时:对于0.13 µF,200 MΩ;对于C>0.13 µF,25 MΩ-µF
    - 损耗因子:在1 KHz,+25°C时最大为0.75%
    - 封装:具有阻燃性的橙色涂层环氧树脂,符合UL94V-0标准
    - 介电/结构:聚酯薄膜,单层设计。非感性绕组并配有延伸的铝箔

    产品特点和优势


    - 结构坚固:径向引脚,按压成型,非感性绕组,延长箔构造
    - 久经考验的可靠性:超过35年的市场验证可靠性
    - 广泛可得性:通过CDE分销渠道的广泛可用性
    - 温度适应性强:可以在广泛的温度范围内操作,满足多种应用需求
    - 高绝缘性能:具有良好的耐热和耐湿性,适合苛刻的工作环境

    应用案例和使用建议


    - 电源供应:适合用于需要高可靠性的电源供应系统
    - 仪器仪表:可以确保在各种复杂的测量环境下稳定运行
    - 音频放大器:在高功率应用中表现优异,提供清晰的音质输出
    - 测试设备:适用于各种高精度测试设备,确保数据准确性

    兼容性和支持


    - 兼容性:与大多数标准的电路板和连接器兼容
    - 支持:CDE提供全面的技术支持和维护服务,客户可以根据需要联系CDE的技术工程部门

    常见问题与解决方案


    - 问题1:如何确保电容器的使用寿命?
    - 解决方案:选择合适的电容容差和电压等级,并定期检查和维护设备,确保在极端条件下的性能稳定性。

    - 问题2:如何处理高温下的性能下降?
    - 解决方案:按照规定进行温度降额,避免在超过105°C的情况下长期运行。

    总结和推荐


    综上所述,型号225P橙色滴落式聚酯薄膜箔电容器是一款具有高可靠性、稳定性和广泛适用性的电容器。它不仅能够满足不同环境下的应用需求,还提供了多种尺寸和规格选择。考虑到其在苛刻环境下的优异表现和广泛应用前景,我们非常推荐该产品用于各类工业和商业电子产品中。

225P10392XD3参数

参数
电容值 10nF
容差 ±10%
介电材料 涤纶
额定电压-AC 140V
额定电压-DC 200V
ESR-等效串联电阻 -
长*宽*高 20.3mm*6.4mm*14.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

225P10392XD3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

225P10392XD3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 225P10392XD3 225P10392XD3数据手册

225P10392XD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
