首页  >  产品百科  >  944U101K801AAM

944U101K801AAM

产品分类: 薄膜电容
产品描述: 100μF ±10% 聚丙烯 800V 500μΩ 底座安装,螺纹安装 84.5mm*40mm*41mm
供应商型号: 338-1918-ND
供应商: Digi-Key
标准整包数: 1

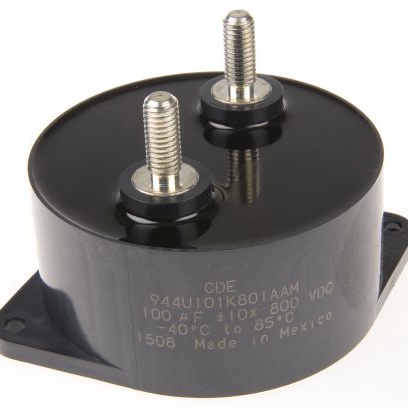

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 944U101K801AAM

944U101K801AAM概述

    # 高品质电子元器件:Type 944U 聚丙烯直流链路电容器

    产品简介


    Type 944U 是由CDE公司开发的一种高性能聚丙烯直流链路电容器,主要用于高功率直流滤波应用。这款电容器具有低电感、低阻抗和高纹波电流容量的特点,能够满足电动车辆逆变器、风力发电逆变器及电机驱动等多种应用需求。

    技术参数


    规格与参数
    - 电容范围:33 µF 至 220 µF
    - 电容容差:±10%
    - 额定电压:800 Vdc 至 1400 Vdc
    - 工作温度范围:-40°C 至 85°C
    - 最大有效电流:74A(在55°C时)
    - 最大有效电压:230 Vac
    - 测试电压:在25°C时,终端间测试电压为额定直流电压的150%,持续10秒;终端与外壳间测试电压为4 kVac(50/60 Hz),持续60秒
    - 寿命测试:在85°C下进行5000小时寿命测试,额定电压条件下
    物理尺寸
    - 直径(D):84.5 ± 0.5 mm
    - 高度(H):40 mm 至 64 mm
    - 终端:M8 螺钉式或 M5 插入式
    热阻
    - 热阻(核心至外壳,Θcc):2.8 至 3.1°C/W
    - 热阻(外壳至环境,Θca):5.2 至 4.0°C/W

    产品特点和优势


    独特功能与优势
    - 低电感设计:低电感内部结构能够提供高纹波电流能力,使得电容器适用于高功率应用。
    - 低外形尺寸:紧凑的设计减少了占用空间,适用于空间受限的应用场合。
    - 低等效串联电阻(ESR):低ESR特性可以显著减少能量损耗,提高效率。
    - 高纹波电流容量:能够承受高纹波电流而不发生过热现象。
    - 高电压等级:宽泛的额定电压范围,适用多种高电压场合。
    应用案例与使用建议
    实际应用场景
    Type 944U 被广泛应用于电动车辆逆变器、风力发电逆变器和电机驱动系统中。例如,在电动汽车中,它可作为车载电源转换器的关键部件,确保电源系统的稳定性和可靠性。
    使用建议
    - 散热管理:由于电容器需要在高温环境下工作,确保良好的散热管理是必要的。使用风扇或散热片可以帮助维持电容器的工作温度。
    - 安装位置选择:避免将电容器安装在直接阳光照射或高温环境区域,以减少热应力。
    - 环境监测:监控电容器工作环境的温度和湿度,以确保其正常运行。

    兼容性和支持


    兼容性
    Type 944U 与多种电子设备和系统兼容,特别是那些需要高电压和高电流的应用场合。具体兼容性的详细信息可以在厂商的技术文档中找到。
    厂商支持
    CDE公司提供了全面的技术支持和售后服务,包括产品咨询、故障诊断和技术培训等服务。客户可以通过电话或邮件方式联系CDE公司获得技术支持。

    常见问题与解决方案


    常见问题
    1. 如何确定电容器的使用寿命?
    - 使用预期寿命图表,根据实际应用中的工作电压和温度来计算。
    2. 电容器在高纹波电流下工作是否稳定?
    - 电容器的最大有效电流可达74A(在55°C时),能够应对高纹波电流情况。
    3. 如何避免电容器过热?
    - 在高温环境中,确保有足够的散热措施,如使用散热片或风扇,并避免长时间满载运行。
    解决方案
    1. 使用寿命预测:参考产品手册中的寿命预测图,结合实际工作条件计算出预期寿命。
    2. 稳定性:在高纹波电流应用中,确保选择适当的电容器型号,如944U系列,其高电流容量能够确保稳定性。
    3. 过热防范:通过散热片和风扇增强散热效果,并避免长时间满载运行以减少热累积。

    总结和推荐


    综合评估
    Type 944U 聚丙烯直流链路电容器是一款专为高功率应用设计的高性能产品。其低电感、低阻抗、高纹波电流容量和高电压等级使其成为电动车辆、风力发电及电机驱动系统中的理想选择。对于需要稳定且高效的电源管理系统来说,Type 944U 无疑是一个优秀的解决方案。
    推荐
    我们强烈推荐 Type 944U 聚丙烯直流链路电容器给需要高性能电容器的用户。其卓越的性能和广泛的适用范围使其在市场上具有强大的竞争力。如果你正在寻找一款可靠的高功率直流滤波电容器,Type 944U 将是最佳的选择之一。

944U101K801AAM参数

参数
电容值 100μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 500μΩ
额定电压-AC -
额定电压-DC 800V
长*宽*高 84.5mm*40mm*41mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

944U101K801AAM厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

944U101K801AAM数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 944U101K801AAM 944U101K801AAM数据手册

944U101K801AAM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 98.0928 ¥ 820.9141
12+ $ 78.3051 ¥ 655.3155
108+ $ 67.3038 ¥ 563.2487
库存: 206
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 820.91
