474K500CS6G-FA

产品分类: 薄膜电容
产品描述: 470nF ±10% 聚合物 500V 11mΩ SMD-8P 贴片安装 17.8mm*15.9mm*8.1mm
供应商型号: TS-474K500CS6G-FA
供应商: 海外现货
标准整包数: 100

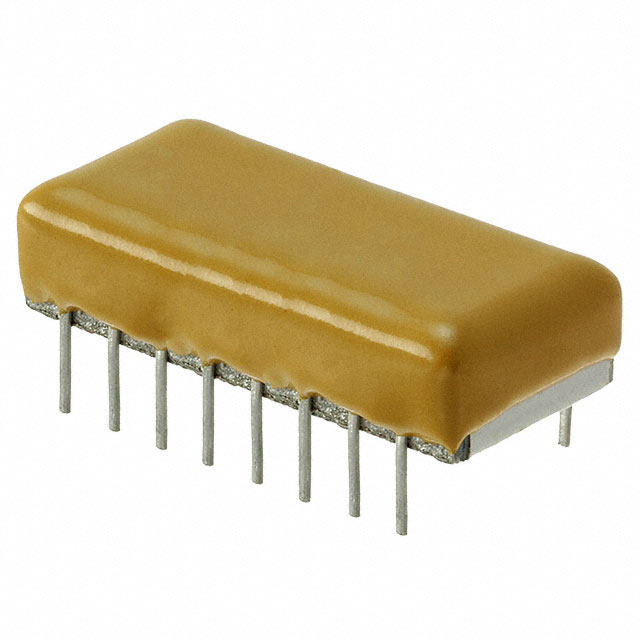

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 474K500CS6G-FA

474K500CS6G-FA概述


    产品简介


    Type CS (Capstick™) 多针金属化聚合物网络电容器是一种适用于直流到直流转换器和开关电源应用的理想选择。该产品具有坚固的外壳设计,能承受高浪涌电压和高纹波电流。它的主要特点包括小封装、低ESR/ESL、高电容值以及无极性特性,这些使其在众多应用中表现出色。

    技术参数


    - 电容范围:0.33 µF 至 20.0 µF
    - 电压范围:50 Vdc 至 500 Vdc
    - 电容公差:±10%
    - 工作温度范围:
    - 50 Vdc, 100 Vdc, 250 Vdc:-55°C 至 +125°C(超过85°C时需降额)
    - 400 Vdc, 500 Vdc:-55°C 至 +125°C(无需降额)
    - 耐压:1.3 x 额定电压(50/100/250/500 Vdc),1.6 x 额定电压(400 Vdc)
    - 最大有效值电流:见型号表格
    - 最大温度:+85°C
    - 最大自感:≤6 nH
    - 引线材料:镀锡铜合金框架
    - 绝缘电阻:≥1000 MΩ • µF

    产品特点和优势


    - 坚固的外壳:UL94V-0认证,能适应恶劣环境。
    - 低ESR/ESL:适合高频应用,提高效率。
    - 高纹波电流能力:适合高压应用。
    - 高电容密度:在小封装内提供高电容值。
    - 非感应设计:减少寄生电感,提高稳定性。
    - 无极性:方便安装和使用。
    - 表面贴装或通孔安装:提供灵活的组装选项。

    应用案例和使用建议


    Type CS 电容器广泛应用于各种电源模块和转换器中,特别是在需要高可靠性、高效率和紧凑空间的应用中。例如,在DC到DC转换器中,该电容器能够有效地滤除高频噪声,提高系统的整体稳定性和性能。建议在安装时确保足够的散热措施,以避免过热导致的性能下降。

    兼容性和支持


    - 兼容性:Type CS 电容器可以与其他标准电子元器件良好配合,适用于多种电路设计。
    - 支持:制造商提供详细的文档和支持服务,帮助客户进行正确的选型和应用。

    常见问题与解决方案


    1. 问题:电容器过热
    - 解决方案:检查电路负载和散热设计,增加适当的散热片或风扇。
    2. 问题:纹波电流超出范围
    - 解决方案:更换更高额定电流的电容器,或调整电路设计减少纹波电流。
    3. 问题:电容器失效
    - 解决方案:检查安装质量和电路条件,必要时更换电容器并重新测试。

    总结和推荐


    Type CS (Capstick™) 多针金属化聚合物网络电容器凭借其高可靠性和优良性能,是适用于DC到DC转换器和开关电源的理想选择。该产品的小封装、高电容密度和低ESR/ESL等特点使其在市场上具有显著的竞争力。总的来说,强烈推荐用于需要高性能和高可靠性的应用场景。
    如需进一步的技术支持或具体应用咨询,建议联系制造商获取更多详细资料和技术指导。

474K500CS6G-FA参数

参数
电容值 470nF
容差 ±10%
介电材料 聚合物
额定电压-DC 500V
ESR-等效串联电阻 11mΩ
额定电压-AC -
长*宽*高 17.8mm*15.9mm*8.1mm
通用封装 SMD-8P
安装方式 贴片安装
零件状态 在售
包装方式 管装

474K500CS6G-FA厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

474K500CS6G-FA数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 474K500CS6G-FA 474K500CS6G-FA数据手册
