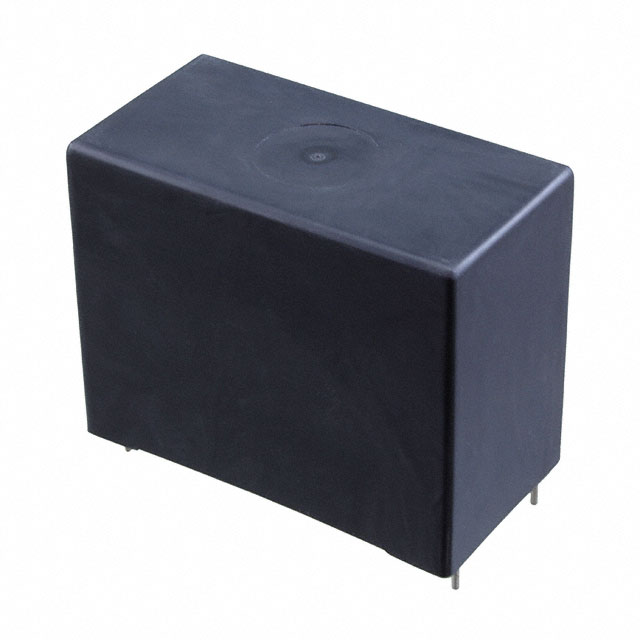

953BXW9KSF-F

产品分类: 薄膜电容
产品描述: 9μF ±10% 聚丙烯 275V 10mΩ 通孔安装 57.5mm*30mm*46mm
供应商型号: N-953BXW9KSF-F
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 953BXW9KSF-F

953BXW9KSF-F概述


    产品简介


    产品类型: 953B系列,金属化聚丙烯薄膜电容器
    主要功能: 该电容器主要用于不间断电源系统(UPS)和其他交流输出滤波应用。它具有内置熔丝金属化图案,以确保在高达85℃的工作温度下的安全运行。
    应用领域: UPS系统、变频器、逆变器、电机驱动装置及其他需要交流输出滤波的应用。

    技术参数


    - 电容范围: 2.5 μF至50 μF
    - 容差: ±10%(可选±5%)
    - 额定电压: 160 Vac, 250 Vac, 275 Vac
    - 工作温度范围: –40 ºC至85 ºC
    - 使用寿命: 10,000小时(在额定电压和85 ºC下)
    - 保护认证: UL 810认证(文件号E71645)
    - 环境条件: IEC 40/85/56气候类别(测试条件为40 ºC,93%RH,额定电压,1000小时)
    - 封装材料: 塑料(UL 94V-0等级)
    - 树脂材料: 干式树脂(UL 94V-0等级)
    - 引脚材料: 锡镀铜

    产品特点和优势


    - 熔丝保护: 内置熔丝金属化图案,提供额外的安全性。
    - UL 810认可: 具有UL 810认证,确保安全操作。
    - 低损耗因子: 具有较低的损耗因子,提高效率。
    - 自愈功能: 在过压情况下,内部故障能够自动修复,延长使用寿命。
    - 符合RoHS标准: 环保设计,不含有害物质。

    应用案例和使用建议


    应用案例:
    - 在UPS系统中,用于抑制电网噪声和保护敏感负载。
    - 在电机驱动装置中,用于减小电流纹波和提高系统稳定性。
    使用建议:
    - 根据具体应用需求选择合适的电容值和电压等级。
    - 安装时要保证散热良好,避免高温环境,以免影响使用寿命。
    - 在高压环境下使用时,应注意周围电路的保护措施,以防过载。

    兼容性和支持


    - 兼容性: 适用于各种交流输出滤波电路和UPS系统。
    - 支持和服务: 制造商提供全面的技术支持和维护服务,确保用户获得最佳使用体验。
    - 文档资料: 详细的产品手册和安装指南可供下载。

    常见问题与解决方案


    - 问题1: 电容器寿命低于预期
    解决方案: 检查工作温度是否超过额定值,调整负载以减少热应力。
    - 问题2: 工作时产生异常噪音
    解决方案: 检查电路连接是否正确,排除电磁干扰源。
    - 问题3: 出现故障后无法自动恢复
    解决方案: 检查是否有过电压或过载现象,更换损坏部件并检查电路设计。

    总结和推荐


    总结:
    953B系列金属化聚丙烯薄膜电容器具有出色的性能和安全性,特别适用于要求高可靠性的应用场合。其内置熔丝保护、UL 810认证、自愈功能和低损耗特性使其在市场上具有很强的竞争力。产品通过详细的规格参数和技术文档提供了全面的支持和保障。
    推荐:
    鉴于其卓越的性能和可靠性,我们强烈推荐此产品用于各种需要高性能交流滤波的应用场合,特别是在工业控制、电力转换等领域。

953BXW9KSF-F参数

参数
电容值 9μF
容差 ±10%
介电材料 聚丙烯
额定电压-DC -
ESR-等效串联电阻 10mΩ
额定电压-AC 275V
长*宽*高 57.5mm*30mm*46mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

953BXW9KSF-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

953BXW9KSF-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 953BXW9KSF-F 953BXW9KSF-F数据手册

953BXW9KSF-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 13.0062 ¥ 110.5527
30+ $ 10.6502 ¥ 90.5267
库存: 49
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 994.97
