940C16P22K-F

产品分类: 薄膜电容
产品描述: 220nF ±10% 聚丙烯,金属化 1.6KV 500V 7mΩ 通孔安装 34mm(长度)*34mm(宽度)
供应商型号: 10B-1137863-1
供应商: 国内现货
标准整包数: 1

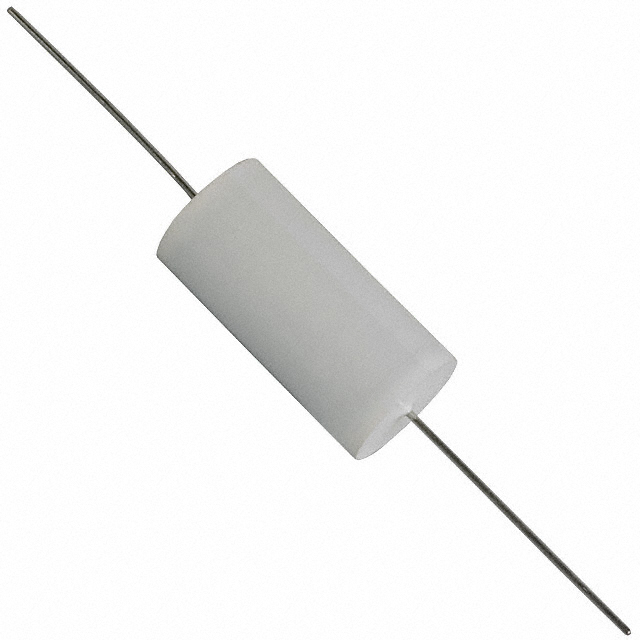

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 940C16P22K-F

940C16P22K-F概述


    产品简介


    Type 940是一款用于脉冲和浪涌吸收应用的聚丙烯电容器,特别适用于高dV/dt(电压变化率)的浪涌吸收场景。这种圆柱形引线式电容器采用了聚丙烯薄膜和双金属化电极,不仅具有自我修复特性,还能够承载高峰值电流。Type 940系列具有低ESR(等效串联电阻)、出色的高频和高电压能力。

    技术参数


    - 电容范围:0.01至4.7 μF
    - 电容公差:标准为±10%(K级),可选±5%(J级)
    - 额定电压:600 Vdc至3000 Vdc(对应275 Vac至500 Vac,60 Hz)
    - 工作温度范围:-55 °C至105 °C
    - 最大RMS电流:具体数值需参考表格
    - 绝缘电阻:> 100,000 MΩ x µF
    - 测试电压:
    - 端子间:25 °C下为额定直流电压的160%,持续60秒
    - 端子与外壳间:25 °C下为3 kVac,50/60 Hz,持续60秒
    - 寿命测试:在85 °C条件下2000小时,125%额定直流电压
    - 预期寿命:在额定Vdc和70 °C条件下为60,000小时;在额定Vac和70 °C条件下为30,000小时
    - 符合RoHS标准

    产品特点和优势


    - 高dV/dt:适用于需要快速响应的脉冲和浪涌吸收应用
    - 高脉冲电流:能承受高电流冲击而不损坏
    - 低电感:减少信号传输过程中的能量损失
    - 自我修复:延长电容器的使用寿命
    - 低ESR和高频能力:适用于高频电路设计

    应用案例和使用建议


    Type 940电容器广泛应用于电力电子系统、工业控制、医疗设备及通讯设备等领域。这些应用通常需要高可靠性、低损耗以及良好的散热性能。在设计电路时,应根据具体的应用需求选择合适的电容值和额定电压。例如,在高频率、高功率的场合,选择具有较低ESR和良好高频特性的电容器更为合适。

    兼容性和支持


    Type 940电容器设计为与各种电路板兼容,具有通用的轴向引脚。厂商提供了详细的技术支持,包括产品手册、应用指南和故障排除文档,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何确定合适的电容值?
    - 解答:根据具体电路的需求和工作条件,可以参照技术手册中的图表选择合适的电容值。通常情况下,较高的电容值适用于低频和大电流的应用场景。

    - 问题:电容器在高温环境下表现如何?
    - 解答:在高温环境下,电容器的工作性能会受到影响,特别是额定电压会线性降低。在满载条件下,最高工作温度可达105 °C,但额定电压会下降到50%。

    总结和推荐


    Type 940聚丙烯电容器凭借其高dV/dt特性、高脉冲电流能力和优秀的高频性能,使其成为高可靠性电力电子应用的理想选择。尽管价格可能略高于普通电容器,但其卓越的性能和长寿命使其成为值得投资的产品。强烈推荐在对性能要求严格的场合使用Type 940电容器。

940C16P22K-F参数

参数
电容值 220nF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 7mΩ
额定电压-AC 500V
额定电压-DC 1.6KV
长*宽*高 34mm(长度)*34mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

940C16P22K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

940C16P22K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 940C16P22K-F 940C16P22K-F数据手册

940C16P22K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
