WMF1S47K-F

产品分类: 薄膜电容
产品描述: 47nF ±10% 涤纶 100V 65V 通孔安装 20.6mm(长度)
供应商型号: WMF1S47K-F
供应商: Master
标准整包数: 25

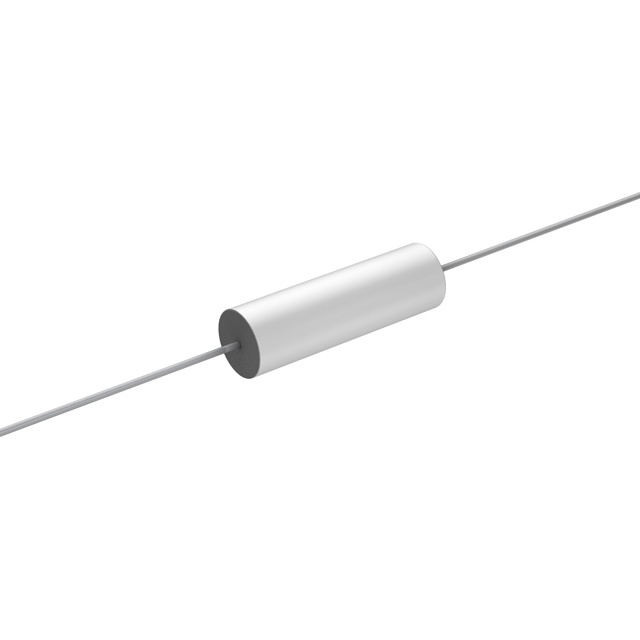

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 WMF1S47K-F

WMF1S47K-F概述


    产品简介


    WMF系列聚酯薄膜电容器是一种薄膜/箔式电容器,适用于商业和工业应用。它们具有广泛的工作电压范围和电容值,提供出色的防潮能力,适合高脉冲电流的应用场景。这种电容器因其卓越的性能和可靠性,在众多应用中表现出色。

    技术参数


    - 电容范围:0.001 μF 至 5 μF
    - 额定电压:50 Vdc 至 630 Vdc
    - 最大尺寸:38.1 mm 长度,38.1 mm 最大直径
    - 温度范围:工作温度 -55°C 至 125°C(全额定电压范围为 85°C)
    - 绝缘电阻:最小 30,000 MΩ·μF,最低值 100,000 MΩ
    - 损耗因子:最大 0.75%(25°C,1 kHz)
    - 耐压强度:250%
    - 寿命测试:500 小时,85°C 下,额定电压的 125%
    - RoHS 合规性

    产品特点和优势


    - 非常高的 dV/dt:允许快速变化的电压信号,适合高频应用。
    - 非常高的峰值电流:能够承受较高的瞬时电流冲击。
    - 低电感:减少电磁干扰,提高电路稳定性。

    应用案例和使用建议


    WMF系列电容器广泛应用于电力电子系统、电机驱动、电源滤波等领域。例如,它们可以用于电源逆变器中的滤波环节,以确保输出电压稳定。对于高电流应用场景,建议采用更大容量的电容器来确保系统的可靠运行。

    兼容性和支持


    - 兼容性:WMF系列电容器易于安装并与各种电路兼容。
    - 支持:厂商提供详细的安装指南和技术支持,确保用户能够顺利集成并优化其应用。

    常见问题与解决方案


    - Q:电容器失效的主要原因是什么?
    - A:常见的原因包括过压、过热和过度机械应力。建议在设计阶段充分考虑这些因素,使用合适的保护电路。

    - Q:如何延长电容器的使用寿命?
    - A:定期检查并保持适宜的工作环境,避免超过额定电压和温度极限。

    总结和推荐


    综上所述,WMF系列聚酯薄膜电容器以其卓越的性能和可靠性,在多种应用中表现优异。对于需要高电流、高频率和良好防潮性能的应用场合,推荐选用WMF系列电容器。尽管如此,使用前应仔细检查相关技术参数和环境条件,确保满足特定需求。

WMF1S47K-F参数

参数
电容值 47nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 65V
额定电压-DC 100V
长*宽*高 20.6mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

WMF1S47K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WMF1S47K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES WMF1S47K-F WMF1S47K-F数据手册

WMF1S47K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.6411 ¥ 13.8997
100+ $ 1.4857 ¥ 12.3527
250+ $ 1.3821 ¥ 11.4918
500+ $ 1.2201 ¥ 10.1389
1000+ $ 1.1732 ¥ 9.607
2500+ $ 1.1215 ¥ 9.1837
5000+ $ 1.1162 ¥ 9.1405
7500+ $ 1.1162 ¥ 9.1405
库存: 874
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 347.49
直接购买
加入购物车
