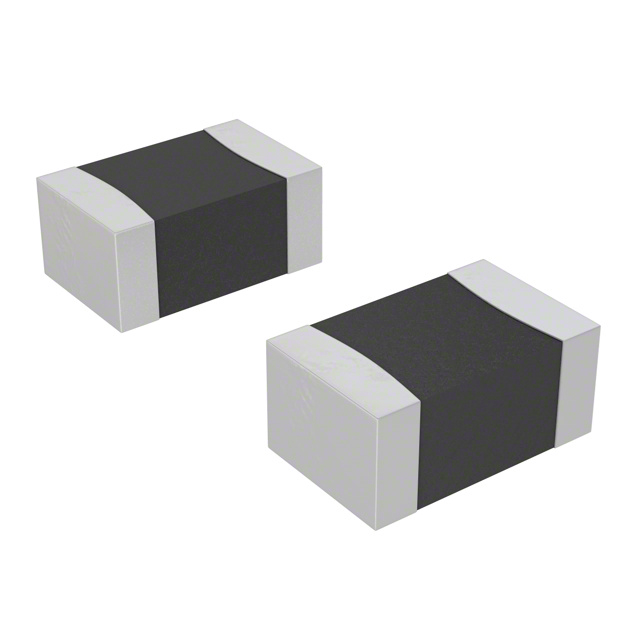

FCP0805H102J-J1

产品分类: 薄膜电容
产品描述: 1nF ±5% 聚苯硫醚(PPS) 50V 0805 焊接安装,贴片安装 2mm*1.25mm*1.09mm
供应商型号: N-FCP0805H102J-J1
供应商: 云汉优选
标准整包数: 3000
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 FCP0805H102J-J1

FCP0805H102J-J1概述


    产品简介


    Type FCP表面贴装薄膜电容器是Cornell Dubilier公司的创新产品,专门设计用于满足无线通信和仪器仪表等领域的需求。这种电容器采用了叠层金属化聚苯硫醚(PPS)薄膜技术,具备高密度电容和优异的高频响应能力,使其成为这些领域的理想选择。

    技术参数


    - 类型: Stacked metallized polyphenylene sulfide (PPS) 薄膜电容器
    - 额定电压: 16 Vdc 和 50 Vdc
    - 电容范围: 100 pF 至 0.22 μF
    - 温度范围: -55°C 至 +125°C
    - 容差: ±5% (标准),±2% (可选)
    - 介质损耗因数: 最大 0.6% (1 kHz)
    - 绝缘电阻: 在 20°C 下最小为 3000 MΩ (16 Vdc,测试电压为 10 Vdc;50 Vdc,测试电压为 50 Vdc)
    - 引脚材料: 铅免费,锡银铜焊料镀层
    - 封装方式: 铝箔带式包装

    产品特点和优势


    1. 高密度电容: FCP系列电容器能够在单位体积内提供更高的电容值,适合空间有限的应用。
    2. 优异的高频响应: 该电容器能在宽频率范围内保持稳定的性能,适用于需要高频率响应的应用场合。
    3. 耐温特性: 可以承受高达+125°C的工作温度,且在广泛的工作温度范围内电容值和介质损耗因数均表现稳定。
    4. 可靠性高: 在高温和高湿度环境下表现出色,符合RoHS标准,确保了环保和安全性。
    5. 精确度高: 容差低,能够满足精密仪器的要求。

    应用案例和使用建议


    FCP电容器特别适合于PLL电路,由于其紧公差的电容值和温度稳定性,可以实现更快的锁定时间并且没有由压电效应引起的噪声。具体应用场景包括无线通信模块、仪器仪表、传感器接口等。在使用时,应注意电容器表面温度不应超过125°C,并且合理规划散热,确保长期可靠运行。

    兼容性和支持


    FCP电容器支持标准的EIA 0603、0805、1206、1210、1913和2416尺寸的表面贴装安装。厂商提供了详细的技术支持和保修服务,包括长达1000小时的高温和高压测试,保证了产品的长期稳定性和耐用性。

    常见问题与解决方案


    1. Q: 电容器的温度范围是多少?
    A: 电容器的温度范围是-55°C至+125°C。

    2. Q: 电容器的最大额定电压是多少?
    A: 16 Vdc和50 Vdc。
    3. Q: 电容器在高湿度环境下的表现如何?
    A: 在40°C和90%到95%RH条件下,经过1000小时的测试,电容器的电容值变化不超过±2%,介质损耗因数小于0.9%。

    总结和推荐


    Type FCP表面贴装薄膜电容器是一款集高精度、高可靠性、优异温度特性和高密度电容于一体的高性能产品。它的设计特别适合无线通信和仪器仪表等需要高性能电容器的应用场合。综合考虑其独特的特性和广泛的适用性,我们强烈推荐Type FCP系列电容器给需要高精度、高可靠性的电子设备设计师和工程师。

FCP0805H102J-J1参数

参数
电容值 1nF
容差 ±5%
介电材料 聚苯硫醚(PPS)
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC 50V
长*宽*高 2mm*1.25mm*1.09mm
通用封装 0805
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

FCP0805H102J-J1厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

FCP0805H102J-J1数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES FCP0805H102J-J1 FCP0805H102J-J1数据手册

FCP0805H102J-J1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2258 ¥ 1.9191
6000+ $ 0.1998 ¥ 1.6985
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5757.3
