715P1535800LA3

产品分类: 薄膜电容
产品描述: 15nF ±5% 聚丙烯,金属化 1.8KV 800V 通孔安装 28.5mm(长度)*24.6mm(高度)
供应商型号: N-715P1535800LA3
供应商: 云汉优选
标准整包数: 1

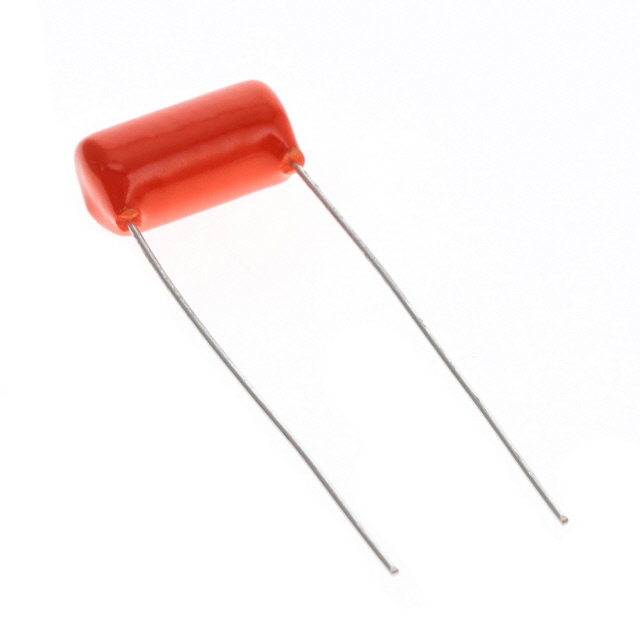

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 715P1535800LA3

715P1535800LA3概述

    Orange Drop® 715P/717P 高压聚丙烯薄膜/箔电容器

    产品简介


    Orange Drop® 715P/717P 系列电容器是一种高性能的高交流电压聚丙烯薄膜/箔电容器。这些电容器特别适用于需要冠状放电自由性能的高交流电压应用场合。其高频率和高脉冲电流能力使其非常适合于高频应用,且具有出色的稳定性,几乎线性的温度系数。这些电容器广泛应用于广播发射机、音频系统、射频(RF)电路、电源、医疗设备和工业自动化等领域。

    技术参数


    - 容值范围: 470 pF 至 0.015 µF
    - 容差: ±1% 至 ±10%
    - 额定电压: 800/900 Vac(1800/2000 Vdc)
    - 工作温度范围: -55°C 至 85°C(+105°C时需适当降额)
    - 引线材质: 涂锡铜包钢,直径 0.032"(0.8 mm),AWG #20
    - 冠状起始电压: 800 Vac 单元:950 - 1000 V RMS;900 Vac 单元:1050 - 1100 V RMS
    - 介电材料: 聚丙烯薄膜,采用浮动公共的金属化聚丙烯,具有自愈特性
    - 结构: 无感卷绕,扩展箔,内部串联段设计
    - 封装: 阻燃橙色环氧树脂涂层(符合 UL94V-0)
    - 绝缘电阻:
    - +25°C 时最低 400,000 MΩ
    - +85°C 时最低 20,000 MΩ
    - +105°C 时最低 2,000 MΩ
    - 环保标准: RoHS 合规

    产品特点和优势


    - 低损耗因数: 这些电容器具有非常低的损耗因数,保证高效的能量转换和更低的发热。
    - 高 dV/dt 额定值: 可以承受高瞬变电压,适合严苛的应用环境。
    - 出色的温度稳定性: 几乎线性的温度系数保证了在不同温度下的稳定性能。
    - 自我修复特性: 由于采用了浮动公共的金属化聚丙烯介电材料,这些电容器具有自我修复特性,能够提高可靠性。

    应用案例和使用建议


    这些电容器常用于高功率和高频应用中,例如:
    - 广播发射机: 用于稳定射频信号,确保广播质量。
    - 音频系统: 在音响放大器中提供高效的能量传输。
    - 射频(RF)电路: 用于滤波和耦合,减少噪声干扰。
    - 电源设备: 作为储能元件,提高电源转换效率。
    使用建议:
    - 高温环境下: 使用时需注意降额,确保在+105°C条件下正常工作。
    - 防潮处理: 由于电容器在潮湿环境中可能影响性能,建议使用密封盒或防水套件进行防护。

    兼容性和支持


    这些电容器与其他标准电子元件和设备兼容。制造商提供了详尽的技术支持文档和客户服务,以帮助用户解决使用过程中遇到的问题。此外,供应商还提供快速的物流配送服务,确保及时满足客户需求。

    常见问题与解决方案


    - 问题1: 电容器在高温环境下工作时出现容量变化。
    - 解决方案: 确保按照规定进行降额使用,并在设计时预留足够的安全余量。

    - 问题2: 电容器在高湿度环境中性能下降。
    - 解决方案: 在潮湿环境下使用时,考虑使用密封盒或防水套件来保护电容器。

    总结和推荐


    Orange Drop® 715P/717P 高压聚丙烯薄膜/箔电容器凭借其出色的技术参数、低损耗因数、高dV/dt额定值和优秀的温度稳定性,在高功率和高频应用中表现出色。这些电容器是广播发射机、音频系统、射频电路、电源设备和医疗设备的理想选择。鉴于其卓越的性能和广泛的适用范围,我们强烈推荐这些电容器在各种高要求的电子工程项目中使用。

715P1535800LA3参数

参数
电容值 15nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 800V
额定电压-DC 1.8KV
ESR-等效串联电阻 -
长*宽*高 28.5mm(长度)*24.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

715P1535800LA3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

715P1535800LA3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 715P1535800LA3 715P1535800LA3数据手册

715P1535800LA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
63+ $ 1.8126 ¥ 15.4071
500+ $ 1.7613 ¥ 14.9711
1000+ $ 1.5606 ¥ 13.2651
库存: 193
起订量: 63 增量: 1
交货地:
最小起订量为:63
合计: ¥ 970.64
