首页  >  产品百科  >  WMF4P22K-F

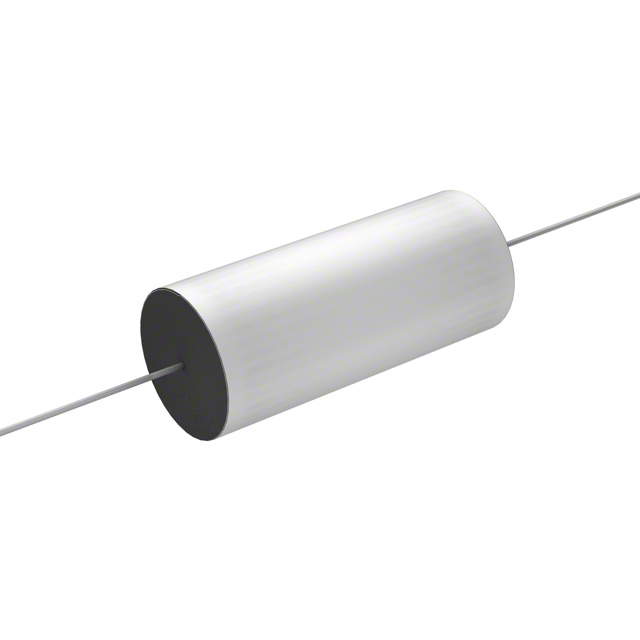

WMF4P22K-F

产品分类: 薄膜电容
产品描述: 220nF ±10% 涤纶 400V 200V 通孔安装 34.9mm(长度)
供应商型号: N-WMF4P22K-F
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 WMF4P22K-F

WMF4P22K-F概述

    WMF Polyester Film Capacitors 技术手册

    产品简介


    WMF Polyester Film Capacitors 是一种采用聚酯薄膜/箔材料的轴向引脚电容器。它们被广泛应用于商业和工业领域,具有高脉冲电流承受能力,适用于需要高瞬时功率的应用。这种电容器以其出色的防潮能力和高电压耐受性而闻名,能够满足各种苛刻的工作条件。

    技术参数


    - 类型:轴向引脚型
    - 材料:聚酯薄膜/箔
    - 容值范围:0.001 μF 至 5 μF
    - 容值精度:标准精度为±10%,可选精度为±5% 或 ±20%
    - 额定电压:50 Vdc 至 630 Vdc
    - 工作温度范围:-55°C 至 125°C(全额定电压为85°C,到125°C线性降额至50%)
    - 绝缘电阻:最小30,000 MΩ·µF
    - 损耗因子:最大0.75%(25°C,1 kHz)
    - 介电强度:250%
    - 寿命测试:500小时,85°C 下,125% 额定电压
    - 符合:RoHS 标准
    - 尺寸:最长38.1mm,直径20.6mm

    产品特点和优势


    1. 非常高的dv/dt(电压变化率):能够承受快速变化的电压,适用于高频电路。
    2. 非常高的峰值电流:能够在高脉冲电流环境下稳定工作。
    3. 低电感:减少寄生电感的影响,提高频率响应。
    4. 高可靠性:通过严格的质量控制和寿命测试,确保长期稳定运行。
    5. 广泛的适用性:容值范围广,适用于多种不同的应用场景。

    应用案例和使用建议


    - 工业自动化:用于电机驱动和电源滤波电路。
    - 通信设备:适用于通信设备的电源供应和滤波。
    - 医疗设备:用于医疗设备的高压滤波和脉冲电路。
    使用建议:
    1. 在高频应用中,选择具有较高dv/dt值的型号以保证稳定性。
    2. 考虑工作温度范围和电压需求,选择合适的型号。
    3. 对于高脉冲电流应用,考虑选择具有高峰值电流能力的型号。

    兼容性和支持


    - 兼容性:与大多数常规电子设备兼容,可广泛应用于各种电路板设计中。
    - 支持和维护:提供详细的技术文档和客户支持服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问:如何确认所选型号的容值精度?
    - 答:通过查看技术手册中的参数表,确定具体型号的容值精度。例如,WMF05S82K-F 的容值精度为±10%。

    2. 问:如何处理高温环境下工作的问题?
    - 答:根据手册,可以在85°C至125°C之间进行线性降额至50%的额定电压,选择相应的降额型号以适应高温环境。

    3. 问:如何选择合适的工作温度范围?
    - 答:根据应用场景的具体要求,选择适合的工作温度范围。例如,工业自动化设备通常需要更宽的工作温度范围。

    总结和推荐


    WMF Polyester Film Capacitors 是一款高性能、高可靠性的电容器,特别适用于需要高瞬时功率和恶劣工作环境的应用场合。其广泛的容值范围和高电压耐受性使其成为许多工业和通信设备的理想选择。总体而言,该产品值得推荐使用。

WMF4P22K-F参数

参数
电容值 220nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 34.9mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

WMF4P22K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WMF4P22K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES WMF4P22K-F WMF4P22K-F数据手册

WMF4P22K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.4944 ¥ 38.2024
70+ $ 4.2848 ¥ 36.4208
100+ $ 3.9984 ¥ 33.9864
库存: 250
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1146.07
