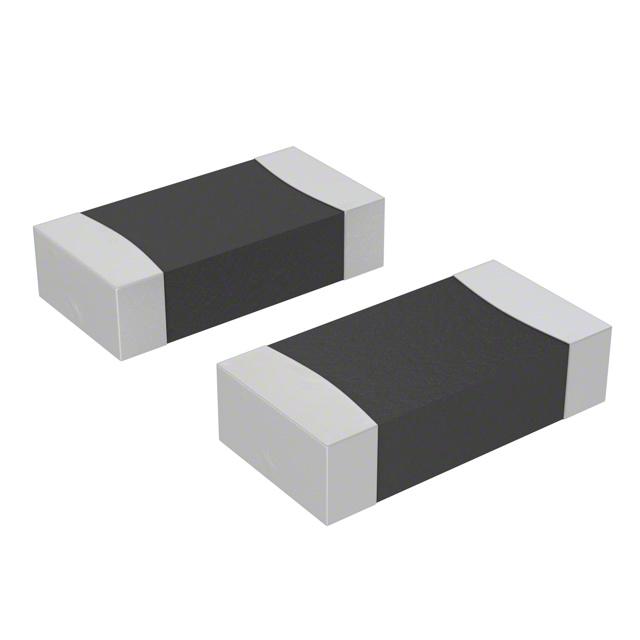

FCA1206A105M-H3

产品分类: 薄膜电容
产品描述: 1μF ±20% 丙烯酸 10V 12V 1206 焊接安装,贴片安装 3.2mm*1.6mm*1.4mm
供应商型号: 338-4076-1-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 FCA1206A105M-H3

FCA1206A105M-H3概述


    产品简介


    产品类型: 型号FCA的丙烯酸表面贴装薄膜电容器
    主要功能: 这些电容器是非感应堆叠金属化薄膜电容器,专为滤波和噪声衰减设计。
    应用领域: 过滤、解耦、噪声衰减、无失真音频等。广泛应用于音频电路、直流到直流电源转换电路和电源总线噪声抑制等领域。

    技术参数


    | 参数名称 | 规格 |

    | 电容范围 | 0.10 µF 至 1.0 µF |
    | 容量公差 | ±20% @ 1 kHz 和 +20 ºC |
    | 额定电压 | 16 Vdc(1.0 µF 适用于1206封装,10 Vdc)|
    | 工作温度范围 | –40 ºC 至 +85 ºC |
    | 交流电压额定值 | 12 Vrms |
    | 损耗因子 | 0.015 @ 1 kHz 和 +20 ºC |
    | 绝缘电阻(IR) | 在1分钟@10 Vdc,+20 ºC时 >1000 MΩ |
    | 极化率 | 非极化 |
    | 最大工作电流(取决于具体型号) | 参见上表 |

    产品特点和优势


    - 小巧紧凑: 是市场上最小的薄膜芯片之一。
    - 无压电效应: 具有优异的频率稳定性。
    - 非磁性: 不受电磁干扰影响。
    - 低ESR(等效串联电阻): 表现优异的高频性能。
    - 优越的替换性: 可以直接替换等效的钽电解电容器,且具有更低的ESR和DCL。
    - 低DCL(漏电流): 比同等的钽电解电容器表现更好。
    - 优异的音频性能: 能够提供无失真的音频信号并提高高频过滤效果。

    应用案例和使用建议


    - 音频耦合电容器: 这类电容器在音频电路中非常适用,如扬声器滤波器和音频放大器中,能有效避免失真。
    - 电源转换和噪声抑制: 可以用在各种直流到直流电源转换电路和DC电源总线上,降低噪声干扰。
    - 使用建议: 在使用前确保了解具体型号的最大工作电流,并根据实际应用环境进行适当的选择。例如,在高湿度环境中可能需要增加额外的保护措施。

    兼容性和支持


    - 兼容性: 这些电容器可与标准的表面贴装工艺兼容,易于集成到现有的PCB设计中。
    - 支持和服务: 美国康奈尔·杜比利尔公司提供全面的技术支持和售后保障,包括详细的用户手册和技术咨询。

    常见问题与解决方案


    - Q: 电容器在高温环境下是否稳定?
    - A: 根据温度测试结果,该电容器在85 ºC环境下仍能保持稳定性能。
    - Q: 如何确保电容器在高湿度环境下的长期可靠性?
    - A: 在高湿度环境中,应定期检查电容器的绝缘电阻和容量变化,确保其符合设计要求。
    - Q: 电容器是否有过流保护措施?
    - A: 电容器不具备内置的过流保护功能,用户需自行添加必要的保护电路。

    总结和推荐


    综上所述,型号FCA的丙烯酸表面贴装薄膜电容器在多个方面表现出色。它的小巧体积、优异的高频性能以及对音频信号的无失真传输能力,使其成为众多应用的理想选择。尽管初期成本可能稍高于某些替代品,但其长期性能和可靠性足以弥补这一不足。因此,强烈推荐在相关项目中采用此款电容器。

FCA1206A105M-H3参数

参数
电容值 1μF
容差 ±20%
介电材料 丙烯酸
额定电压-AC 12V
额定电压-DC 10V
ESR-等效串联电阻 -
长*宽*高 3.2mm*1.6mm*1.4mm
通用封装 1206
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

FCA1206A105M-H3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

FCA1206A105M-H3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES FCA1206A105M-H3 FCA1206A105M-H3数据手册

FCA1206A105M-H3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.541 ¥ 13.0215
10+ $ 1.0097 ¥ 8.532
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.02
