WMC08P1K-F

产品分类: 薄膜电容
产品描述: 100nF ±10% 涤纶 80V 50V 插件,D8.7xL13.5mm 通孔安装 13.5mm(长度)
供应商型号: N-WMC08P1K-F
供应商: 云汉优选
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 WMC08P1K-F

WMC08P1K-F概述


    产品简介

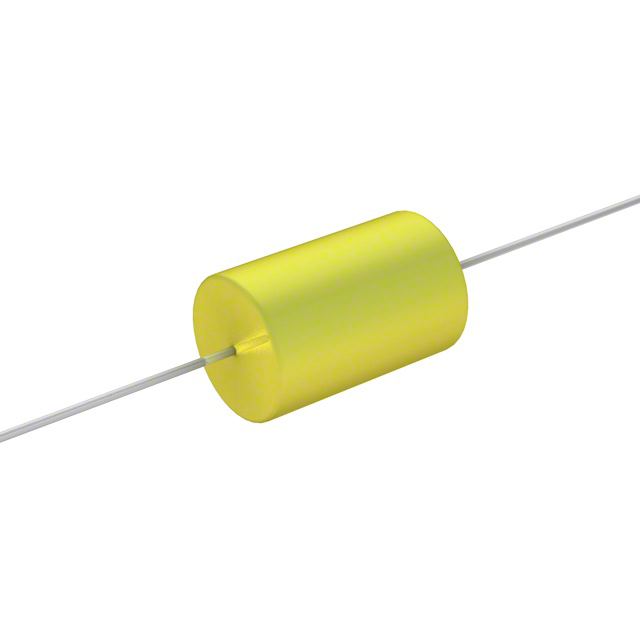

    WMC型聚酯薄膜/箔电容器是CDE Cornell Dubilier公司推出的一种适用于自动插入工艺的轴向引线式微型电容器。这种电容器特别适合用于印刷电路板(PCB)上的自动组装过程。它是WMF系列的超小型版本,采用非感应设计,由延长箔、聚酯薄膜和镀锡铜包钢引线构成。

    技术参数


    - 尺寸:0.185英寸(4.7毫米)至1.218英寸(30.9毫米)
    - 容值范围:0.001 µF 至 0.47 µF
    - 额定电压:80 Vdc、200 Vdc、250 Vdc 和 400 Vdc
    - 引线直径:最小1.5英寸(38毫米),最大0.282英寸(6.35毫米)
    - 引线材料:镀锡铜包钢
    - 绝缘电阻:≥30,000 MΩ·µF,最小100,000 MΩ
    - 损耗因子:最大0.75%(25°C,1 kHz)
    - 耐压强度:250%的额定电压,持续1分钟
    - 寿命测试:在85°C条件下125%额定电压下持续250小时

    产品特点和优势


    1. 超小型尺寸:非常适合自动插入工艺,满足现代电子设备的小型化需求。
    2. 高脉冲能力:在高脉冲应用中表现出色。
    3. 薄膜/箔结构:非感应设计,具有良好的稳定性和可靠性。
    4. 宽泛的容值范围:从0.001 µF 到 0.47 µF,适用于多种电路设计。
    5. 严格的温度适应性:工作温度范围从–55°C到125°C,适用于各种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 用于高精度测量仪器,如示波器、信号发生器等。
    - 用于电源滤波,提高电路稳定性。
    - 用于通信设备中的高频耦合和去耦。
    使用建议:
    - 确保电路设计时留有足够的散热空间,以保证长期稳定运行。
    - 使用时考虑环境温度对性能的影响,尤其是在高温环境下。
    - 配合其他保护措施,确保高可靠性的应用场合。

    兼容性和支持


    - 兼容性:该产品与市场上大多数主流电子元器件兼容,易于集成到现有的系统中。
    - 支持服务:CDE Cornell Dubilier提供详细的技术支持文档和专业咨询服务,帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    1. Q: 该电容器是否适用于高湿度环境?
    - A: 是的,但在高湿度环境下建议采取适当的防潮措施,如使用密封剂或防护涂层。

    2. Q: 该电容器的寿命如何?
    - A: 在规定的温度和电压范围内,使用寿命可达数万小时。具体寿命取决于工作条件和环境。

    3. Q: 如何正确选择合适的容值?
    - A: 根据应用需求和电路设计选择合适的容值,可以参考手册中的推荐表格和应用指南。

    总结和推荐


    总体而言,WMC型聚酯薄膜/箔电容器是一款性能优异、可靠性高的电容器。它不仅具有卓越的电气特性,还具备广泛的适用性和高环境适应性。我们强烈推荐使用该产品,尤其在需要高精度和稳定性的应用环境中。此外,CDE Cornell Dubilier公司提供的详尽技术支持也大大提升了用户的使用体验。

WMC08P1K-F参数

参数
电容值 100nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 50V
额定电压-DC 80V
长*宽*高 13.5mm(长度)
通用封装 插件,D8.7xL13.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

WMC08P1K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WMC08P1K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES WMC08P1K-F WMC08P1K-F数据手册

WMC08P1K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.7914 ¥ 15.2269
200+ $ 1.6995 ¥ 14.4458
350+ $ 1.6626 ¥ 14.1321
500+ $ 1.5912 ¥ 13.5252
库存: 891
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 1065.88
直接购买
加入购物车
