942C16P15K-F

产品分类: 薄膜电容
产品描述: 150nF ±10% 聚丙烯 1.6KV 460V 5mΩ 通孔安装 46mm(长度)
供应商型号: 338-3954-ND
供应商: Digi-Key
标准整包数: 1

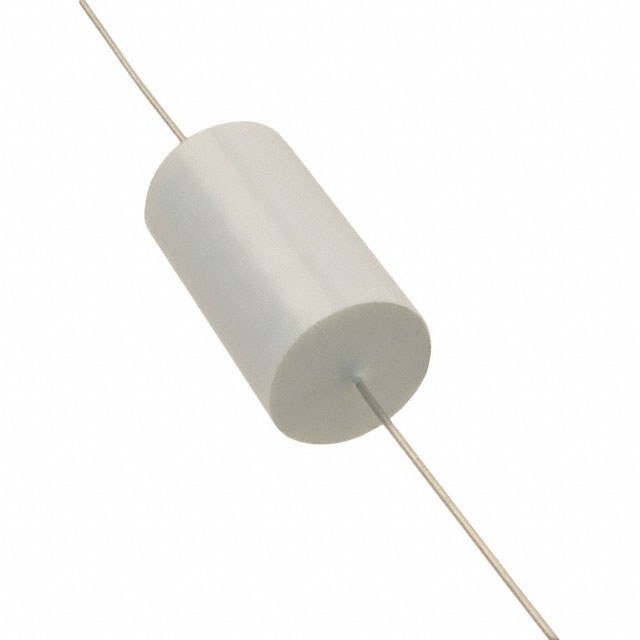

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 942C16P15K-F

942C16P15K-F概述

    电子元器件产品技术手册:Polypropylene Capacitors (聚丙烯电容器)

    1. 产品简介


    类型:942系列聚丙烯电容器,适用于高压脉冲电路和阻尼应用。
    主要功能:
    - 高脉冲电流操作能力。
    - 优异的交流峰值电流和直流额定电压。
    - 极高的dv/dt(电压变化率)能力。
    应用领域:
    - 高压脉冲电路。
    - 阻尼应用。
    - 各种工业和高可靠性要求的应用场合。

    2. 技术参数


    | 参数 | 描述 |

    | 电容范围 | 0.01 μF 至 2.5 μF |
    | 电容公差 | ±10%(默认),±5%(可选) |
    | 额定电压 | 600 Vdc 至 2000 Vdc(300 Vac 至 500 Vac, 60 Hz) |
    | 工作温度范围 | -55°C 至 105°C |
    | 最大有效电流 | 查表获取值 |
    | 绝缘电阻 | > 100,000 MΩ·μF |
    | 测试电压 | 接线端子间:25°C 时为额定直流电压的 150%,持续 60 秒;接线端子与外壳之间:25°C 时为 3 kVac, 50/60 Hz,持续 60 秒 |
    | 寿命测试 | 在 85°C 下进行 2000 小时的测试,施加额定直流电压的 125% |
    | 使用寿命 | 在额定 Vdc 和 70°C 条件下可达 60,000 小时;在额定 Vac 和 70°C 条件下可达 30,000 小时 |
    | 罗马标准合规性 | 符合 |

    3. 产品特点和优势


    - 非常高的 dv/dt:允许快速电压变化,非常适合阻尼应用。
    - 非常高的脉冲电流:适合高压脉冲电路。
    - 低电感:有助于降低电磁干扰。
    - 自修复:内部故障时可以自动修复,延长使用寿命。
    - 构造细节:外壳材料采用UL510聚酯带包覆,树脂材料为UL94V-0级环氧填充,引脚材料为镀锡铜。

    4. 应用案例和使用建议


    典型应用:
    - 高速开关电路的阻尼。
    - 驱动电机和逆变器系统。
    - 雷达系统和通信设备。
    使用建议:
    - 根据具体应用选择合适的电容值和额定电压。
    - 确保电容器周围环境温度不超过工作温度范围。
    - 考虑电路布局以最小化电磁干扰。
    - 定期检查和维护,确保电容器长期稳定运行。

    5. 兼容性和支持


    - 与其他标准组件兼容。
    - 厂商提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 检查负载是否超过额定值,调整电路设计。 |
    | 电容器寿命短 | 确认工作温度和环境条件符合规定,更换损坏的电容器。 |
    | 电容器失效 | 检查连接是否正确,确认电压和电流不超过额定值。 |

    7. 总结和推荐


    总结:
    - 942系列聚丙烯电容器具有高性能、高可靠性及多种应用优势。
    - 适用于高压脉冲电路和阻尼应用。
    - 提供多种电容值和额定电压选择,满足不同应用需求。
    推荐:
    - 强烈推荐用于需要高可靠性和高瞬态响应的应用场景。
    - 建议用户根据具体需求选择合适的型号并遵循正确的安装和维护指南。
    如果您对产品的详细规格和更多应用案例感兴趣,可以联系供应商获取更多信息。

942C16P15K-F参数

参数
电容值 150nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 5mΩ
额定电压-AC 460V
额定电压-DC 1.6KV
长*宽*高 46mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

942C16P15K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

942C16P15K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 942C16P15K-F 942C16P15K-F数据手册

942C16P15K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3096 ¥ 69.541
25+ $ 5.5869 ¥ 46.7552
50+ $ 5.2035 ¥ 43.5471
100+ $ 4.8705 ¥ 40.7602
500+ $ 4.2537 ¥ 35.5984
1000+ $ 4.0427 ¥ 33.8326
2500+ $ 3.8041 ¥ 31.8352
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.54
