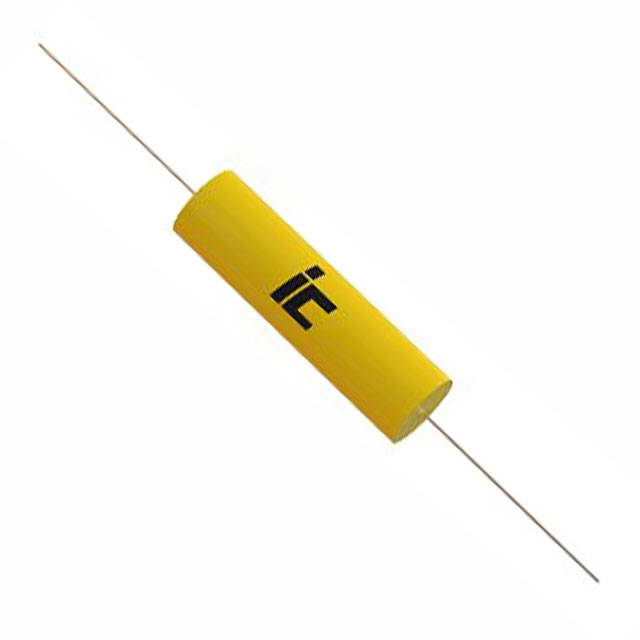

305PHC400K

产品分类: 薄膜电容
产品描述: 3μF ±10% 聚丙烯 400V 250V 3.8mΩ 通孔安装 34mm(长度)
供应商型号: DMT-305PHC400K
供应商: 海外现货
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 305PHC400K

305PHC400K概述


    产品简介


    这款Metallized Polypropylene电容器具有高容值和低等效串联电阻(ESR)的特点,适用于多种应用场合。它们被广泛应用于开关电源、不间断电源(UPS)、直流链路、电机速度控制、太阳能加热器和电力转换器等领域。

    技术参数


    基本参数
    - 额定电压(WVDC):250VDC 至 850VDC
    - 电容范围:0.1μF 至 50μF
    - 最大RMS纹波电流(100kHz, +70°C):2.5A 至 50A
    - 典型ESR(100kHz, +25°C):2.9mΩ 至 7.6mΩ
    - 尺寸:11x29mm 至 41.5x59mm(直径x长度)
    电气特性
    - 耐电压:VDC 250V 至 850V
    - 非重复脉冲电压(SVDC):400V 至 1200V
    - 交流电压(VAC):160V 至 500V
    - 电容容差:±10%(1kHz, 25°C)
    - 绝缘电阻:30000 MΩxμF
    工作环境
    - 工作温度范围:-40°C 至 +100°C
    - 热稳定性:1.5%/°C(在+85°C以上时)
    - 寿命:>100000小时(在VDC下),>30000小时(在VAC下)

    产品特点和优势


    - 高容值:能够在有限空间内提供更大的电容。
    - 低ESR:降低了损耗并提高了效率。
    - 高可靠性:经过严格测试,能够满足各种严苛的应用需求。
    - 长寿命:使用寿命超过十万小时,特别适合长期稳定运行的应用场合。
    - 良好的热稳定性:在高温环境下仍能保持稳定的性能。

    应用案例和使用建议


    应用案例
    - 开关电源:用于滤波和储能。
    - 不间断电源(UPS):确保系统的稳定运行。
    - 直流链路:提高能量转换效率。
    - 电机速度控制:调节电机的工作状态。
    使用建议
    - 散热管理:在高功率应用中需要有效的散热设计以保证最佳性能。
    - 并联使用:对于大容量需求可以考虑将多个电容器并联使用。
    - 电路保护:使用保险丝或其他保护装置防止过载。

    兼容性和支持


    - 与其他元器件的兼容性:适用于标准的焊接工艺和组装设备。
    - 技术支持:制造商提供详尽的技术文档和专业咨询,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器失效 | 检查是否有过压或过流现象,更换损坏的电容器。 |
    | 热稳定性不佳 | 改善散热设计,确保工作温度不超过规定范围。 |
    | 寿命短 | 检查使用环境是否符合要求,避免过度使用或暴露于极端环境中。 |

    总结和推荐


    这款Metallized Polypropylene电容器凭借其高容值、低ESR和良好的热稳定性,在多种应用场合中表现出色。它的长寿命和高可靠性使其成为众多行业用户的首选。总的来说,这是一款值得推荐的产品,特别是在那些对效率和性能有较高要求的应用场景中。

305PHC400K参数

参数
电容值 3μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 3.8mΩ
额定电压-AC 250V
额定电压-DC 400V
长*宽*高 34mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

305PHC400K厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

305PHC400K数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 305PHC400K 305PHC400K数据手册

305PHC400K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9248 ¥ 50.0646
库存: 1422
起订量: 800 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.06
