首页  >  产品百科  >  105K400CS6G

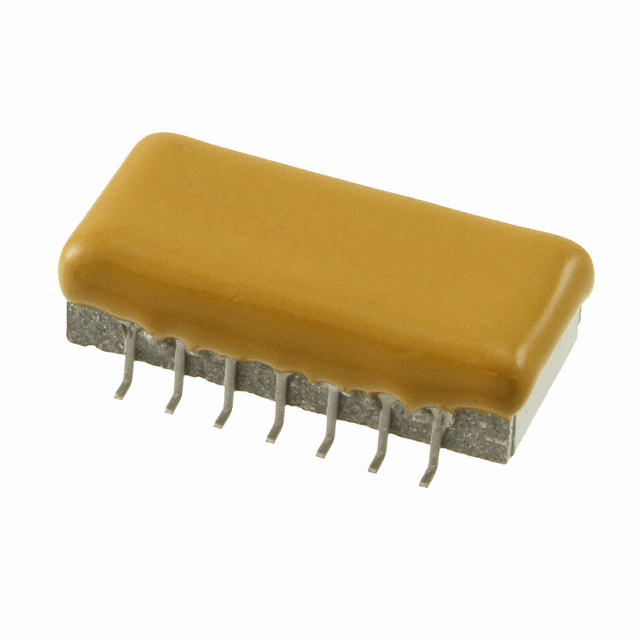

105K400CS6G

产品分类: 网络阵列电容
产品描述: 1μF ±10% 聚合物 400V SMD-14P 贴片安装 22.4mm*17.8mm*8.1mm
供应商型号: 338-4328-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 网络阵列电容 105K400CS6G

105K400CS6G概述

    # 电子元器件产品技术手册

    产品简介


    CDE Cornell Dubilier公司的Type CS(Capstick®)金属聚合物网络电容器是一种专为DC到DC转换器和开关电源应用设计的高性能电容器。这款电容器具有小型封装、低ESR/ESL(等效串联电阻/电感)、高纹波电流承载能力以及非极性等特点,使其在各种电力电子设备中表现出色。

    技术参数


    - 电容范围:0.33 μF 至 20.0 μF
    - 电压范围:50 Vdc, 100 Vdc, 250 Vdc, 400 Vdc, 500 Vdc
    - 电容容差:±10%
    - 工作温度范围:
    - 50 Vdc, 100 Vdc, 250 Vdc: –55 ºC 到 +125 ºC(超过85 ºC时进行50%额定电压降额)
    - 400 Vdc, 500 Vdc: –55 ºC 到 +125 ºC(无需降额)
    - 最大自感:CS6 <6 nH, CS4 < 4 nH
    - 绝缘电阻:≥1000 MΩ·μF(无需超过1000 MΩ)
    - 损耗因子:≤1.0% @ 1 kHz

    产品特点和优势


    - 坚固耐用:带有UL94V-0认证的防形涂层外壳,适用于苛刻环境。
    - 低ESR/ESL:提高系统效率并降低温升。
    - 高纹波电流:能够在大电流波动下稳定运行。
    - 高电容密度:相同体积内提供更高的电容值。
    - 非极性设计:简化电路设计,减少组装错误。
    - 表面贴装和通孔组装兼容:提供多种装配方式选择。

    应用案例和使用建议


    应用场景
    该电容器广泛应用于DC到DC转换器和开关电源中,例如电信设备、数据中心、工业控制和可再生能源系统。其高纹波电流能力使得它能够有效处理快速变化的负载条件,确保系统的稳定运行。
    使用建议
    - 在设计电路时考虑降额操作,特别是在高工作温度条件下,以延长电容器寿命。
    - 确保良好的散热设计,避免过热导致性能下降或损坏。
    - 仔细检查电容和电压参数,根据具体应用需求选择合适的型号。

    兼容性和支持


    - 兼容性:适用于各类电路板设计,支持通过孔式(THM)和表面贴装(SMT)安装。
    - 支持信息:提供详细的技术手册和应用指南,可通过公司官网获取更多技术支持。

    常见问题与解决方案


    1. Q: 如何判断电容器是否损坏?
    - A: 观察外观是否有明显的物理损伤,如爆裂或漏液。也可以测量电容值和ESR,与标准值比较。
    2. Q: 如何进行有效的焊接?
    - A: THM焊接温度为260°C,持续5秒;SMT焊接温度为220°C,持续30秒。确保焊接过程中的温度控制准确,以防止损坏电容器。
    3. Q: 电容器能否承受瞬态电压冲击?
    - A: 400 Vdc等级的电容器能够承受高达450 Vdc的浪涌电压。

    总结和推荐


    综合评估
    CDE Cornell Dubilier的Type CS(Capstick®)电容器以其高可靠性和广泛的适用性,在电力电子领域展现出显著的优势。其优异的性能指标和灵活的应用选项使其成为各种复杂电路设计的理想选择。
    推荐结论
    强烈推荐。对于需要高性能电容器的应用场合,这款电容器无疑是最佳选择之一。

105K400CS6G参数

参数
电容值 1μF
容差 ±10%
电容个数 -
温度系数 -
介电材料 聚合物
额定电压 400V
长*宽*高 22.4mm*17.8mm*8.1mm
通用封装 SMD-14P
安装方式 贴片安装
零件状态 在售
包装方式 散装

105K400CS6G厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

105K400CS6G数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 网络阵列电容 CORNELL DUBILIER ELECTRONICS KNOWLES 105K400CS6G 105K400CS6G数据手册

105K400CS6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
