CA0612KRNPO9BN220

产品分类: 网络阵列电容
厂牌: YAGEO/台湾国巨
产品描述: 22pF ±10% 4 C0G(NP0) 陶瓷 50V 0612 贴片安装 3.2mm*1.6mm*900μm
供应商型号: A-CA0612KRNPO9BN220
供应商: 云汉优选
标准整包数: 1

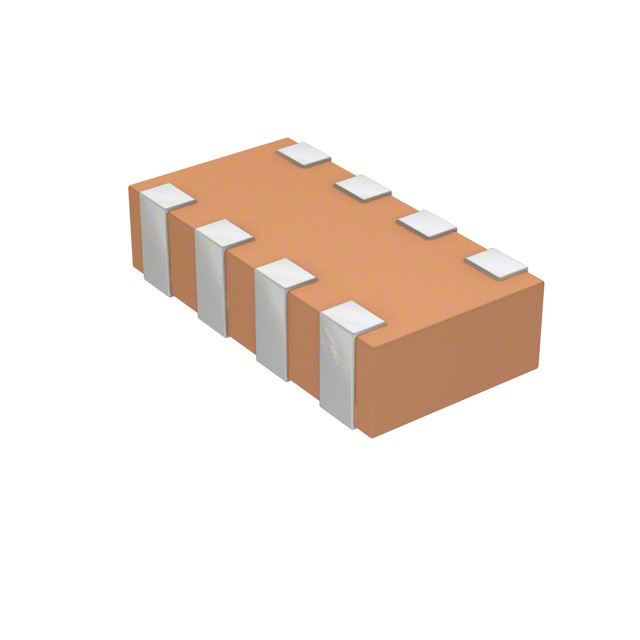

YAGEO/台湾国巨 网络阵列电容 CA0612KRNPO9BN220

CA0612KRNPO9BN220概述

    # 高品质表面贴装陶瓷多层电容器技术手册

    产品简介


    表面贴装陶瓷多层电容器(C-Array)是专为高密度消费电子和专业电子产品设计的高品质电容。它们具有多种型号和电容量,适用于各种不同的电路需求。具体来说,C-Array NP0/X7R/Y5V电容器涵盖从10pF到100nF的电容范围,额定电压从16V至50V不等,分为0508(4x0402)和0612(4x0603)两种尺寸。

    技术参数


    尺寸与结构
    - 尺寸
    - 0508:L(2.0 ± 0.15mm),W(1.25 ± 0.15mm)
    - 0612:L(3.2 ± 0.15mm),W(1.60 ± 0.15mm)
    电气特性
    - 额定电压
    - NP0:50V
    - X7R:16V 至 50V
    - Y5V:25V(仅0612尺寸)

    - 容差
    - NP0:±5%,±10%
    - X7R:±10%,±20%
    - Y5V:-20% 至 +80%
    - 损耗因数(D.F.)
    - NP0:≤ 0.1%
    - X7R:16V ≤ 3.5%,25V ≤ 2.5%,50V ≤ 2.5%
    - Y5V:0508 ≤ 9%,0612 ≤ 7%
    - 绝缘电阻
    - 在1分钟Ur(DC)下:Rins ≥ 10 GΩ 或 Rins × Cr ≥ 500秒,以较低者为准
    - 最大电容温度系数
    - NP0:± 30 ppm/℃
    - X7R:± 15%
    - Y5V:+22% 至 -82%
    - 工作温度范围
    - NP0:-55°C 至 +125°C
    - X7R:-55°C 至 +125°C
    - Y5V:-30°C 至 +85°C

    产品特点和优势


    - 高效体积利用率:0508和0612尺寸型号提供了少于传统独立组件一半的板载空间,增加了装配效率。
    - 无铅端子:镍屏障端子提供可靠连接,同时符合RoHS标准。
    - 卓越的可靠性:通过多种测试确保电容器在各种条件下的稳定性能,如耐高温和快速温度变化。
    - 便于安装:采用纸带/PE包装的卷盘设计,方便自动化生产线安装。

    应用案例和使用建议


    C-Array NP0/X7R/Y5V电容器广泛应用于高密度消费电子和专业电子产品中。例如,在智能手机、笔记本电脑、以及精密仪器中的电源管理电路中。
    使用建议:
    - 在高频信号电路中,建议选择NP0型,因其具备优秀的温度稳定性。
    - 在需要大电容值的应用中,如电源滤波,可选用X7R或Y5V型号。

    兼容性和支持


    该电容器符合无卤素标准,且与同类电子元器件及设备兼容良好。YAGEO公司提供全面的技术支持和维护服务,包括但不限于产品咨询、技术指导和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在高温环境下不稳定 | 选择具有较高工作温度范围的型号,如NP0类型 |
    | 装配过程中出现焊锡浸润不良 | 确保预热时间足够,避免过度加热 |
    | 绝缘电阻下降 | 检查是否长时间暴露在高湿度环境中 |

    总结和推荐


    C-Array NP0/X7R/Y5V电容器凭借其优良的电气性能、可靠的结构和广泛的应用范围,成为众多电子设备制造商的理想选择。其高效的体积利用率和出色的稳定性使其在高密度消费电子和专业电子产品中脱颖而出。因此,强烈推荐该产品用于需要高性能和可靠性的应用场合。

CA0612KRNPO9BN220参数

参数
电容值 22pF
容差 ±10%
电容个数 4
温度系数 C0G(NP0)
介电材料 陶瓷
额定电压 50V
长*宽*高 3.2mm*1.6mm*900μm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CA0612KRNPO9BN220数据手册
