CA0612KRX7R8BB102

产品分类: 网络阵列电容
厂牌: YAGEO/台湾国巨
产品描述: 1nF ±10% 4 X7R 陶瓷 25V 0612 贴片安装 3.2mm*1.6mm*900μm
供应商型号: 13-CA0612KRX7R8BB102TR-ND
供应商: Digi-Key
标准整包数: 1

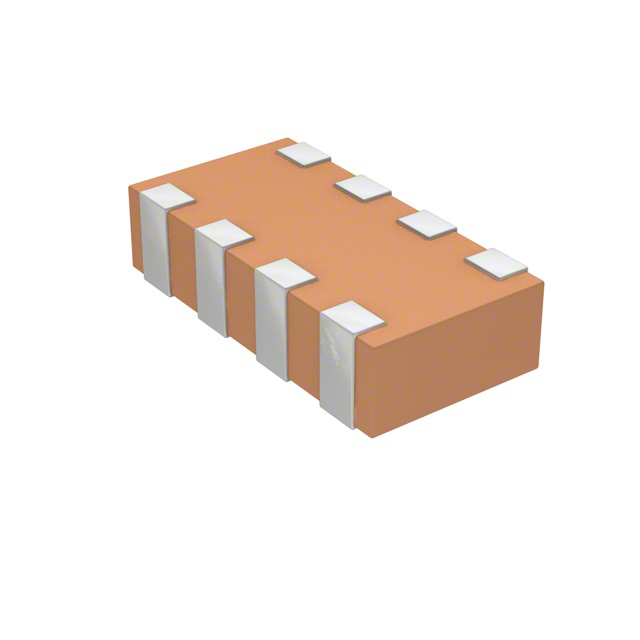

YAGEO/台湾国巨 网络阵列电容 CA0612KRX7R8BB102

CA0612KRX7R8BB102概述


    产品简介


    表面贴装陶瓷多层电容器:C-Array
    产品类型: 表面贴装式电容器
    主要功能: 提供稳定的电容值,适用于高密度和专业电子产品中。
    应用领域: 高密度消费电子和专业电子产品。

    技术参数


    技术规格:
    - 电压范围:16 V 至 100 V
    - 尺寸规格:0508 (4 x 0402) / 0612 (4 x 0603)
    - 电容范围:10 pF 至 100 nF
    - 电容精度:NP0 ± 5%,± 10%;X7R ± 10%,± 20%;Y5V –20% 到 +80%
    - 失效因子(D.F.):
    - NP0 ≤ 0.1%
    - X7R ≤ 3.5%(16 V),≤ 2.5%(25 V,50 V,100 V)
    - Y5V ≤ 9%(0508),≤ 7%(0612)
    - 绝缘电阻:≥ 10 GΩ 或 Rins × Cr ≥ 500 秒(取两者较小者)
    - 温度系数:
    - NP0 ± 30 ppm/℃
    - X7R ± 15%
    - Y5V +22% 至 –82%
    工作环境:
    - 运行温度范围:
    - NP0 –55 °C 至 +125 °C
    - X7R –55 °C 至 +125 °C
    - Y5V –30 °C 至 +85 °C

    产品特点和优势


    独特功能和优势:
    - 节省空间: 每个阵列仅占不到 50% 的板空间,相比离散组件更高效。
    - 高体积效率: 多层结构提供了更高的电容量。
    - 镍阻挡端子: 提供更好的保护和稳定性。
    - 快速安装: 增加生产量,缩短安装时间。
    - 符合环保标准: RoHS 和无卤素。
    - 精确的电容值: 提供多种电容值选项,适用于不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 高密度消费电子: 用于需要高度集成的消费电子产品,如智能手机和平板电脑。
    - 专业电子设备: 在工业控制系统和通信设备中广泛使用。
    使用建议:
    - 在高频应用中,选择 NP0 材料以获得更稳定的温度特性。
    - 对于较大容量的需求,可以选择 X7R 或 Y5V 材料。
    - 确保在规定的运行温度范围内使用,以避免电容值变化过大。

    兼容性和支持


    兼容性:
    - 该产品支持多种电容值和电压等级,适用于广泛的电路设计。
    - 支持锡电镀端子,易于与其他设备连接。
    支持和维护:
    - 供应商提供详尽的技术文档和支持服务,确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    常见问题及解决方案:
    - Q: 安装时出现损坏?
    - A: 使用适当的工具和方法进行安装,遵循制造商的指导。
    - Q: 电容值不稳定?
    - A: 确保在规定的温度范围内使用,并选择合适的材料类型。
    - Q: 绝缘电阻低?
    - A: 检查焊接质量和环境湿度,确保符合标准。

    总结和推荐


    综合评估:
    - 该产品以其紧凑的设计、高电容值和广泛的适用性在市场上具有较强的竞争力。
    - 其稳定的性能和可靠性使其成为高密度电子设备的理想选择。
    推荐:
    - 强烈推荐使用这款电容器,尤其适用于高密度消费电子和专业电子产品。

CA0612KRX7R8BB102参数

参数
电容值 1nF
容差 ±10%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 25V
长*宽*高 3.2mm*1.6mm*900μm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CA0612KRX7R8BB102数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电容 YAGEO/台湾国巨 CA0612KRX7R8BB102 CA0612KRX7R8BB102数据手册

CA0612KRX7R8BB102封装设计

查看详情并下载
Symbol
Footprint
3D Model
