CA0508KRNPO9BN101

产品分类: 网络阵列电容
厂牌: YAGEO/台湾国巨

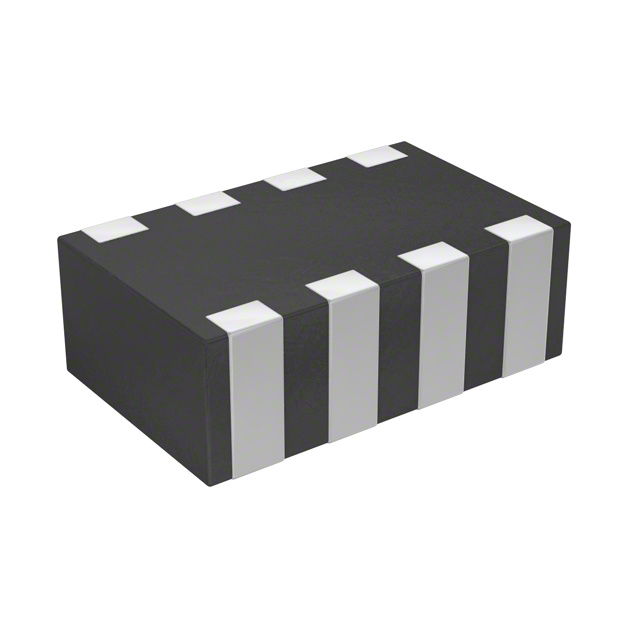

产品描述: 100pF ±10% 4 C0G(NP0) 陶瓷 50V 0508 贴片安装 2mm*1.25mm*700μm
供应商型号: AV-A-CA0508KRNPO9BN101
供应商: Avnet
标准整包数: 4000
YAGEO/台湾国巨 网络阵列电容 CA0508KRNPO9BN101

CA0508KRNPO9BN101概述

    #

    产品简介


    产品类型及功能
    本文介绍的是YAGEO品牌的表面贴装多层陶瓷电容器(Surface-Mount Ceramic Multilayer Capacitors),型号为C-Array NP0/X7R/Y5V,工作电压范围从16V到50V。该系列产品适用于各种专业和高密度消费电子产品,主要特点包括多层结构设计以提供高单位体积电容值、镍阻挡端接处理、多种尺寸选择等。
    应用领域
    - 专业电子产品
    - 高密度消费电子产品
    主要特性
    - 尺寸紧凑:0508 (4x0402) 和 0612 (4x0603)
    - 镍阻挡端接处理
    - 高体积效率,节省板级空间
    - RoHS 和无卤素合规
    - 高温范围:-55°C 到 +125°C
    - 多种容值选择:从10pF到100nF

    技术参数


    基本规格
    - 容量范围:10pF到100nF
    - 额定电压:NP0:50V;X7R:16V至50V;Y5V:0612:25V
    - 容量公差:NP0:±5%,±10%;X7R:±10%,±20%;Y5V:-20%到+80%
    - 损耗角正切(D.F.):NP0:≤0.1%;X7R:16V:≤3.5%,25V:≤2.5%,50V:≤2.5%;Y5V:0508:≤9%,0612:≤7%
    工作环境
    - 温度范围:NP0:-55°C 到 +125°C;X7R:-55°C 到 +125°C;Y5V:-30°C 到 +85°C
    物理规格
    - 尺寸:0508(4x0402):L:2.0 ± 0.15 mm,W:1.25 ± 0.15 mm;0612(4x0603):L:3.2 ± 0.15 mm,W:1.60 ± 0.15 mm
    - 最小厚度:0508:0.50 mm;0612:0.70 mm
    - 最大厚度:0508:0.70 mm;0612:0.90 mm
    其他规格
    - 绝缘电阻:≥10GΩ 或 Rins × Cr ≥ 500秒(两者取较小值)
    - 高温耐受:最大电容变化率为NP0:±30ppm/°C;X7R:±15%;Y5V:+22%至-82%

    产品特点和优势


    - 高集成度:每个阵列包含四个相同容量的电容器,减少了超过50%的PCB空间占用,提高了设计的灵活性。
    - 高可靠性:采用了镍阻挡端接处理,增强了产品的可靠性和寿命。
    - 适应性强:工作温度范围广,适用于各类苛刻环境的应用。
    - RoHS和无卤素认证:符合国际环保标准,确保产品在全球范围内的通用性。
    - 多用途:可广泛应用于消费电子、通信设备、工业控制等多个领域。

    应用案例和使用建议


    应用案例
    专业电子产品
    在专业电子产品如无线通信模块、医疗设备中,这些电容器被用于电源滤波、信号耦合等关键电路,保障系统的稳定性和可靠性。
    高密度消费电子产品
    例如智能手机和平板电脑中,这类电容器通过其高密度集成特性,有效节省空间并提升整体性能。
    使用建议
    - 正确选用:根据具体应用需求选择合适的容值和尺寸,注意工作电压和温度范围。
    - 合理布局:由于这些电容器体积小巧且集成度高,设计时需考虑良好的散热措施,避免局部过热导致失效。
    - 严格测试:安装前务必进行全面的电气测试,确保产品质量符合要求。

    兼容性和支持


    - 该产品具有广泛的兼容性,能与其他标准组件无缝对接。
    - YAGEO品牌提供了完善的售后服务和技术支持,用户可通过官网获取详细的技术资料和指导文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值偏差超出预期 | 确认测试条件符合标准,进行预热和标准频率测量,必要时重新标定设备。|
    | 出现开路或短路现象 | 检查焊接工艺和PCB设计是否存在缺陷,重新检查并修正。|
    | 温度系数不达标 | 选择正确的温度特性材料,如NP0、X7R、Y5V等,以满足不同应用场景的需求。|

    总结和推荐


    综上所述,YAGEO品牌的C-Array NP0/X7R/Y5V多层陶瓷电容器凭借其卓越的性能、广泛的适用性和可靠的品质,在多种应用环境中表现出色。特别是在需要高集成度和稳定性设计的场合,该系列产品无疑是一个理想的选择。因此,强烈推荐使用此款产品以提升系统性能和可靠性。
    对于电子工程师和采购人员而言,这款产品不仅具备出色的电气特性和广泛的温度范围,还能有效提高生产效率和降低成本。建议将C-Array NP0/X7R/Y5V电容器纳入项目设计中,以确保最终产品的高性能和长期可靠性。

CA0508KRNPO9BN101参数

参数
电容值 100pF
容差 ±10%
电容个数 4
温度系数 C0G(NP0)
介电材料 陶瓷
额定电压 50V
长*宽*高 2mm*1.25mm*700μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
