CA0612JRNPO9BN220

产品分类: 网络阵列电容
厂牌: YAGEO/台湾国巨
产品描述: 22pF ±5% 4 C0G(NP0) 陶瓷 50V 0612 贴片安装 3.2mm*1.6mm*900μm
供应商型号: 603-CA612JRNPO9BN220
供应商: Mouser
标准整包数: 1

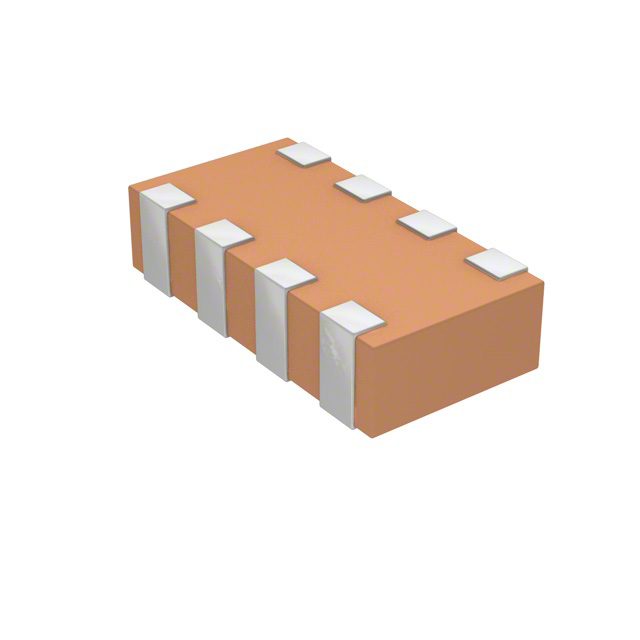

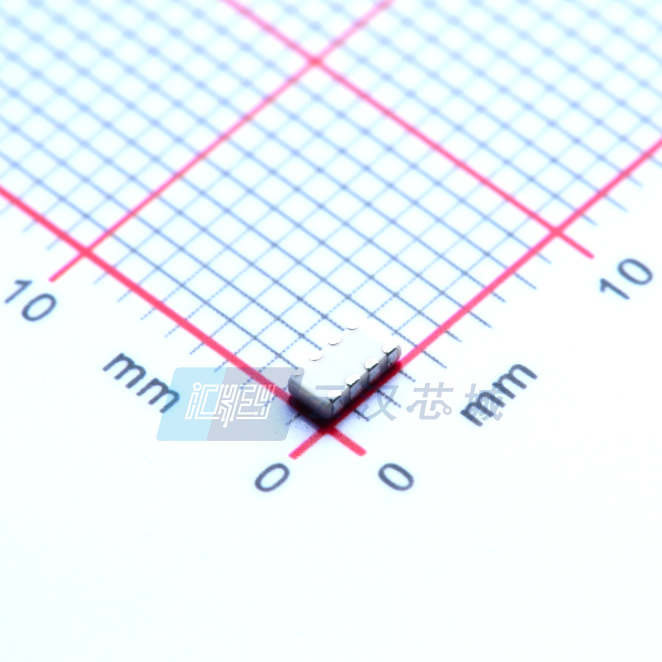

YAGEO/台湾国巨 网络阵列电容 CA0612JRNPO9BN220

CA0612JRNPO9BN220概述

    表面贴装陶瓷多层电容器 — C-Array NP0/X7R/Y5V 16V 至 50V

    产品简介


    本产品是YAGEO公司的表面贴装陶瓷多层电容器,提供NP0、X7R 和 Y5V 三种不同温度特性的4电容阵列。它们适用于专业电子设备和高密度消费电子产品。该电容器采用无铅端接技术,符合RoHS标准,并且是无卤素产品。此电容器主要分为两种尺寸:0508(4x0402)和0612(4x0603),工作电压范围从16V到50V。

    技术参数


    - 电容量范围:10pF 到 100nF
    - 额定电压:
    - NP0: 50V
    - X7R: 16V 至 50V
    - Y5V: 0612: 25V
    - 电容公差:
    - NP0: ±5%,±10%
    - X7R: ±10%,±20%
    - Y5V: –20% 到 +80%
    - 损耗因子(D.F.):
    - NP0: ≤0.1%
    - X7R:
    - 16V: ≤3.5%
    - 25V: ≤2.5%
    - 50V: ≤2.5%
    - Y5V:
    - 0508: ≤9%
    - 0612: ≤7%
    - 绝缘电阻:在Ur(DC)条件下,1分钟后,Rins ≥ 10GΩ 或者 Rins × Cr ≥ 500秒,以较小者为准
    - 最大电容温度系数变化:
    - NP0: ±30 ppm/℃
    - X7R: ±15%
    - Y5V: +22% 至 –82%
    - 工作温度范围:
    - NP0: –55°C 至 +125°C
    - X7R: –55°C 至 +125°C
    - Y5V: –30°C 至 +85°C

    产品特点和优势


    1. 紧凑性:与同等离散组件相比,占用的电路板空间不到一半。
    2. 高体积效率:单位体积内能提供更高的电容量。
    3. 高效生产:节省贴装时间,提高生产效率。
    4. 环保材料:无铅端接,符合RoHS和无卤素要求。
    5. 多功能性:多种温度特性的电容选择,适应不同的应用需求。

    应用案例和使用建议


    这种电容器适用于各种需要高精度和稳定性的场合,例如音频放大器、电源滤波器和信号处理电路。对于高密度消费电子产品如手机和平板电脑,它能有效提升产品的可靠性和稳定性。
    使用建议:
    - 在设计时需考虑电容的温度特性,特别是当工作温度范围较大时。
    - 为避免由于电压变化导致的电容变化,应在选择电容时留有一定的余量。

    兼容性和支持


    该产品与其他同类陶瓷电容兼容,可直接替换使用。制造商提供广泛的技术支持和维护服务,确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    - Q:如何保证电容的绝缘性能?
    - A: 确保电容的存储条件符合规定,使用时严格按照规格书要求进行焊接。
    - Q:电容在高温下运行是否安全?
    - A: 确保在规定的温度范围内使用,超过最大工作温度会导致电容性能下降。


    总结和推荐


    C-Array NP0/X7R/Y5V 16V至50V电容器具有出色的电性能和高可靠性,适合于专业电子设备和高密度消费电子产品。考虑到其优异的性能、稳定的温控能力和环保特性,我们强烈推荐使用这款产品。

CA0612JRNPO9BN220参数

参数
电容值 22pF
容差 ±5%
电容个数 4
温度系数 C0G(NP0)
介电材料 陶瓷
额定电压 50V
长*宽*高 3.2mm*1.6mm*900μm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CA0612JRNPO9BN220数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电容 YAGEO/台湾国巨 CA0612JRNPO9BN220 CA0612JRNPO9BN220数据手册

CA0612JRNPO9BN220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.46 ¥ 3.887
10+ $ 0.2829 ¥ 2.3905
100+ $ 0.1737 ¥ 1.4673
500+ $ 0.1496 ¥ 1.2641
1000+ $ 0.1177 ¥ 0.9947
4000+ $ 0.1123 ¥ 0.9491
8000+ $ 0.0961 ¥ 0.8122
24000+ $ 0.0893 ¥ 0.7542
48000+ $ 0.083 ¥ 0.7009
库存: 2032
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.88
