首页  >  产品百科  >  CA0508KRX7R7BB104

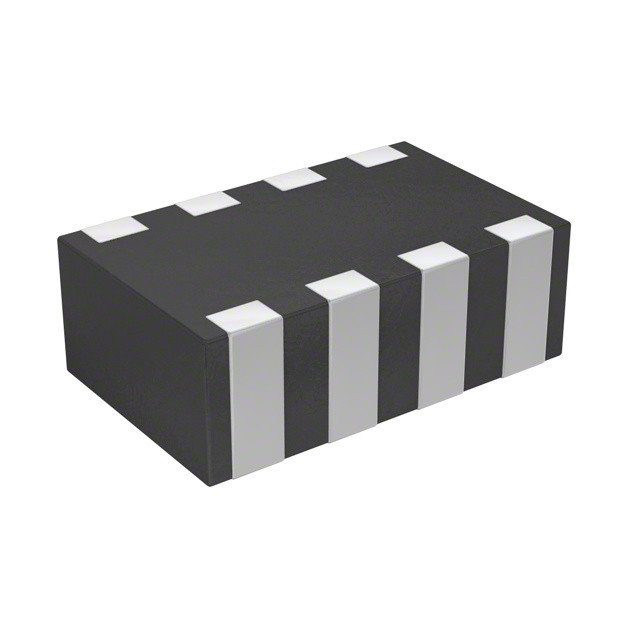

CA0508KRX7R7BB104

产品分类: 网络阵列电容
厂牌: YAGEO/台湾国巨
产品描述: 100nF ±10% 4 X7R 陶瓷 16V 0508 贴片安装 2mm*1.25mm*700μm
供应商型号: 31M-CA0508KRX7R7BB104
供应商: 云汉优选
标准整包数: 10
YAGEO/台湾国巨 网络阵列电容 CA0508KRX7R7BB104

CA0508KRX7R7BB104概述

    # 电子元器件产品技术手册

    产品简介


    产品类型:
    本产品是YAGEO公司的C-Array系列,是一款表面贴装式陶瓷多层电容器,提供多种尺寸和温度系数选项(NP0/X7R/Y5V)。
    主要功能:
    C-Array电容器具备出色的体积效率和较高的耐压性能,适用于专业电子产品和高密度消费电子产品中。
    应用领域:
    本产品广泛应用于专业电子设备及消费类电子产品中,如计算机主板、通讯设备、医疗设备和便携式电子产品等。

    技术参数


    尺寸:
    - 0508(4 x 0402)
    - 0612(4 x 0603)
    额定电压范围:
    - NP0:50 V 至 100 V
    - X7R:16 V 至 100 V
    - Y5V:25 V
    电容值范围:
    - NP0: 10 pF 至 100 nF
    - X7R: 10 pF 至 100 nF
    - Y5V: 10 nF 至 100 nF
    温度系数:
    - NP0:± 30 ppm/℃
    - X7R:± 15%
    - Y5V:+22% 至 -82%
    电气特性:
    - 电容误差:NP0:± 5%,± 10%;X7R:± 10%,± 20%;Y5V:–20% 至 +80%
    - 损耗角正切(D.F.):
    - NP0:≤ 0.1%
    - X7R:16 V:≤ 3.5%,25 V:≤ 2.5%,50 V / 100 V:≤ 2.5%
    - Y5V:0508:≤ 9%,0612:≤ 7%
    - 绝缘电阻(Rins):≥ 10 GΩ 或 Rins × Cr ≥ 500 s(以较小者为准)
    - 工作温度范围:
    - NP0:-55 ℃ 至 +125 ℃
    - X7R:-55 ℃ 至 +125 ℃
    - Y5V:-30 ℃ 至 +85 ℃

    产品特点和优势


    特点:
    - 四个相同电容值的电容器集成在一个阵列中
    - 高体积效率
    - 小于等于 50% 的电路板占用空间
    - 兼容RoHS标准和无卤素要求
    优势:
    - 减少了生产过程中的组装时间,提高了生产效率
    - 在有限的空间内提供了更高的容值密度
    - 环保特性符合RoHS和无卤素标准

    应用案例和使用建议


    应用案例
    - 用于智能手机和平板电脑中,以实现高效的小型化设计
    - 应用于网络通信设备中,提高信号稳定性
    使用建议
    - 在设计电路时需注意温度变化对电容值的影响,特别是在Y5V电容器上
    - 建议在进行焊接操作时按照制造商推荐的条件,以确保焊接质量

    兼容性和支持


    兼容性:
    - C-Array电容器支持常见的SMT贴片工艺,可兼容各种自动化贴片机
    - 可以与同尺寸的其他表面贴装电容器在相同的印刷电路板(PCB)上共存
    支持:
    - YAGEO公司提供详尽的技术文档和客户支持,确保用户能够轻松掌握产品的应用方法

    常见问题与解决方案


    常见问题:
    1. 温度变化导致电容值变化过大
    2. 焊接后电容值与预期不符
    3. 电容器在高温环境下出现故障
    解决方案:
    1. 使用温度系数较低的电容器(如NP0),减少温度变化对电容值的影响
    2. 按照推荐的焊接参数进行操作,并进行适当的预热处理
    3. 在设计电路时考虑到高温可能引起的性能衰减,选择合适的型号和规格

    总结和推荐


    综上所述,C-Array系列电容器具备出色的电气特性和可靠性,特别适合用于专业电子设备及高密度消费电子产品中。对于那些需要在有限空间内提供高性能和可靠性的应用场合,C-Array电容器无疑是一个理想的选择。如果您正在寻找一款既环保又高效的产品,C-Array电容器将是您的不二之选。

CA0508KRX7R7BB104参数

参数
电容值 100nF
容差 ±10%
电容个数 4
温度系数 X7R
介电材料 陶瓷
额定电压 16V
长*宽*高 2mm*1.25mm*700μm
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CA0508KRX7R7BB104数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电容 YAGEO/台湾国巨 CA0508KRX7R7BB104 CA0508KRX7R7BB104数据手册

CA0508KRX7R7BB104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5696
100+ ¥ 0.4586
500+ ¥ 0.3837
2500+ ¥ 0.3548
5000+ ¥ 0.33
库存: 36
起订量: 10 增量: 4000
交货地:
最小起订量为:10
合计: ¥ 5.69
