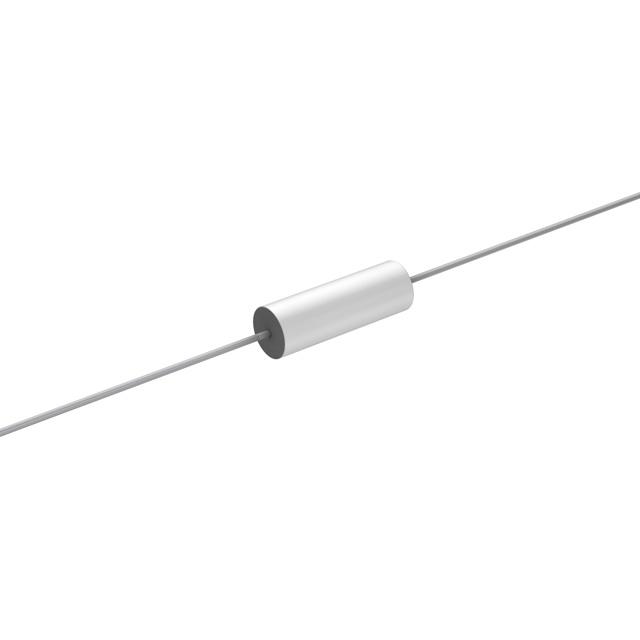

WMF2D22K-F

产品分类: 薄膜电容
产品描述: 2.2nF ±10% 涤纶 250V 125V 通孔安装 14.3mm(长度)
供应商型号: 338-4424-ND
供应商: Digi-Key
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 WMF2D22K-F

WMF2D22K-F概述


    产品简介


    WMF聚酯薄膜电容器是采用Film/Foil工艺制造的径向引脚电容器,适用于商业和工业应用。这些电容器提供多种电容值和电压等级选择,具有优异的防潮能力,适合于要求高瞬时电流的应用场合。

    技术参数


    - 电容范围:0.001 µF至5 µF
    - 电容公差:标准为±10%,可选±5%(J)或±20%(M)
    - 额定电压:50 Vdc 至 630 Vdc
    - 工作温度范围:–55 °C 至 125 °C
    - 绝缘电阻:≥ 30,000 MΩ x µF
    - 损耗因子:≤ 0.75% (25 °C,1 kHz)
    - 介电强度:250%
    - 使用寿命测试:500 小时在85 °C,125%额定电压
    - 符合RoHS标准

    产品特点和优势


    WMF系列电容器具有以下显著特点和优势:
    - 高dv/dt:非常高的dv/dt特性,非常适合快速瞬态应用。
    - 高脉冲电流:能够处理高瞬时电流,适用于需要大电流的应用。
    - 低电感:较低的电感设计有助于提高频率响应性能。
    - 广泛的电压和电容选择:多种规格可供选择,以适应不同的应用需求。
    - 良好的耐温性和可靠性:能在宽广的工作温度范围内可靠工作。

    应用案例和使用建议


    - 电源滤波:WMF电容器可用于电源电路中的输入和输出滤波,以减少噪声并稳定输出电压。
    - 高频旁路:在高频电路中,它们可以有效地旁路噪声,保证信号质量。
    - 储能电容:对于需要短时间释放大量能量的应用,如激光器和闪光灯,这些电容器非常适用。

    使用建议:
    - 确保在使用前检查电容器的实际工作条件,特别是在极端温度环境下。
    - 考虑电路的布局设计,确保良好的散热效果,避免过热影响电容器寿命。

    兼容性和支持


    - 兼容性:WMF电容器广泛应用于各种商业和工业设备中,与大多数常见的电子元器件兼容。
    - 支持:制造商提供技术支持和服务,帮助客户解决问题和优化设计方案。

    常见问题与解决方案


    - 问题:如何确定最适合的应用电容?
    - 解决方案:根据电路的具体需求,选择合适的电容值和电压等级,必要时咨询供应商技术支持。
    - 问题:长时间工作后电容器出现异常发热现象。
    - 解决方案:检查电路中的电流和温度状况,必要时添加散热措施,如增加散热片或改进通风设计。

    总结和推荐


    综上所述,WMF聚酯薄膜电容器以其出色的性能和可靠性,成为众多应用领域的理想选择。其高dv/dt和高脉冲电流特性使其在高频电路和大功率应用中表现出色。考虑到其广泛应用范围和支持服务,强烈推荐在需要高可靠性电容的应用中使用WMF电容器。

WMF2D22K-F参数

参数
电容值 2.2nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 14.3mm(长度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

WMF2D22K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WMF2D22K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES WMF2D22K-F WMF2D22K-F数据手册

WMF2D22K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.4035 ¥ 20.3096
10+ $ 1.5962 ¥ 13.4882
50+ $ 1.2497 ¥ 10.4581
100+ $ 1.1528 ¥ 9.6478
500+ $ 0.9751 ¥ 8.1606
1000+ $ 0.9147 ¥ 7.655
2500+ $ 0.8466 ¥ 7.0853
5000+ $ 0.8027 ¥ 6.7177
库存: 503
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.3
直接购买
加入购物车
