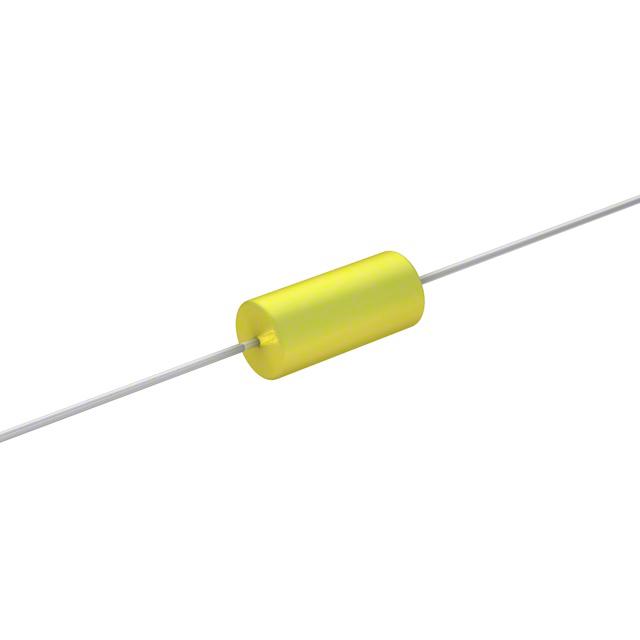

WMC2D1K-F

产品分类: 薄膜电容
产品描述: 1nF ±10% 涤纶 250V 125V 通孔安装 10.3mm(长度)
供应商型号: DMT-WMC2D1K-F
供应商: 海外现货
标准整包数: 500
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 WMC2D1K-F

WMC2D1K-F概述


    产品简介


    Type WMC Polyester Film/Foil Capacitors 是由 CDE Cornell Dubilier 生产的高品质电容器。它们专为自动插入式印刷电路板设计,具备超小型尺寸,适用于各种自动化生产流程。这些电容器的主要功能是储存电能,提供稳定的电源,以满足高脉冲应用的需求。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 80Vdc, 200Vdc, 250Vdc, 400Vdc |
    | 电容范围 | 0.001µF 到 0.47µF |
    | 引线直径 | No. 24 AWG 到 0.282" (6.35mm),No. 22 AWG 0.283" (6.38mm) 及以上 |
    | 绝缘电阻 | 30,000 MΩ x µF,最小 100,000 MΩ |
    | 介电强度 | 额定电压的 250%,持续 1 分钟 |
    | 耐脉冲能力 | 见表格详细信息 |
    | 最大损耗因子 | 25°C 时为 0.75% (1kHz) |
    | 工作温度范围 | -55°C 到 125°C Full rated voltage at 85°C - derated linearly to 50% rated at 125°C |

    产品特点和优势


    Type WMC Polyester Film/Foil Capacitors 具有多项显著特点和优势:
    - 微型化设计:非常适合自动插件工艺。
    - 高脉冲能力:能够承受高电流脉冲。
    - 非感应结构:减少信号失真,提高稳定性。
    - 引脚兼容性:适用于多种电路板组装需求。
    - 广泛的应用范围:适用于不同行业及应用场景。

    应用案例和使用建议


    这种电容器常用于消费电子、工业控制、医疗设备等需要稳定电源供应的场合。例如,在高精度测量仪器中,这类电容器可以确保供电稳定,提高测量精度。
    使用建议:
    1. 在高温环境下使用时,注意降额使用以确保安全。
    2. 选择合适的电容器型号以匹配实际应用中的电压和电容要求。
    3. 安装时尽量保持引线的直线度,减少机械应力对电容器的影响。

    兼容性和支持


    Type WMC 电容器与市场上常见的自动插件设备兼容,方便集成到自动化生产线中。CDE Cornell Dubilier 提供详细的安装指南和技术支持,确保客户在使用过程中能够获得有效的帮助。

    常见问题与解决方案


    1. 问题:电容器在高温环境下过热
    - 解决方案:降额使用,确保在最高工作温度下不超过 50% 的额定电压。
    2. 问题:电路不稳定
    - 解决方案:检查电路设计是否合理,确认所有电容器参数匹配应用需求。

    总结和推荐


    Type WMC Polyester Film/Foil Capacitors 综合了微型化、高可靠性和广泛应用的优势,适合需要高性能电容的应用场合。强烈推荐给那些追求高效、可靠电源解决方案的工程师和设计师。

WMC2D1K-F参数

参数
电容值 1nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 125V
额定电压-DC 250V
长*宽*高 10.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

WMC2D1K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

WMC2D1K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES WMC2D1K-F WMC2D1K-F数据手册

WMC2D1K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
