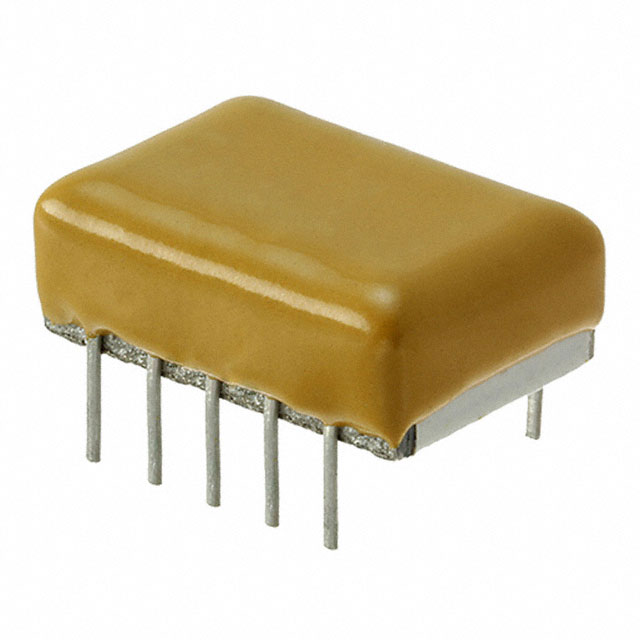

106K100CS4G

产品分类: 薄膜电容
产品描述: 10μF ±10% 聚合物 100V 3mΩ SMD-14P 贴片安装 25.3mm*12.7mm*6.4mm
供应商型号: TS-106K100CS4G
供应商: 海外现货
标准整包数: 20
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 106K100CS4G

106K100CS4G概述

    高品质电容器产品技术手册

    产品简介


    Type CS(Capstick™)系列多引脚金属化聚合物网络电容器是专门设计用于直流到直流转换器和开关电源的应用。这种创新性的电容器采用多层金属化聚合物介质结构,具有低等效串联电阻(ESR)和低等效串联电感(ESL),并且能够在小体积内提供高电容值和高纹波电流能力。该产品支持表面贴装和通孔安装两种方式,适用于广泛的工业应用领域,如通信设备、医疗设备、新能源汽车以及电力电子系统。

    技术参数


    - 电容量范围: 0.33 µF 至 20.0 µF
    - 电压等级: 50 Vdc, 100 Vdc, 250 Vdc, 400 Vdc, 500 Vdc
    - 电容容差: ±10%
    - 工作温度范围:
    - 50 Vdc, 100 Vdc, 250 Vdc, 400 Vdc, 500 Vdc:–55°C 至 +125°C(额定电压大于85°C时需降额50%)
    - 400 Vdc 和 500 Vdc:–55°C 至 +125°C,无需降额
    - 绝缘电阻: ≥1000 MΩ•µF
    - 耐压测试:
    - 50/100/250/500 Vdc:1.3倍额定电压
    - 400 Vdc:1.6倍额定电压

    产品特点和优势


    - 坚固耐用: 符合UL94V-0标准的密封涂层增强抗冲击性能。
    - 高性能: 支持高纹波电流且具备低损耗因数(≤1%)。
    - 多功能: 兼容表面贴装与通孔安装,提供多种间距选择以适应不同电路布局需求。
    - 绿色环保: RoHS合规,确保符合环保要求。

    应用案例和使用建议


    Type CS电容器广泛应用于各类高频转换器中,例如服务器电源模块、太阳能逆变器及风力发电机组。对于需要处理大电流波动的应用场合,建议将多个电容器并联使用以提高整体稳定性。此外,在极端温度环境下部署时,请注意适当调整供电电压以防止过热现象发生。

    兼容性和支持


    此款产品能够无缝对接现有的PCB设计流程,并且易于自动化生产线集成。CDE Cornell Dubilier公司提供了详尽的技术文档和支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    1. 问:如何判断电容器是否损坏?
    - 答:通过测量实际电容值来确认是否偏离标称值太多,若超出±10%,则可能已失效。
    2. 问:长期存储需要注意什么?
    - 答:存放在干燥通风处,避免直接阳光照射,保持相对湿度低于65%RH。
    3. 问:焊接过程中需要注意哪些事项?
    - 答:推荐使用回流焊工艺,设定温度为220°C持续30秒;如果是插件式装配,则应在260°C条件下浸没5秒。

    总结和推荐


    总体而言,Type CS(Capstick™)系列多引脚金属化聚合物网络电容器凭借其卓越的设计理念和技术指标,在众多高要求场合展现了出色的稳定性和可靠性。对于追求高效能解决方案的工程师来说,这款产品无疑是一个值得信赖的选择。我们强烈推荐在相关项目中优先考虑该型号电容器。

106K100CS4G参数

参数
电容值 10μF
容差 ±10%
介电材料 聚合物
ESR-等效串联电阻 3mΩ
额定电压-AC -
额定电压-DC 100V
长*宽*高 25.3mm*12.7mm*6.4mm
通用封装 SMD-14P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

106K100CS4G厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

106K100CS4G数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 106K100CS4G 106K100CS4G数据手册

106K100CS4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 58.1452 ¥ 494.2342
100+ $ 54.6624 ¥ 464.6304
库存: 300
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 9884.68
直接购买
加入购物车
