942C20P15K-F

产品分类: 薄膜电容
产品描述: 150nF ±10% 聚丙烯 2KV 500V 5mΩ 通孔安装 46mm(长度)
供应商型号: 2210681
供应商: 海外现货
标准整包数: 1

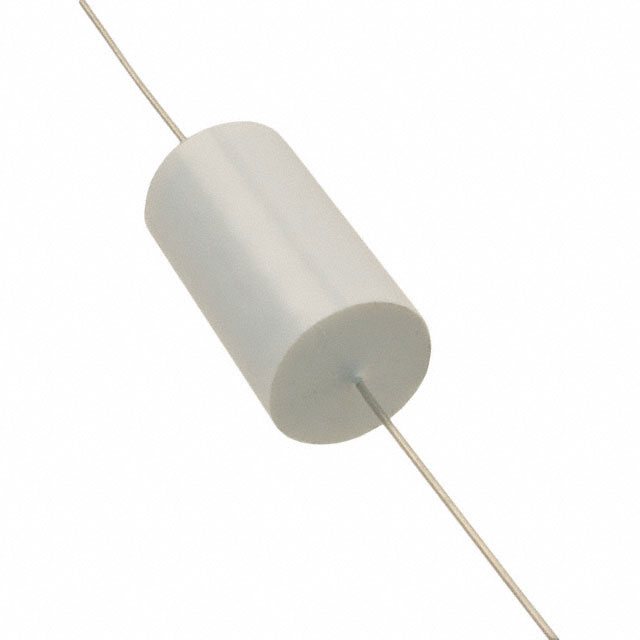

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 942C20P15K-F

942C20P15K-F概述


    产品简介


    Type 942 聚丙烯电容器是专为高脉冲应用设计的电容器,特别适用于抑制器(Snubber)应用。该系列电容器采用混合结构设计,结合了聚丙烯薄膜、金属箔和金属化的聚丙烯介电材料,以实现高脉冲电流和优异的交流电流额定值。这些电容器非常适用于高脉冲操作和高峰值电流电路。

    技术参数


    - 电容范围: 0.01 至 2.5 μF
    - 电容公差: ±10%(K)标准;±5%(J)可选
    - 额定电压: 600 至 2000 Vdc(300 至 500 Vac,60 Hz)
    - 工作温度范围: -55°C 至 105°C
    - 最大 RMS 电流: 请参阅表格中的具体数值
    - 绝缘电阻: > 100,000 MΩ x µF
    - 测试电压:
    - 端子间: 25°C 时为 150% 额定直流电压,持续 60 秒
    - 端子与外壳之间: 25°C 时为 3 kVac@50/60 Hz,持续 60 秒
    - 寿命测试: 在 85°C 下进行 2000 小时的 125% 额定直流电压测试
    - 预期寿命:
    - 60,000 小时 @ 额定 Vdc,70°C
    - 30,000 小时 @ 额定 Vac,70°C
    - RoHS 兼容

    产品特点和优势


    - 非常高的 dv/dt:适应高脉冲应用。
    - 非常高的脉冲电流能力:适合瞬态电流大的场合。
    - 低电感:降低高频干扰。
    - 自愈能力:在某些故障情况下能自动恢复部分性能。

    应用案例和使用建议


    这些电容器非常适合用于高脉冲和高频率电路中,例如电源转换器、逆变器和电机驱动器。在使用过程中,应考虑以下几点:
    - 确保所选型号的电容值和电压等级满足电路需求。
    - 在高功率应用中考虑散热问题。
    - 使用适当的设计或保护电路以确保安全运行。

    兼容性和支持


    该产品具有广泛的电压和电容范围,可与其他多种电路兼容。制造商提供详细的技术支持和售后服务,以帮助客户正确使用和维护这些电容器。

    常见问题与解决方案


    1. 电容失效
    - 原因: 可能由于过电压或过热导致。
    - 解决方案: 检查电路中的电压和温度条件,必要时增加保护措施。
    2. 电容器发热严重
    - 原因: 高电流导致损耗增大。
    - 解决方案: 优化电路设计,考虑添加散热装置。
    3. 电容器安装不当
    - 原因: 焊接或连接不良。
    - 解决方案: 确保正确的焊接和连接工艺。

    总结和推荐


    综上所述,Type 942 聚丙烯电容器是一款高性能的产品,尤其适用于需要高脉冲电流和优异电气特性的应用。其出色的自愈能力和低电感使其在市场上具有显著的优势。对于需要高可靠性电子电路的应用,这款电容器是一个非常值得推荐的选择。

942C20P15K-F参数

参数
电容值 150nF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 2KV
ESR-等效串联电阻 5mΩ
额定电压-AC 500V
长*宽*高 46mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

942C20P15K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

942C20P15K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 942C20P15K-F 942C20P15K-F数据手册

942C20P15K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
