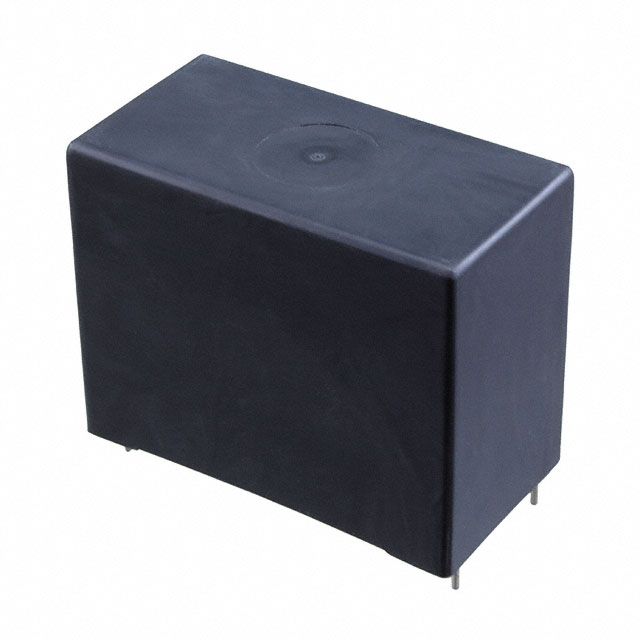

953BIW38KSF-F

产品分类: 薄膜电容
产品描述: 38μF ±10% 聚丙烯 160V 7mΩ 通孔安装 57.5mm*30mm*46mm
供应商型号: 2915226
供应商: 海外现货
标准整包数: 1
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 953BIW38KSF-F

953BIW38KSF-F概述


    产品简介


    Metallized Polypropylene Film Capacitors(金属化聚丙烯薄膜电容器)是一种用于交流电路的电容产品,具有径向引脚和盒式封装,其型号为953B。这类电容器专为不间断电源系统(UPS)和其他交流输出滤波应用设计。其内置的熔断金属化图案可确保安全操作,甚至在温度高达85ºC时仍能保持稳定运行,通过UL 810认证的安全标准更是为其可靠性提供了保障。

    技术参数


    - 电容范围: 2.5 µF 至 50 µF
    - 电容公差: ±10%(可选 ±5%)
    - 额定电压: 160 Vac、250 Vac、275 Vac
    - 工作温度范围: –40ºC 至 85ºC
    - 工作环境: IEC 40/85/56(测试条件:40ºC、93% RH、额定电压、1000小时)
    - 预期使用寿命: 在额定电压下10,000小时,在85ºC时
    - 保护等级: UL 810认证文件号E71645
    - 环保标准: 符合RoHS标准

    产品特点和优势


    - 熔断保护: 内置熔断保护,提升系统的安全性。
    - UL 810认证: 安全性和可靠性得到国际认可。
    - 低损耗因子: 减少能量损失,提高效率。
    - 自愈功能: 在过压情况下,可以自我修复,延长使用寿命。

    应用案例和使用建议


    这类电容器广泛应用于不间断电源系统(UPS)和交流输出滤波。为了充分发挥其效能,建议在选择和安装时,考虑以下几点:
    - 散热设计: 确保良好的空气流通,防止过热导致的性能下降。
    - 连接质量: 使用高质量的引脚和焊点,避免接触不良带来的可靠性问题。
    - 环境适应性: 在恶劣环境下使用时,应考虑加强防护措施,如防尘和防潮处理。

    兼容性和支持


    - 兼容性: 这些电容器可以与其他电子设备良好兼容,如逆变器和滤波器。
    - 厂商支持: CDE Cornell Dubilier公司提供专业的技术支持和维修服务。

    常见问题与解决方案


    - 问题: 电容器出现异常发热。
    - 解决方法: 检查是否散热不良,增加散热片或者改进通风设计。
    - 问题: 电容值不稳定。
    - 解决方法: 更换到公差更小的产品,或在电路上增加补偿电路。
    - 问题: 熔断保护不起作用。
    - 解决方法: 检查连接和安装是否正确,或更换更高品质的电容器。

    总结和推荐


    综上所述,Type 953B型金属化聚丙烯薄膜电容器以其高可靠性、安全性和出色的性能成为UPS和交流滤波应用的理想选择。该产品通过了UL 810认证,具有熔断保护和自愈功能,使其在恶劣环境中也能保持高效运行。因此,对于需要高可靠性和稳定性的应用场合,强烈推荐使用此款电容器。

953BIW38KSF-F参数

参数
电容值 38μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 7mΩ
额定电压-AC 160V
额定电压-DC -
长*宽*高 57.5mm*30mm*46mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

953BIW38KSF-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

953BIW38KSF-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 953BIW38KSF-F 953BIW38KSF-F数据手册

953BIW38KSF-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 99.7725
5+ ¥ 95.7816
10+ ¥ 89.3962
20+ ¥ 87.7998
40+ ¥ 87.7998
72+ ¥ 86.2034
360+ ¥ 86.2034
720+ ¥ 86.2034
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 99.77
