944U101K122ACM

产品分类: 薄膜电容
产品描述: 100μF ±10% 聚丙烯 1.2KV 1.3mΩ 底座安装,螺纹安装 84.5mm*64mm*65mm
供应商型号: N-944U101K122ACM
供应商: 云汉优选
标准整包数: 1

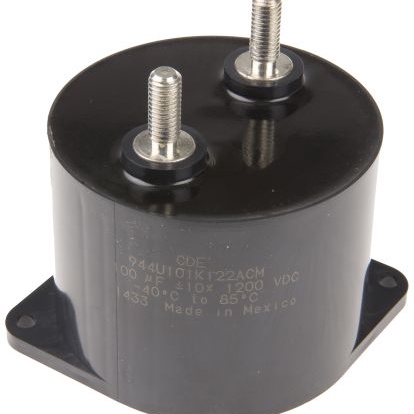

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 944U101K122ACM

944U101K122ACM概述


    产品简介


    Type 944U Polypropylene, DC Link Capacitors
    Type 944U 是一款专门为高功率直流滤波应用设计的电容器。它特别适用于逆变器应用,如电动汽车逆变器、风力发电逆变器和电机驱动装置。Type 944U 具备低电感、低剖面、低等效串联电阻(ESR)、高纹波电流能力和高电压等级等特点,能够在严苛的应用环境中提供可靠稳定的性能。

    技术参数


    | 参数 | 规格 |

    | 电容范围 | 33 µF 至 220 µF |
    | 容量公差 | ±10% 标准 |
    | 额定电压 | 800 Vdc 至 1400 Vdc |
    | 工作温度范围 | -40 ºC 至 85 ºC |
    | 最大均方根电流 | 74A @ 55 ºC |
    | 最大均方根电压 | 230 Vac |
    | 测试电压 (端子间 @ 25ºC) | 150% 额定直流电压 10 秒 |
    | 测试电压 (端子与外壳 @ 25ºC)| 4 kVac @ 50/60 Hz 60 秒 |
    | 寿命测试 (85 ºC,额定电压) | 5000 小时 |
    | RoHS 合规 | 是 |

    产品特点和优势


    特点和优势
    - 低电感:优化的内部结构设计,使电感保持在最低水平,减少信号失真。
    - 低剖面:采用低剖面设计,节省空间,适合紧凑布局的设计。
    - 低等效串联电阻(ESR):提高能量转换效率,减少发热和损耗。
    - 高纹波电流能力:能够在极端条件下稳定运行,满足高负载需求。
    - 高电压等级:支持宽范围的直流电压,适用于多种高压应用环境。
    - 抗燃阻燃:塑料外壳通过 UL 94VO 认证,具有出色的阻燃性能。

    应用案例和使用建议


    应用案例
    Type 944U 电容器广泛应用于电动车辆、风力发电机和电机驱动装置中的逆变器模块。这些应用需要高可靠性、长寿命和高效的能量转换。
    使用建议
    - 在设计应用电路时,应考虑电容器的工作频率和温度范围,确保选择合适的电容器型号。
    - 确保散热良好,避免高温环境下运行时间过长导致热应力损伤。
    - 在使用过程中定期检测电容器的性能指标,如 ESR 和纹波电流,确保长期稳定运行。

    兼容性和支持


    兼容性
    Type 944U 电容器兼容于广泛的逆变器和其他高压应用场合。其 M8 螺柱和 M5 插入式终端选项提供了灵活性,便于安装和集成到现有系统中。
    支持
    制造商提供全面的技术支持和售后服务,包括技术咨询、应用指导和产品维护。

    常见问题与解决方案


    常见问题
    1. 电容器在高温下运行时发生故障
    - 解决方案:增加散热措施,如安装风扇或改进散热片设计。
    2. 电容器的等效串联电阻(ESR)过高
    - 解决方案:检查安装是否正确,避免过压或过流情况,并更换适当的电容器型号。
    3. 电容器在使用过程中容量衰减
    - 解决方案:检查电路中是否存在异常负载或过压情况,定期进行性能测试并及时更换。

    总结和推荐



    总结


    Type 944U Polypropylene, DC Link Capacitors 以其卓越的性能和广泛应用的适用性成为市场上备受青睐的产品。其低电感、低剖面、低 ESR、高纹波电流能力和高电压等级的特点使其在逆变器应用中表现出色,适合在电动汽车、风力发电和电机驱动装置中使用。
    推荐
    我们强烈推荐 Type 944U 电容器用于各种高要求的逆变器应用。其卓越的性能、可靠的寿命和强大的技术支持使其成为行业标准,适用于追求高性能和稳定性的客户。

944U101K122ACM参数

参数
电容值 100μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 1.3mΩ
额定电压-AC -
额定电压-DC 1.2KV
长*宽*高 84.5mm*64mm*65mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

944U101K122ACM厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

944U101K122ACM数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 944U101K122ACM 944U101K122ACM数据手册

944U101K122ACM封装设计

查看详情并下载
Symbol
Footprint
3D Model
