940C20P15K-F

产品分类: 薄膜电容
产品描述: 150nF ±10% 聚丙烯 2KV 500V 7mΩ 插件 通孔安装 46mm(长度)
供应商型号: DMT-940C20P15K-F
供应商: 海外现货
标准整包数: 50

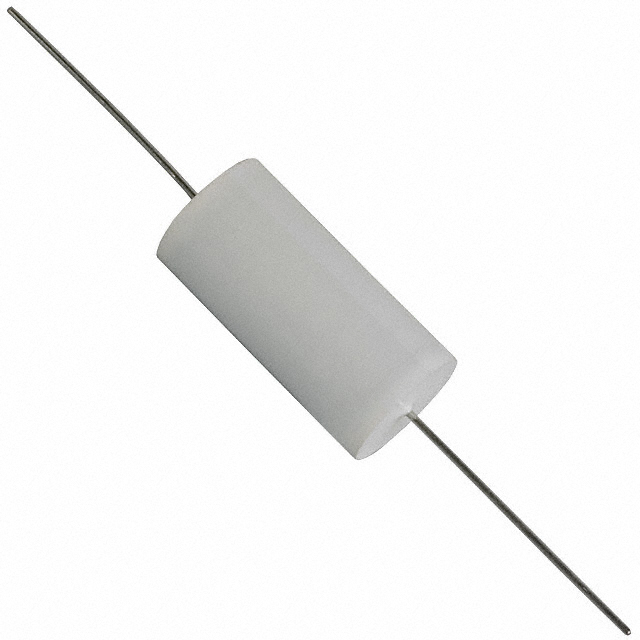

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 940C20P15K-F

940C20P15K-F概述


    产品简介


    Type 940系列是一款专为脉冲和抑制(snubber)应用设计的聚丙烯电容器。这些电容器具有高dV/dt特性,特别适用于需要高瞬态电压处理的应用场合。Type 940采用圆柱形结构,引线两端带有金属化电极,提供自修复能力和高峰值电流承载能力。

    技术参数


    - 电容范围:0.01 µF 至 4.7 µF
    - 容差:标准±10%,可选±5%
    - 额定电压:600 Vdc至3000 Vdc(对应275 Vac至500 Vac,60 Hz)
    - 工作温度范围:-55 ºC至105 ºC(全额定电压仅限于85 ºC,105 ºC时线性降额至50%)
    - 最大交流电流:参见表格
    - 绝缘电阻:> 100,000 MΩ x µF
    - 耐压测试:
    - 端子间:25 ºC下为额定DC电压的160%,持续60秒
    - 端子与外壳间:25 ºC下为3 kVac,50/60 Hz,持续60秒
    - 寿命测试:85 ºC下2,000小时,125%额定DC电压
    - 寿命预期:额定Vdc,70 ºC下为60,000小时;额定Vac,70 ºC下为30,000小时
    - RoHS合规

    产品特点和优势


    Type 940系列的主要优势在于其高dV/dt、高脉冲电流承载能力、低电感和自修复特性。这些特点使其非常适合用于需要高瞬态电压处理的应用,如电源转换器、开关电路和电磁干扰抑制(EMI suppression)。聚丙烯材料的应用使得电容器具备出色的高频和高压性能,能够长时间稳定工作并提供高可靠性。

    应用案例和使用建议


    应用案例
    Type 940系列广泛应用于各种高瞬态电压处理场合。例如,在开关电源中作为抑制电容器,防止因瞬态电压导致的器件损坏;在电机驱动电路中,降低逆变器开关过程中的电磁干扰。
    使用建议
    - 在选择电容器时,确保其额定电压高于电路中的最大瞬态电压。
    - 由于电容值对频率响应影响较大,选择合适的电容值以满足应用需求。
    - 在高电压应用中,注意环境温度的影响,必要时进行散热措施。

    兼容性和支持


    Type 940系列与多数主流电子元器件和设备兼容,但建议在复杂系统中使用前进行充分的兼容性测试。厂商提供了详尽的技术支持和售后服务,用户可以通过电话或邮件获取技术支持。

    常见问题与解决方案


    问题1:如何确定合适的电容值?
    解决方案:根据电路的具体需求选择电容值。可以参考数据表中的典型应用部分,或咨询技术支持人员以获得更精确的建议。
    问题2:如何测试电容器的绝缘电阻?
    解决方案:使用绝缘电阻测试仪,按照数据表中的方法进行测量。通常情况下,测试应在环境温度下进行,以获得准确的结果。
    问题3:电容器在高温环境下的表现如何?
    解决方案:电容器在高温环境下会降额使用,具体可通过数据表中的“使用寿命”部分了解。确保电路设计中有适当的散热措施,以延长电容器的使用寿命。

    总结和推荐


    Type 940系列聚丙烯电容器以其高dV/dt、高脉冲电流承载能力和出色的高频性能,成为各类高瞬态电压处理应用的理想选择。其独特的自修复特性也大大提高了产品的可靠性和稳定性。总体来说,该产品在工业控制、电源转换和其他需要高瞬态电压处理的应用中表现出色。因此,强烈推荐使用Type 940系列电容器。

940C20P15K-F参数

参数
电容值 150nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 7mΩ
额定电压-AC 500V
额定电压-DC 2KV
长*宽*高 46mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

940C20P15K-F厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

940C20P15K-F数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 940C20P15K-F 940C20P15K-F数据手册

940C20P15K-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
