715P682516LD3

产品分类: 薄膜电容
产品描述: 6.8nF ±5% 聚丙烯 1.6KV 500V 通孔安装 31.8mm(长度)*20.6mm(高度)
供应商型号: N-715P682516LD3
供应商: 云汉优选
标准整包数: 1

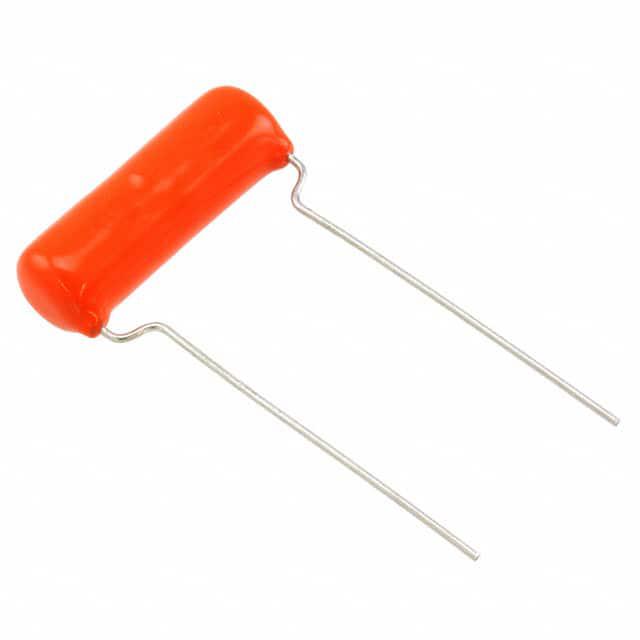

CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 715P682516LD3

715P682516LD3概述

    Orange Drop® Polypropylene Film/Foil Capacitors

    1. 产品简介


    产品类型:橙色滴落型聚丙烯薄膜电容器
    主要功能:适用于高电流和脉冲应用,提供优异的稳定性和低损耗因子。
    应用领域:开关电源、高压电源、逆变器、阻尼电路、谐振转换器和电子照明镇流器等。

    2. 技术参数


    - 电容范围:0.001 µF 至 0.47 µF
    - 电容公差:±1% 至 ±10%
    - 电压等级:直流电压 100 至 2000V,交流电压 70 至 500V
    - 工作温度范围:-55°C 至 +85°C(在 +105°C 时需要适当降额)
    - 引线规格:镀锡铜包钢线,直径 0.032 英寸(0.8 毫米),AWG#20
    - 损耗因子:见表格数据
    - 绝缘电阻:在 +25°C 下最小为 400,000 MΩ,+85°C 下最小为 20,000 MΩ,+105°C 下最小为 2,000 MΩ
    - 脉冲上升时间:见表格数据
    - 起晕电压:见表格数据
    - 封装:阻燃橙色环氧树脂涂层(符合 UL94V-0 规格)

    3. 产品特点和优势


    - 长期可靠性:经过验证的可靠历史。
    - 低损耗因子:减少能量损失。
    - 精度高:电容公差可达到 ±1%。
    - 稳定性好:温度系数几乎线性。
    - 多种引脚选项:提供多种引脚间距、压纹样式和引脚长度选择。

    4. 应用案例和使用建议


    这些电容器广泛应用于高压和高频环境中,如开关电源、逆变器、阻尼电路和电子镇流器。例如,在高压电源供应系统中,它们可以确保稳定的输出电压,并减少电磁干扰。
    使用建议:
    - 在高温环境下使用时,应适当降低工作电压。
    - 为了获得最佳性能,建议在设计电路时仔细考虑散热问题。

    5. 兼容性和支持


    - 兼容性:这些电容器与大多数高压电源和逆变器系统兼容。
    - 支持:如有特定需求,可以通过制造商的设计工程部门进行咨询。

    6. 常见问题与解决方案


    - 问题:电容值随温度变化不稳定。
    解决方案:检查工作温度范围,并根据需要调整电压等级。
    - 问题:出现脉冲响应不良的情况。
    解决方案:确认电容和电压等级的选择,可能需要重新计算电路设计。

    7. 总结和推荐


    这些电容器凭借其卓越的稳定性和可靠性,在高压和高频应用中表现出色。对于需要高精度和高稳定性电容的应用场合,强烈推荐使用。如果您正在寻找一款能够满足严苛环境要求的电容器,Orange Drop® Polypropylene Film/Foil Capacitors 是您的理想选择。

715P682516LD3参数

参数
电容值 6.8nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 500V
额定电压-DC 1.6KV
ESR-等效串联电阻 -
长*宽*高 31.8mm(长度)*20.6mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

715P682516LD3厂商介绍

Cornell Dubilier Electronics (CDE) 是一家全球领先的电容器制造商,其历史可追溯至1919年。CDE以其高质量的电容器产品而闻名,这些产品广泛应用于各种工业和商业领域。公司的产品线包括陶瓷电容器、铝电解电容器、薄膜电容器和超级电容器等多种类型。

CDE的产品主要分为以下几类:
1. 陶瓷电容器:用于高频应用,如振荡器、滤波器和射频电路。
2. 铝电解电容器:适用于低频应用,如电源滤波和能量存储。
3. 薄膜电容器:以其稳定的性能和长寿命而受到青睐,常用于音频和电源应用。
4. 超级电容器:也称为电化学电容器,具有高能量密度和快速充放电能力,适用于需要快速能量释放的应用。

CDE的产品应用领域广泛,包括但不限于:
- 工业控制和自动化
- 能源和电力系统
- 汽车和交通
- 医疗设备
- 通信和网络设备

Cornell Dubilier Electronics Knowles的优势在于其产品的高性能、可靠性和创新技术。公司不断投资于研发,以确保其产品能够满足不断变化的市场需求,并提供定制化的解决方案以满足客户的特定应用需求。CDE的全球分销网络和客户服务也为其在电容器行业中的领导地位提供了支持。

715P682516LD3数据手册

厂牌 PDF简要描述 下载
CORNELL DUBILIER ELECTRONICS KNOWLES 薄膜电容 CORNELL DUBILIER ELECTRONICS KNOWLES 715P682516LD3 715P682516LD3数据手册

715P682516LD3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.4486 ¥ 20.8131
150+ $ 2.3381 ¥ 19.8739
250+ $ 2.2848 ¥ 19.4208
500+ $ 2.2338 ¥ 18.9873
1000+ $ 2.1828 ¥ 18.5538
库存: 2439
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1040.65
