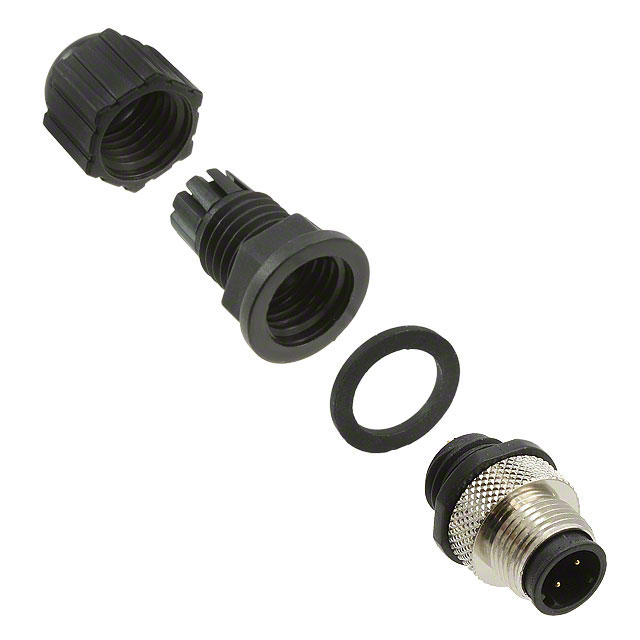

3N104-D000-S08 BF

产品分类: 圆形连接器
厂牌: 3M
产品描述: Male Pins,Plug,Threaded 焊盘 4pin Metal 4A 金 银色 导线安装,自由悬挂,通孔安装 45mm(长度)
供应商型号: Q-3N104-D000-S08 BF
供应商: 期货订购
标准整包数: 100
3M 圆形连接器 3N104-D000-S08 BF

3N104-D000-S08 BF概述

    3M™ Industrial M12 Wiremount Male Connector 技术手册

    1. 产品简介


    产品类型: 3M™ 工业用M12焊锡型线座式公头连接器
    主要功能: 该连接器用于传输工业用电子设备的电讯号。它通过与相应的母头连接器嵌合来传递电气信号。
    应用领域: 广泛应用于工业自动化、控制系统、传感器网络等领域,适用于需要可靠电气连接的场合。

    2. 技术参数


    | 项目 | 规格 | 试验条件 | 标准 |
    ||
    | 定格电流 | 4A 最大
    | 定格电压 | 250V (DC) 最大
    | 使用温度范围 | -25℃至85℃
    | 极性测试 | ≥35N (3.5kgf) | 使用符合的插头组合 | IEC 60512 13e |
    | 插拔力 | 插入(初始): ≤10N (1.0kgf)/针
    拔出(初始):≤15N (1.5kgf)/针 | 25mm/min 拉伸速度
    | 防水等级 | IP68 | 潜水1米,持续24小时 | IEC 60529 |
    | 焊锡耐热性 | 连接器不应有任何缺陷部分 | 380℃,3秒,最多2次
    | 耐电压 | 邻近触点间施加AC 1000V RMS 1分钟,漏电流≤1mA IEC 60529 |
    | 绝缘电阻 | ≥100MΩ | 施加DC 500V,1分钟后测量 | IEC 60529 |
    | 电气连续性 | 测试期间最大中断时间1μs | 电气测试伴随振动 | IEC 60529 |
    | 接触电阻 | ≤10mΩ | 电路电流1A,电路电压5V | IEC 60529 |
    | 环境测试变化 | ≤15mΩ | 表1所示的试验条件

    3. 产品特点和优势


    - 可靠性高: 符合IP68防水等级,适用于严苛环境下的应用。
    - 稳定性强: 高温(85℃)和低温(-25℃)测试确保了其在各种环境下工作的稳定性。
    - 兼容性好: 适用于AWG 20到AWG 24规格的电缆,具有广泛的适用性。
    - 机械强度高: 具有较高的插入和拔出力,确保长期使用的耐用性。

    4. 应用案例和使用建议


    - 应用案例: 该连接器广泛应用于工厂自动化系统、机器人技术、数据采集系统等。
    - 使用建议: 在使用过程中,请确保电缆的直径在4.0至6.5毫米之间,以确保最佳连接效果。另外,避免过度弯折电缆以延长使用寿命。

    5. 兼容性和支持


    - 兼容对象: 与3M工业M12线座式母头连接器兼容。
    - 厂商支持: 提供一年质保服务,如产品在保修期内发现缺陷,3M公司可以选择更换、维修或退还购买价格。

    6. 常见问题与解决方案


    - 问题1: 插拔困难
    - 解决方案: 检查连接器和电缆的插入深度是否正确,确保无损伤。
    - 问题2: 水侵入
    - 解决方案: 确保电缆进入连接器的部位有良好的密封,检查防水圈是否有损坏。
    - 问题3: 电气连接不良
    - 解决方案: 检查连接器是否正确安装,确保电缆芯线与连接器触点充分焊接。

    7. 总结和推荐


    总结: 3M™工业用M12焊锡型线座式公头连接器凭借其卓越的稳定性和可靠性,在工业自动化领域具有很高的竞争力。无论是从性能还是应用方面,它都是一款值得信赖的产品。
    推荐: 由于其高可靠性、广泛的适用性和良好的市场反馈,强烈推荐在工业自动化和控制系统中使用此款连接器。

3N104-D000-S08 BF参数

参数
类型 Male Pins,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 4A
外壳材料 Metal
针脚数 4pin
触头镀层 - 配接
长*宽*高 45mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
