0260 03

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg 圆形连接器插座, 02系列, 3芯, 电缆安装, 焊接, IP67
供应商型号: 1786472
供应商: 欧时
标准整包数: 1

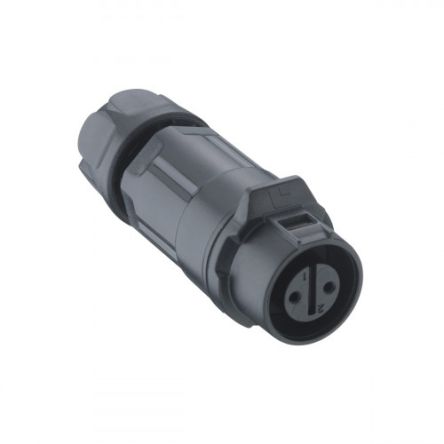

LUMBERG 圆形连接器 0260 03

0260 03概述

    Quicklock Circular Connectors, IP67: 技术手册详解

    产品简介


    Quicklock Circular Connectors, IP67 是一种高性能连接器,设计用于各种严苛环境下的应用。这些连接器具备IP67防护等级,确保了其在恶劣条件下依然能够保持可靠的电气性能。这类连接器主要用于工业自动化、通信系统、医疗设备以及各种需要高可靠性和防护等级的应用场景。

    技术参数


    以下是Quicklock Circular Connectors, IP67的技术参数摘要:
    - 环境条件
    - 温度范围:-40°C 至 +80°C
    - 材料:
    - 绝缘体/把手:PBT,V-0级,符合UL94标准
    - 触点套筒:CuSn,镀金
    - 盖帽:PBT,V-0级,符合UL94标准
    - 机械数据
    - 插拔循环次数:1700次
    - 插入力:≤80N
    - 拔出力:≤50N
    - 防护等级:IP67
    - 电气数据(在Tamb 20°C时)
    - 接触电阻:≤10mΩ
    - 额定电流:5A(2至6极)
    :3A(7至8极)
    - 额定电压:125V
    - 额定冲击电压:1500V AC
    - 爬电距离:≥1.5mm
    - 电气间隙:≥0.5mm
    - 绝缘电阻:>500MΩ

    产品特点和优势


    Quicklock Circular Connectors, IP67具备以下特点和优势:
    - 高可靠性:具备1700次插拔循环,适用于高频率插拔应用。
    - 环境适应性强:能在极端温度下(-40°C 至 +80°C)正常工作。
    - 防护等级高:IP67防护等级确保防尘防水性能。
    - 易于安装:采用塑料外壳,重量轻且便于操作。
    - 高绝缘性能:绝缘电阻>500MΩ,确保了电气安全。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化:适用于生产线上的各种传感器和执行器之间的连接。
    - 通信系统:适用于数据中心内部的网络设备连接。
    - 医疗设备:适用于手术室内的医疗仪器连接,确保稳定可靠的信号传输。
    - 使用建议:
    - 在安装前检查电缆直径是否在3.0至6.0mm范围内,以确保合适的连接。
    - 定期进行插拔测试,以保证接触电阻符合要求。
    - 注意保持连接器的清洁和干燥,避免尘埃和湿气影响电气性能。

    兼容性和支持


    Quicklock Circular Connectors, IP67的同类产品包括型号为0250的产品。我们提供完善的售后服务和技术支持,包括安装指南、使用手册及维修服务。

    常见问题与解决方案


    - 问题:插入力过大。
    - 解决方案:检查连接器是否正确安装,确认电缆直径是否合适。
    - 问题:接触电阻异常。
    - 解决方案:清洁连接器接触面,确保没有杂质和灰尘干扰。
    - 问题:连接不稳定。
    - 解决方案:重新检查连接器是否完全锁紧,确保IP67防护等级的有效性。

    总结和推荐


    总体来看,Quicklock Circular Connectors, IP67是一款具有高度可靠性和防护能力的连接器,适用于各种严苛环境下的应用。其出色的机械特性和电气性能使其在市场上具有很高的竞争力。我们强烈推荐在需要高可靠性和防护等级的场合使用这款产品。

0260 03参数

参数
针脚数 -
触头镀层 - 配接 -
类型 圆形,插头
颜色 -
端接 -
额定电流 5A
外壳材料 Polymer
安装方式 导线安装

0260 03厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0260 03数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG 0260 03 0260 03数据手册

0260 03封装设计

查看详情并下载
Symbol
Footprint
3D Model
