0131 04

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: 焊盘 Brass 4A 导线安装 58mm(长度)
供应商型号: ET-1814820
供应商: 海外现货
标准整包数: 1

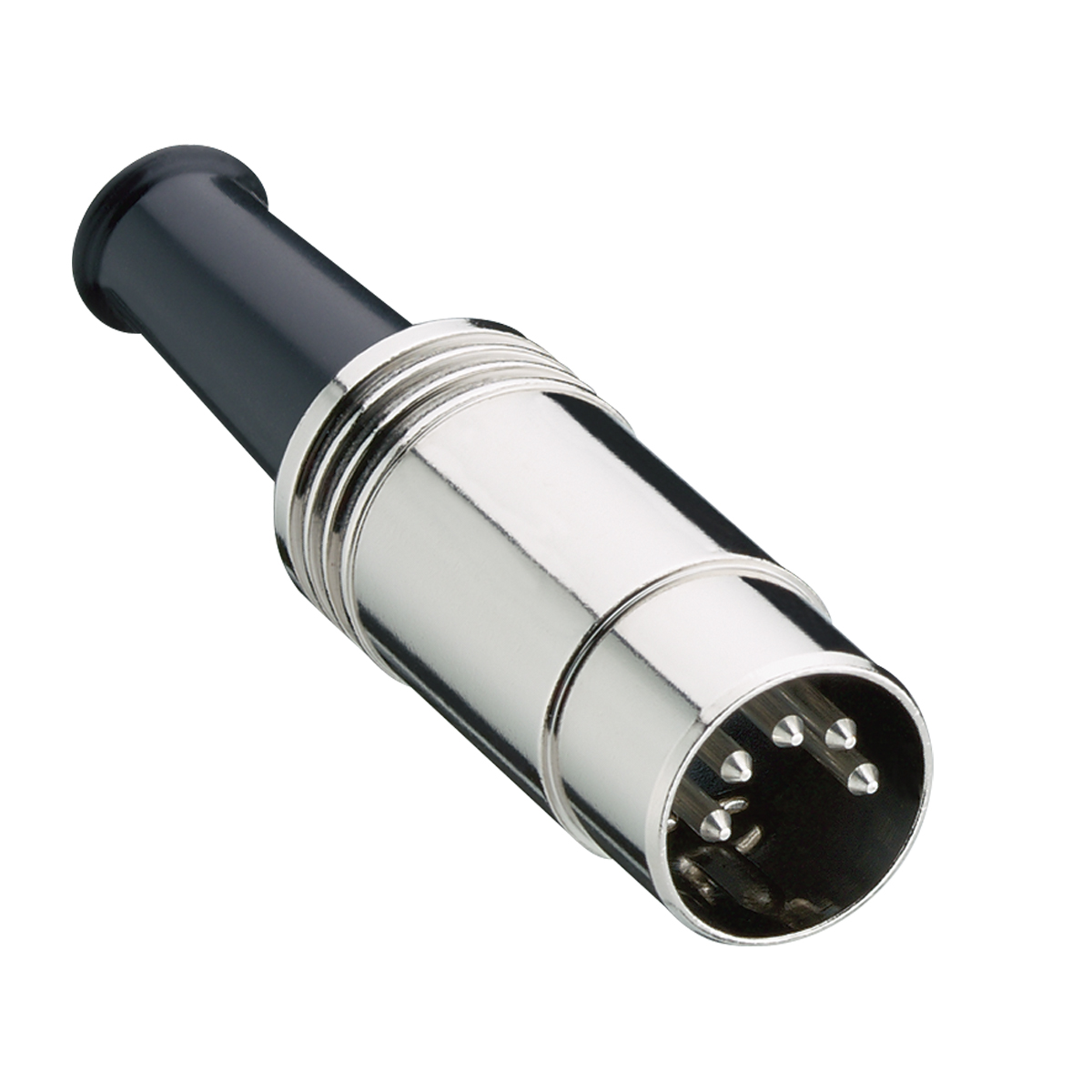

LUMBERG 圆形连接器 0131 04

0131 04概述


    产品简介


    本产品为DIN圆形连接器,属于直式插头,具有屏蔽功能,采用金属外壳设计,并配备弯折保护装置和焊接端子。这类连接器广泛应用于需要高可靠性的工业控制系统、自动化设备及通信设施中。

    技术参数


    - 环境条件
    - 温度范围:-20°C 到 +85°C
    - 材料
    - 绝缘体:PA,V-0(UL94标准)
    - 接触针:CuZn,镀银
    - 弯折保护套:PVC
    - 应力释放:钢,镀镍
    - 外壳:CuZn,镀镍
    - 螺丝:钢,镀镍
    - 机械数据
    - 插拔次数:不详
    - 可焊接导线截面面积:≤ AWG 18 (0.75 mm²)
    - 电缆直径:≤ 7.0 mm
    - 电气数据(在Tamb 20°C时)
    - 额定电流:≤ 4 A
    - 额定电压:100 V AC
    - 冲击电压额定值:250 V AC RMS/60 s
    - 绝缘电阻:≥ 100 MΩ

    产品特点和优势


    此款DIN圆形连接器具备高可靠的焊接端子和耐温范围宽广的材料,确保其能够在各种极端环境下正常工作。其独特的弯折保护装置有效提高了连接器的使用寿命和安全性。同时,通过采用金属外壳和镀镍处理,进一步增强了抗电磁干扰的能力。

    应用案例和使用建议


    这类连接器常用于工业控制系统的信号传输和电源连接。例如,在机器人的手臂控制单元中,此类连接器能确保长期稳定可靠的数据传输。对于用户而言,建议在选择连接器时考虑具体的应用环境,以匹配合适的电缆直径和接触针数,以确保最佳性能。

    兼容性和支持


    本产品提供了多种规格选项,用户可以根据实际需求选择相应的配套组件。供应商通常会提供详细的安装指南和技术支持,确保用户能够顺利使用。

    常见问题与解决方案


    - 问题1:插头难以插入插座。
    - 解决方案:检查插头和插座是否清洁,确保没有灰尘或污垢阻碍插接。
    - 问题2:绝缘电阻低于预期值。
    - 解决方案:更换老化或损坏的电缆,并重新测试绝缘电阻。

    总结和推荐


    综上所述,这款DIN圆形连接器以其卓越的性能和广泛的适用性,成为了工业自动化和控制系统的理想选择。我们强烈推荐此款产品用于需要高可靠性连接的应用场合。通过严格的质量控制和完善的售后服务体系,可以确保用户在使用过程中无后顾之忧。

0131 04参数

参数
额定电流 4A
外壳材料 Brass
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
长*宽*高 58mm(长度)
安装方式 导线安装
包装方式 散装,袋装

0131 04厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0131 04数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG 0131 04 0131 04数据手册

0131 04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5936 ¥ 55.7163
25+ $ 6.3377 ¥ 53.5535
125+ $ 5.2151 ¥ 44.0678
库存: 380
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.71
