0270 02

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg 圆形连接器插座, 02系列, 2芯, 底盘, 焊接, IP65,IP67
供应商型号: 1786189
供应商: 海外现货
标准整包数: 60

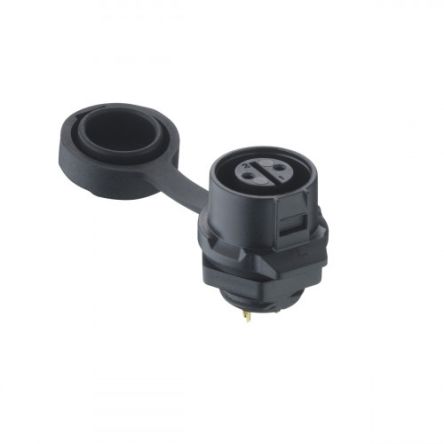

LUMBERG 圆形连接器 0270 02

0270 02概述

    Quicklock Circular Connectors: IP67 Chassis Socket Technical Overview

    1. 产品简介


    Quicklock Circular Connectors 是一种高效且可靠的连接解决方案,特别适用于需要高度防护和耐用性的工业环境。本产品为Quicklock系列中的IP67等级底盘插座,具有尺寸12(Size 12),直式版本,并配有塑料外壳、焊接端子及保护帽。这些特性使得Quicklock Circular Connecters 在严苛环境中表现出色,确保了稳定而可靠的连接。

    2. 技术参数


    | 参数 | 描述 |

    | 温度范围 | -40 °C 至 +80 °C |
    | 材料 | 绝缘体:PBT,UL94 V-0 级别 |
    接触套筒:铜锡镀金 |
    外壳:PBT,UL94 V-0 级别 |
    盖子:硅橡胶 |
    六角螺母:PBT,UL94 V-0 级别 |
    | 连接周期 | 最多可达1700次 |
    | 插入力 | ≤ 80 N |
    | 拔出力 | ≤ 50 N |
    | 防护等级 | IP67 |
    | 电气数据(Ta = 20°C)| 额定电流(2-6极):5A |
    额定电流(7-8极):3A |
    额定电压:125V |
    额定冲击电压:1500V AC |
    | 电气间隙 | ≥ 0.5 mm |
    | 爬电距离 | ≥ 1.5 mm |
    | 绝缘电阻 | > 500 MΩ |

    3. 产品特点和优势


    - IP67防护等级:确保在极端环境下,连接仍然保持无尘防水,适合工业户外和室内严苛应用。
    - 快速锁定设计:便于安装和拆卸,提升工作效率。
    - 高接触可靠性:提供低接触电阻和强拔出力,保证长期稳定性。
    - 耐高温材料:适用温度范围宽广,适应于各种恶劣环境。

    4. 应用案例和使用建议


    Quicklock Circular Connectors 广泛应用于自动化设备、通信设备、电力系统、医疗设备、机器人技术等领域。例如,在自动化生产线中,它可确保机器间数据和电源传输的稳定。使用时需注意环境温度的影响,特别是当环境温度接近额定极限值时,应适当调整使用频率以延长产品寿命。

    5. 兼容性和支持


    Quicklock Circular Connectors 可与一系列同类连接器配套使用,如Quicklock 0250系列。制造商提供了详尽的技术支持,包括安装指南、故障排除手册以及在线咨询服务,确保客户能够充分发挥产品的潜力。

    6. 常见问题与解决方案


    - 问题:连接器在使用过程中出现接触不良。
    - 解决方案:检查接触表面是否清洁,必要时请使用异丙醇擦拭,并重新锁紧。
    - 问题:插拔力过高。
    - 解决方案:确认插入方向正确并适当润滑连接器组件。

    7. 总结和推荐


    Quicklock Circular Connectors是一款功能强大且灵活的连接解决方案,特别适合于工业应用场合。其高性能和可靠的设计使其在市场上具有很强的竞争力。基于其广泛的应用范围和优异的技术指标,强烈推荐给需要高防护等级和稳定连接的用户。

0270 02参数

参数
端接 -
额定电流 5A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 圆形,插座
颜色 -
安装方式 面板安装

0270 02厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0270 02数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG 0270 02 0270 02数据手册

0270 02封装设计

查看详情并下载
Symbol
Footprint
3D Model
