首页  >  产品百科  >  1203410806

1203410806

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Molex M12圆形连接器插座, Micro-Change系列, 8芯, 电缆安装, 压接, IP67
供应商型号: WM16050-ND
供应商: Digi-Key
标准整包数: 1

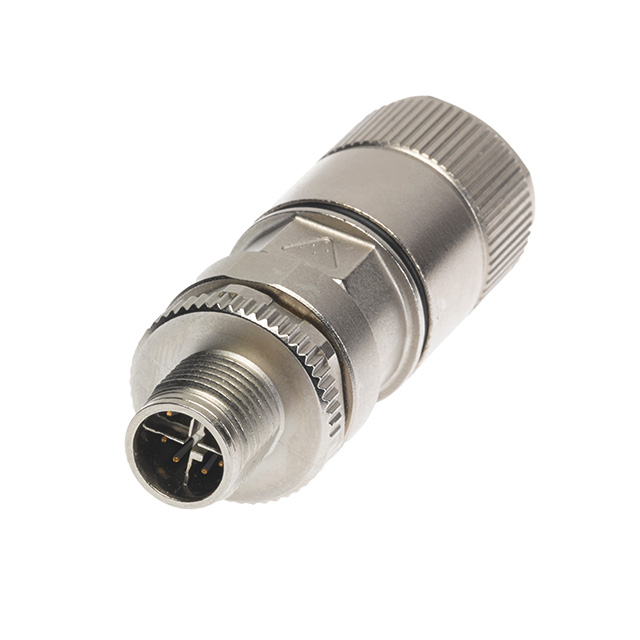

MOLEX 圆形连接器 1203410806

1203410806概述


    产品简介


    本技术手册所描述的产品是一款Molex公司生产的FERNER连接器。该连接器符合IEC 61076-2-109标准,主要应用于10Gb以太网传输。其产品型号为FA M12 CAT6A 8P XC MA STR SHLD IDC,主要用于高密度网络布线环境,特别是在要求高可靠性和稳定性的场合,如数据中心、企业网络等。

    技术参数


    - 标准规范:IEC 61076-2-109
    - 插入力:≤ 30 N
    - 使用寿命:≥ 100次
    - 材料:
    - 连接器外壳:锌合金压铸镍镀层/黄铜镍镀层
    - 导线预分隔:PA UL94 V0白色
    - 接触外壳:PA UL94 V0
    - 夹紧笼:PA UL94 V0
    - IDC接触点:黄铜,≥ 3...6 μm锡镀层
    - 屏蔽接触点:德银(Neusilber)
    - 接触表面:至少0.8 μm的金镀层,1.2 μm的镍基底
    - 电线连接:
    - 固体导线:直径0.51 - 0.64 mm,AWG 24 - AWG 22
    - 柔性导线:直径0.46 - 0.76 mm,AWG 27 - AWG 22
    - 环境要求:
    - 机械冲击:490 ms^-2
    - 机械振动:正弦波,频率范围9Hz - 500Hz,加速度50 ms^-2
    - 防尘防水等级:IP67
    - 工作温度范围:-40°C 至 +85°C
    - 电气特性:
    - 绝缘电阻:≥ 100 MΩ
    - 接触电阻:≤ 10 mΩ
    - 耐电压:接触-接触 ≥ 500 V,DC;接触-屏蔽 ≥ 500 V,DC
    - 电流承载能力:40°C时0.5 A
    - 额定电压:50 V / AC,60 V / DC
    - PoE+:符合IEEE 802.3at标准
    - 传输性能:符合IEEE 802.3an标准的10Gb以太网
    - 电缆类别:符合ISO / IEC 11801, DIN EN 50173-1, ANSI / TIA / EIA - 568 - C.2的Cat 6A标准
    - 认证:UL认证

    产品特点和优势


    这款连接器具有多个显著的特点和优势:
    1. 卓越的传输性能:符合IEEE 802.3an标准的10Gb以太网传输性能,确保数据传输的高速和稳定性。
    2. 高强度和耐用性:使用寿命高达100次插拔,适用于频繁使用的场合。
    3. 环境适应性强:防护等级达到IP67,能够承受极端温度和机械冲击,适用于恶劣的工作环境。
    4. 广泛的认证和标准支持:通过UL认证,符合多种国际标准,确保了产品的可靠性和兼容性。
    5. 易于安装和维护:采用标准化设计,便于在现有布线系统中进行升级和替换。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于数据中心、企业网络以及工业自动化等领域。例如,在一个大型数据中心中,该连接器被用于连接服务器和交换机,以实现高速的数据传输。此外,在工厂自动化系统中,它也被用来连接控制设备和传感器,确保数据的实时传输。
    使用建议
    1. 正确的电线选择:根据手册中的建议选择适当的电线类型和尺寸,以保证最佳的电气性能和物理耐用性。
    2. 正确的安装方式:遵循制造商的安装指南,确保连接器的正确安装,避免因错误安装导致的接触不良。
    3. 定期检查和维护:在高使用率环境中,定期检查连接器的状况,及时更换损坏的部件,保持系统的稳定运行。

    兼容性和支持


    该连接器与其他同类型的高密度网络设备具有良好的兼容性,可方便地集成到现有的布线系统中。Molex公司提供全面的技术支持和服务,包括产品安装指导、故障排查和技术咨询等,确保客户能够在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    1. Q:如何检查连接器是否正常工作?
    - A:可以通过测量绝缘电阻和接触电阻来验证连接器的电气性能。如果发现电阻值异常,则需要检查是否有连接不良或接触问题。

    2. Q:如何应对高温环境下的使用问题?
    - A:确保连接器在规定的温度范围内使用,如有必要可以采取适当的散热措施,如增加散热片或者使用冷却风扇。
    3. Q:连接器在使用一段时间后出现松动怎么办?
    - A:可能是由于安装不当或长期使用造成的磨损。可以重新安装并确保紧固件紧固到位。如仍无法解决问题,建议联系技术支持。

    总结和推荐


    综上所述,Molex公司的FA M12 CAT6A 8P XC MA STR SHLD IDC连接器具备卓越的性能和广泛的适用性。其出色的传输性能、高强度和耐用性,以及对多种标准的支持,使其成为各种高密度网络应用的理想选择。对于那些寻求高性能、稳定性和可靠性的用户来说,我们强烈推荐使用此款连接器。

1203410806参数

参数
端接 -
额定电流 500mA
外壳材料 Zinc Die Cast
针脚数 8pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
长*宽*高 59mm(长度)*59mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

1203410806厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1203410806数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 1203410806 1203410806数据手册

1203410806封装设计

查看详情并下载
Symbol
Footprint
3D Model
