首页  >  产品百科  >  1122190033

1122190033

产品分类: 圆形连接器
厂牌: MOLEX
产品描述: Female Sockets,Push-Twist,Receptacle 螺纹 3pin Polybutylene Terephthalate (PBT) 30A 导线安装,自由悬挂,通孔安装
供应商型号: WM22272-ND
供应商: Digi-Key
标准整包数: 1

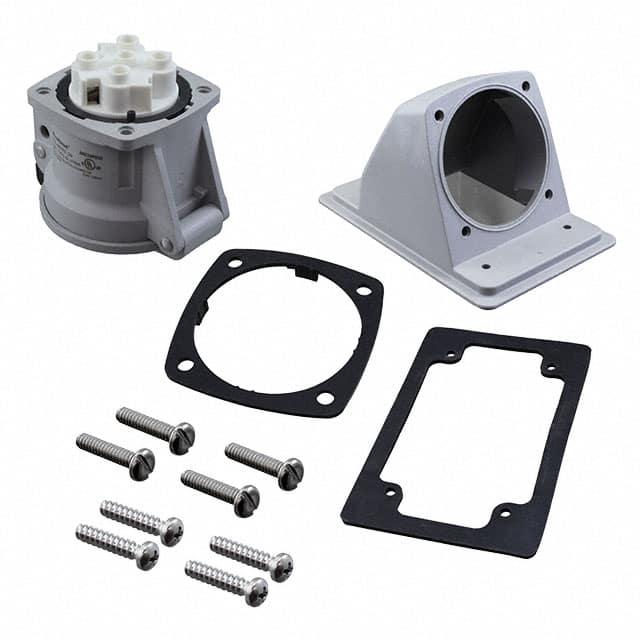

MOLEX 圆形连接器 1122190033

1122190033概述

    Woodhead ArcArrest 30A Switch-Rated Connector System

    产品简介


    Woodhead ArcArrest 30A Switch-Rated Connector System 是一种用于工业机器和设备的快速断电和锁止标签操作系统的连接器系统。它广泛应用于食品加工、输送机、过程设备、泵、包装机、一般工业、焊接插座和电源分配等领域。该系统通过集成多种选项和组件,提供了一种简便快捷的操作方式,特别适用于严苛工业环境下的应用。

    技术参数


    - 额定电流: 最大30A
    - 额定电压: 最大600V AC
    - 温度范围: -25°C 至 +60°C
    - 防尘防水等级: NEMA 4X 和 IP69K
    - 接触电阻: <30°C 温度上升
    - 绝缘耐压: 2200V AC(最小值)
    - 机械耐久性: ≥10,000次循环
    - 材料: Valox、硅胶、300系列不锈钢、银合金
    - 电气开关测试:
    - 电路分支开关测试: 6,000个循环,功率因数0.75-0.80
    - 电机电路开关测试: 50个循环,满载电流的600%,功率因数0.40-0.50
    - 短路测试: 保护在60A Class J保险丝下承受10kA
    - 环保标准: RoHS 和无卤素

    产品特点和优势


    1. 锁止标签功能: 提供锁止标签装置,方便在工业环境中使用。
    2. MAX-LOC 绳索固定技术: 提高了耐用性和清洁性,适用于食品加工和其他严苛环境。
    3. 火焰钎焊接触尖端: 使用炉内钎焊技术,确保尖端的平面度和位置精度更高。
    4. 激光标记: 永久记录认证和规格,防止细菌和污垢积累。
    5. 玻璃增强材料: 采用100% Valox材料,增强强度和UL合规性。
    6. 无尼龙部件: 消除了易受潮和尺寸不稳定的潜在问题。

    应用案例和使用建议


    - 食品加工: 可以在食品生产线中实现快速安全的断电操作。
    - 输送机: 高效的锁止和断电功能,适用于各种输送带系统。
    - 电源分配: 在建筑工地和造船厂等场合,可以实现安全高效的电源管理。
    使用建议:
    - 在高温或潮湿环境下使用时,需确保连接部位的密封性能良好。
    - 定期检查接触部位,以确保连接可靠。

    兼容性和支持


    该系统与其他Woodhead品牌产品兼容,并提供全面的技术支持和维护服务。制造商还提供了详细的安装指南和故障排查文档。

    常见问题与解决方案


    1. 插头无法正确插入:
    - 解决方法:检查插头和插座是否有异物或损坏,确保它们干净且完好。
    2. 温度上升过高:
    - 解决方法:确认负载电流不超过最大额定值,确保良好的散热环境。
    3. 接触不良:
    - 解决方法:更换磨损的接触部件,并确保所有连接部分紧密贴合。

    总结和推荐


    Woodhead ArcArrest 30A Switch-Rated Connector System 提供了出色的电气和机械性能,特别适合严苛工业环境中的应用。其独特的锁止标签功能和优异的耐用性使其在市场上具有很强的竞争力。强烈推荐在需要频繁断电和安全操作的工业环境中使用此产品。

1122190033参数

参数
端接 螺纹
额定电流 30A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 3pin
触头镀层 - 配接 -
类型 Female Sockets,Push-Twist,Receptacle
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1122190033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1122190033数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形连接器 MOLEX 1122190033 1122190033数据手册

1122190033封装设计

查看详情并下载
Symbol
Footprint
3D Model
