905-POUCH

产品分类: 端子 - 电线接头端子
厂牌: 3M
产品描述:
供应商型号: ET-2921534
供应商: 海外现货
标准整包数: 1
3M 端子 - 电线接头端子 905-POUCH

905-POUCH概述


    产品简介

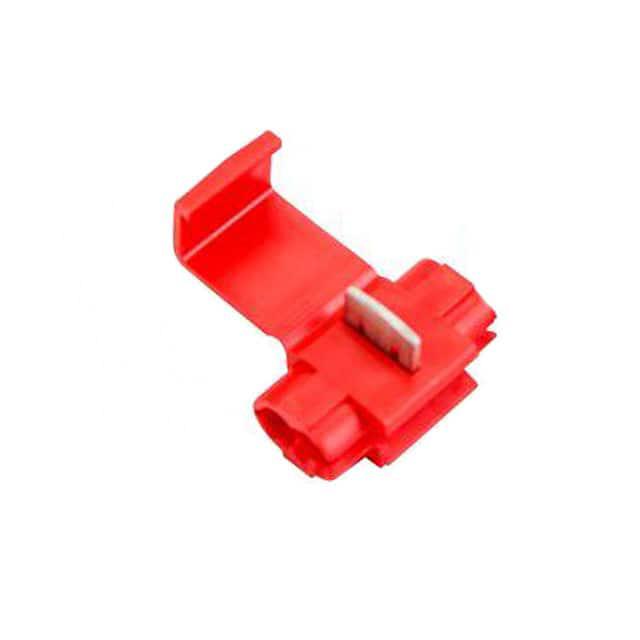

    Scotchlok™ 905 自剥皮电线连接器 是一种用于电气连接的专用电子元器件。它可以在搭接、串联、尾线或双行安装中将两根电线电气连接并绝缘。该产品适用于家用电器、工业设备以及汽车系统等领域的电线连接需求。通过其独特的 U 型接触设计和双通道结构,确保电线连接的稳定性和安全性。

    技术参数


    - 电线范围:
    - 外通道:18-14 AWG (.75-1.5 mm²)
    - 内通道:22-18 AWG (.5-.75 mm²)
    - 最大推荐电流:
    - 22 AWG - 3 AMPS
    - 20 AWG - 4 AMPS
    - 18 AWG - 7 AMPS
    - 16 AWG - 10 AMPS
    - 14 AWG - 15 AMPS
    - 电压等级:最大 32 伏特
    - 温度等级:最高 90°C
    - 材料:
    - U型接触:镀锡黄铜,厚度 0.03 英寸(0.8 毫米)
    - 绝缘体:聚丙烯
    - 重量:0.0032 磅(1.45 克)

    产品特点和优势


    - 自剥皮设计:独特的 U 型接触设计使得电线连接无需额外剥皮,提高了安装效率。
    - 双通道适用:可以同时连接不同尺寸的电线,具有更大的适用范围。
    - 安全可靠:最大电压和温度等级保证了在高压和高温环境下的稳定性。
    - 耐用性强:采用镀锡黄铜材料和聚丙烯绝缘体,提供长期可靠的电气连接。

    应用案例和使用建议


    - 应用场景:适用于电气连接中的搭接、串联、尾线或双行安装。
    - 使用建议:
    - 在进行搭接、串联和尾线安装时,应将导线放置在连接元件和连接器末端之间中间位置以确保正确的安装。
    - 安装过程中需确保工具垂直于电线,并确保 U 型接触件与塑料绝缘体顶部齐平。
    - 最后,关闭顶盖直至锁紧,确保连接牢固。

    兼容性和支持


    - 兼容性:可与符合 AWG 标准的各种导线如 T、TF、TFF、TFN、TFFN、AWM、TEW、SAE-GPT 等标准导线配合使用。
    - 支持和维护:3M 公司为用户提供保修服务,如果产品在保修期内出现缺陷,可以通过更换或维修来解决问题,或者选择退款。

    常见问题与解决方案


    - 问题1:安装过程中连接不稳定。
    - 解决方案:确保导线放置正确,使用适当的工具,并确保 U 型接触件与塑料绝缘体顶部齐平。

    - 问题2:连接处导线剥皮不完整。
    - 解决方案:确认导线已正确插入适当通道内,并确保导线已完全穿过连接器。

    总结和推荐


    Scotchlok™ 905 自剥皮电线连接器 在电线连接中表现出色,具有高效便捷的自剥皮设计和广泛的应用范围。它能够在多种电气安装环境中稳定运行,且具备良好的耐用性和可靠性。总的来说,这款连接器值得推荐用于各种电气连接场合,尤其是需要高效、稳定的电气连接的场合。

905-POUCH参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

905-POUCH厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

905-POUCH数据手册

厂牌 PDF简要描述 下载
3M 端子 - 电线接头端子 3M 905-POUCH 905-POUCH数据手册

905-POUCH封装设计

查看详情并下载
Symbol
Footprint
3D Model
