952X-BOTTLE

产品分类: 端子 - 电线接头端子
厂牌: 3M
产品描述:
供应商型号: ET-1324494
供应商: 海外现货
标准整包数: 1
3M 端子 - 电线接头端子 952X-BOTTLE

952X-BOTTLE概述

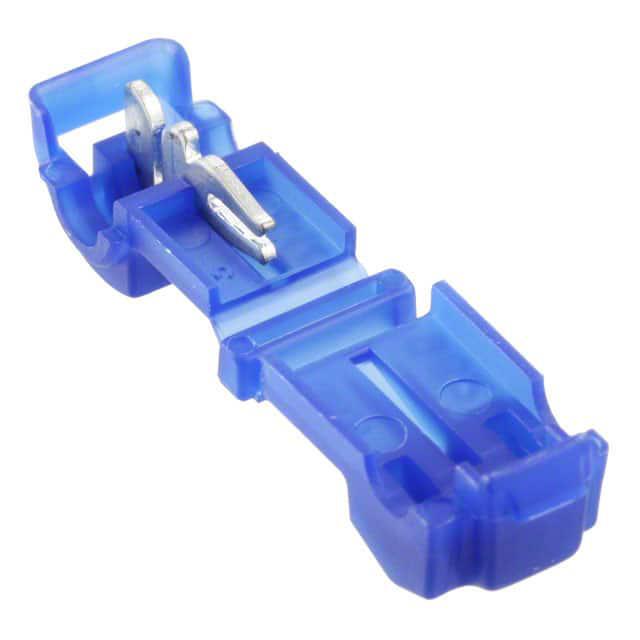

    3M™ Scotchlok™ Self-Stripping Electrical Tap Connectors 951, 952, and 953

    1. 产品简介


    3M™ Scotchlok™ 自剥皮电气接线端子(951, 952 和 953)是用于电线中间断开点进行电气连接的产品。这些端子无需切割或剥除绝缘层即可与导线进行连接,随后可以与一个直径为0.250英寸(6.35毫米)的阳端连接,形成可重复使用的快速连接接线端子。该产品广泛应用于建筑布线、标志和灯具等电气工程领域。

    2. 技术参数


    - 电压等级:
    - 建筑布线:最大600V
    - 标志和灯具(照明器具):最大1000V
    - 最高操作温度: 221°F(105°C)
    - 绝缘材料: 阻燃尼龙,颜色见表格
    - 元素材料: 镀锡黄铜,厚度为0.03英寸(0.8毫米)
    - 引燃等级: C2.2 No. 0.6 V-2
    - 导线范围:
    - 22-18 AWG(0.3-0.8 mm²)固体或绞合镀锡或未镀锡铜导体
    - 18-14 AWG(0.8-2.0 mm²)固体或绞合镀锡或未镀锡铜导体
    - 12 AWG(3.0 mm²)固体或绞合镀锡或未镀锡铜导体
    - 最大推荐电流:
    - 22 AWG: 3.0安培
    - 20 AWG: 4.0安培
    - 18 AWG: 7.5安培
    - 16 AWG: 10安培
    - 14 AWG: 15安培
    - 12 AWG: 20安培

    3. 产品特点和优势


    3M™ Scotchlok™ 自剥皮电气接线端子的独特之处在于无需剥除绝缘层即可连接导线,简化了安装过程。此外,它们还具有可重复使用的特性,从而提高了长期使用的便利性和经济性。该产品适用于各种导线材料,如T、TW、TF、TFF、TFFN、THHN、AWM、TEW、SAE-GPT等。

    4. 应用案例和使用建议


    该产品适用于需要在不破坏导线绝缘层的情况下进行电气连接的应用场景,例如在建筑物内部布线时需要中途添加分支线路。使用建议如下:
    1. 不要剥离导线。
    2. 将导线放入开放通道内。
    3. 折叠端子体直到触点接触导线。
    4. 使用钳子将端子压紧。
    5. 将完成的T型接头滑到阳端上。
    对于现场布线,需要使用合适的UL认可的应变释放装置。

    5. 兼容性和支持


    这些端子适用于常见的热塑绝缘电线,例如T、TW、TF、TFF、TFFN、THHN、AWM、TEW、SAE-GPT。制造商提供有限的保修和支持,详情请参考技术手册。有关购买和安装支持,可以联系当地分销商或通过3M官网获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不良 | 确保导线已正确插入并牢固连接。 |
    | 连接处过热 | 检查连接处是否安装正确且稳固,必要时更换新的端子。 |

    7. 总结和推荐


    总体而言,3M™ Scotchlok™ 自剥皮电气接线端子(951, 952 和 953)是一款高效、可靠的产品,特别适用于需要频繁更换或调整的电气连接场合。由于其简便的安装方式和高可靠性,非常推荐在各种电气工程应用中使用。

952X-BOTTLE参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

952X-BOTTLE厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

952X-BOTTLE数据手册

厂牌 PDF简要描述 下载
3M 端子 - 电线接头端子 3M 952X-BOTTLE 952X-BOTTLE数据手册

952X-BOTTLE封装设计

查看详情并下载
Symbol
Footprint
3D Model
