PX0768/P

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 标准圆形连接器插头, Standard Buccaneer系列, 7芯, 法兰安装, 螺钉拧紧, IP68
供应商型号: U-PX0768/P
供应商: 云汉优选
标准整包数: 1

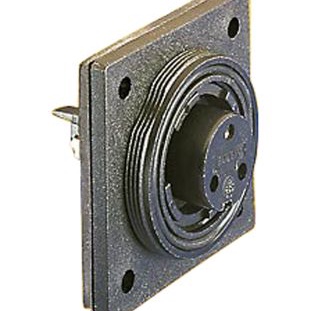

BULGIN 圆形连接器 PX0768/P

PX0768/P概述


    产品简介


    Buccaneer for Power 是由Elektron Technology品牌下的产品,专为高要求的电力传输应用设计。这款连接器拥有卓越的密封性能,能在各种恶劣环境下保持稳定的电力传输。Buccaneer for Power 主要应用于工业自动化、交通运输、医疗设备及通信系统等领域,能够有效应对高湿度、盐雾、振动和冲击等环境挑战。

    技术参数


    Buccaneer for Power 连接器的主要技术参数如下:
    - 电气特性:
    - 电流等级:2极 - 12A, 4极 - 10A, 6极 - 5A, 7极 - 5A, 9极 - 5A, 12极 - 1A, 25极 - 1A(交流/直流)
    - 电压等级:2极 - 277V, 4极 - 277V, 6极 - 150V, 7极 - 50V, 9极 - 50V, 12极 - 50V, 25极 - 50V
    - 接触电阻:2-9极 <10mΩ, 12极 <5mΩ, 25极 <5mΩ
    - 绝缘电阻:>104MΩ @ 500V 直流(2-9极)
    - 机械特性:
    - 密封等级:IP68, IP69K
    - 防护测试:BS 5490 : 1977 1.054kg/sq.cm., BSEN 60529 : 1992 9.84kg/sq.cm.
    - 操作温度范围:–20°C 到 +70°C
    - 材质:主体材料为玻璃填充聚酰胺,达到UL94HB标准;2-25极插件为聚酰胺,达到UL94V-0标准
    - 电缆接受能力:
    - 2-12极:标准电缆直径6-8mm
    - 25极:标准电缆直径7-9mm
    - 可选电缆直径范围3.5-9mm(通过更换适配接头实现)
    - 其他特性:
    - 通过UL, CSA, VDE和CCC认证
    - 拥有螺纹固定装置和压接终端选项
    - 用于防尘和防水,确保良好的电气连接

    产品特点和优势


    Buccaneer for Power 的主要特点是其高可靠性和广泛的应用适应性。它具有以下几点显著优势:
    - 卓越的密封性:符合IP68和IP69K防护等级,适合各种严苛的环境条件。
    - 多样的安装方式:提供多种安装风格选择,如软电缆安装、面板安装(前侧)、面板安装(后侧)、PCB安装、法兰安装等。
    - 便捷的安装:无需特殊工具即可进行组装,简化了安装过程。
    - 多样化接触选项:提供不同的端子类型,如螺丝端子、压接端子、焊接端子等,以适应不同的应用场景。

    应用案例和使用建议


    Buccaneer for Power 在以下领域得到广泛应用:
    - 工业自动化:用于制造设备间的电力连接,保障生产线的稳定运行。
    - 交通运输:在轨道交通和汽车工业中作为安全关键部件。
    - 医疗设备:在医疗仪器中用于可靠的电源连接,确保设备正常运行。
    使用建议:
    - 在选择合适的电缆时,需要根据具体应用场景来确定电缆直径,并选用匹配的电缆接头。
    - 安装过程中应确保所有接线端子都正确安装,以避免潜在的安全隐患。

    兼容性和支持


    Buccaneer for Power 系列连接器可以与不同类型的电缆配合使用,通过更换适配接头可轻松适应不同的电缆直径。此外,该产品还获得UL、CSA和VDE的认证,提供了可靠的品质保证。
    制造商Elektron Technology提供了详细的工具和技术文档,包括专用的压接工具和安装工具,帮助用户更好地安装和维护这些连接器。同时,厂商还提供了完善的售后服务,以满足客户的需求。

    常见问题与解决方案


    - Q: 如何确保连接器达到正确的密封效果?
    - A: 安装时请确保所有密封部件(如密封盖)均已安装到位,检查电缆直径是否符合标准尺寸。
    - Q: 如何判断连接器是否损坏?
    - A: 通过目视检查连接器表面是否有明显的破损或裂缝,也可以通过万用表测量其电阻值,确保其处于正常范围内。

    总结和推荐


    Buccaneer for Power 连接器凭借其出色的密封性能、广泛的适用性和简便的安装方式,成为电力传输领域的理想选择。对于追求高品质、高可靠性的应用场合,这款产品无疑是值得信赖的选择。无论是工业自动化、交通运输还是医疗设备领域,都能发挥出色的作用。强烈推荐使用此产品,以确保系统的稳定运行和高效性能。

PX0768/P参数

参数
颜色 黑色
端接 螺纹
额定电流 5A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 7pin(Power)
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
长*宽*高 36mm(长度)*44.5mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

PX0768/P厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0768/P数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0768/P PX0768/P数据手册

PX0768/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
