PX0412/08S

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 微型圆形连接器插座, Buccaneer 400系列, 8芯, 正面安装, 压接,焊接, IP68,IP69K
供应商型号: U-PX0412/08S
供应商: 云汉优选
标准整包数: 1

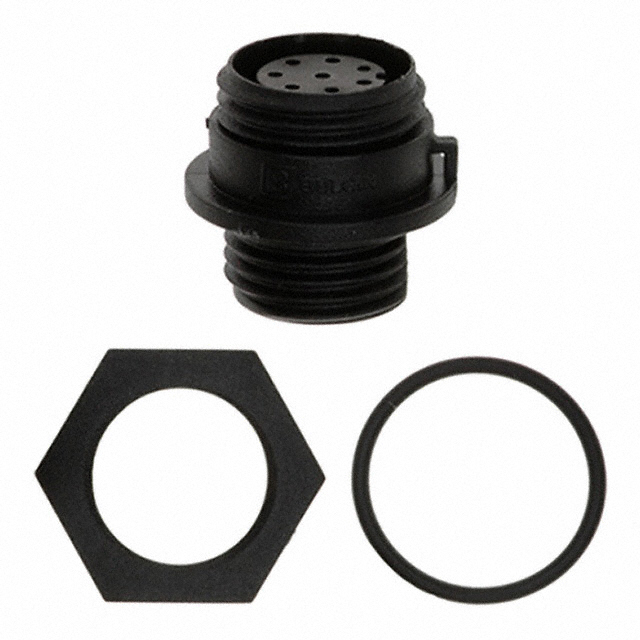

BULGIN 圆形连接器 PX0412/08S

PX0412/08S概述

    # Circular Power Connectors 400 Series Buccaneer 技术手册解析

    产品简介


    Circular Power Connectors 400 系列的 BUCCANEER FOR POWER 是一款高可靠性的圆形电源连接器,广泛应用于工业、军事、医疗和海洋环境等恶劣条件下的设备连接。其主要功能是提供安全、稳定的电力传输解决方案,同时满足 IP68 和 IP69K 的防护等级要求。这些连接器设计用于极端环境,支持多种电缆尺寸和接线方式,确保在严苛条件下依然保持电气完整性。
    主要应用领域:
    - 工业自动化设备
    - 海洋工程设备
    - 军事通信系统
    - 医疗设备
    - 高振动及潮湿环境下的电子设备

    技术参数


    以下为 400 系列 BUCCANEER FOR POWER 的关键技术和性能参数:
    | 参数名称 | 描述 |

    | 接触电阻 | <5mΩ |
    | 绝缘电阻 | >10⁶MΩ (500V 直流电压测试) |
    | AC 耐压等级 | 2.5kV |
    | 温度范围 | -40°C 至 +80°C (标准);-20°C 至 +60°C (柔性连接器) |
    | 接触材料 | 黄铜镀金 |
    | 防护等级 | IP68(1.054kg/cm²压力下10米深度2周测试)、IP69K |
    | 认证 | UL、CSA、VDE、CCC |
    | 电气性能 | 2、3极:8A @ 250V AC/DC;4、6、8极:5A @ 125V AC/DC;10、12极:1A @ 50V AC/DC |

    产品特点和优势


    独特功能和优势:
    1. IP68/IP69K防护等级:支持在水下长时间工作,具备出色的防尘防水性能。
    2. 接触可靠性:采用“勺型”接触设计,避免短路风险,提供卓越的电流传导能力。
    3. 模块化设计:提供多种接口形式(Flex、Flex In-Line、Front Panel、Rear Panel 和 PCB),适应各种安装需求。
    4. 高阻燃性能:使用 UL94-V0 级别聚酰胺材质,符合严格的防火要求。
    5. 智能选项:支持嵌入式 EEPROM 芯片,可存储数据并通过单线协议访问。
    6. 快速连接工具:配备专用工具(如 SA3348),方便进行高效的安装与维护。
    市场竞争力:
    - 出色的电气和机械性能使其成为严苛环境中不可或缺的解决方案。
    - 多种配置选择满足不同客户定制需求,降低设计复杂度。
    - 通过全球多项权威认证,确保产品的质量和安全性。

    应用案例和使用建议


    典型应用场景:
    - 在深海潜艇或海上石油钻井平台中实现高压供电。
    - 工业机器人和自动化生产线的高速信号与电力传输。
    - 医疗成像设备中的高精度电路连接。
    使用建议:
    1. 根据电流需求选择合适的电缆和接头型号:例如,若需大功率传输(8A),优先选用较粗直径的电缆。
    2. 正确使用密封帽:确保未插拔状态下的 IP68 防护级别,避免因环境因素导致性能下降。
    3. 定期检查连接状态:特别是在高振动或腐蚀性环境下,需定期清洁和紧固连接器以防止松动。

    兼容性和支持


    兼容性:
    - 支持多种电缆直径(3mm 到 7mm)和多种安装方式。
    - 各种接头类型之间具有良好的互换性,便于灵活组合。
    厂商支持:
    - 提供详尽的技术文档和培训服务。
    - 配套工具齐全,如插入/拔出工具、位置器等,帮助用户高效完成安装。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查锁紧装置是否完全到位,必要时重新紧固。 |
    | 密封失效 | 更换密封帽,确保正确安装并拧紧。 |
    | 接触电阻异常 | 检查接触面是否干净无损,重新插拔确认连接。|

    总结和推荐


    综合评估:
    Circular Power Connectors 400 系列 BUCCANEER FOR POWER 的最大优点在于其高可靠性和广泛的适用性,能够在恶劣环境中长期稳定运行。结合智能功能(如 EEPROM 芯片),它还支持数据记录和远程监控,进一步提升系统的智能化水平。
    推荐使用情况:
    - 当客户需要在高振动、潮湿或盐雾环境中实现高性能电力传输时,这款连接器无疑是最佳选择。
    - 若对电缆长度或接口形式有特殊要求,可以通过模块化设计定制化满足需求。
    综上所述,Circular Power Connectors 400 系列 BUCCANEER FOR POWER 不仅是一款技术领先的产品,也是各行业用户的理想之选。无论是工业、医疗还是海洋工程,它都能提供卓越的支持和服务体验。

PX0412/08S参数

参数
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 -
额定电流 5A
外壳材料 Polyamide (PA),Nylon
针脚数 8pin(Power)
长*宽*高 19.9mm(长度)*22mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

PX0412/08S厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0412/08S数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0412/08S PX0412/08S数据手册

PX0412/08S封装设计

查看详情并下载
Symbol
Footprint
3D Model
