PXP4010/10S/5560

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bayonet Lock,Plug Housing 10pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 3A 导线安装,自由悬挂,通孔安装 46.3mm(长度)
供应商型号: N-PXP4010/10S/5560
供应商: 云汉优选
标准整包数: 1

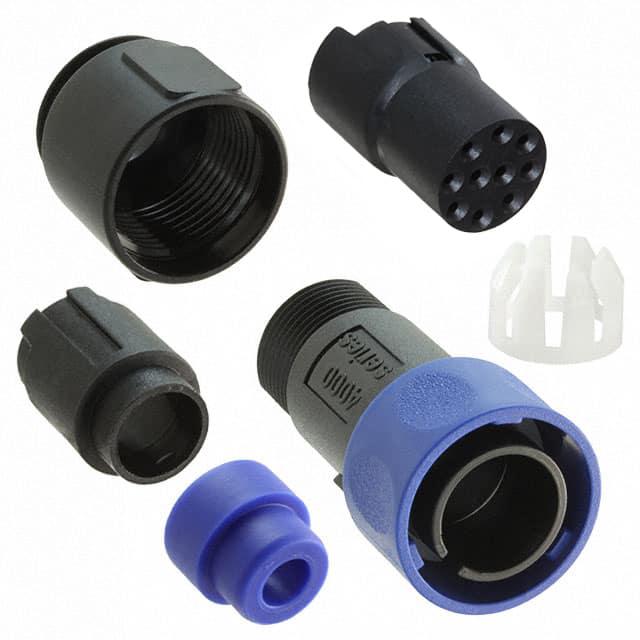

BULGIN 圆形连接器 PXP4010/10S/5560

PXP4010/10S/5560概述

    圆形电源连接器——“海盗”4000系列

    产品简介


    圆形电源连接器是一种专为高可靠性需求设计的产品,尤其适用于工业自动化、交通运输、海洋工程等领域。这款由Elektron Technology UK Ltd推出的“海盗”4000系列连接器以其出色的防水防尘性能、高电流承载能力和广泛的应用配置赢得了市场赞誉。

    技术参数


    - 防护等级:密封至IP66、IP68和IP69K(连接时)
    - 工作压力测试:1.054 kg/cm²(15磅/平方英寸),深度10米,连续两周
    - 接触极数:2、3、4、6、8、10和12极
    - 电气特性:最高可达13A电流和600V电压
    - 电缆直径范围:3mm至7mm
    - 尺寸:外径约19.7mm
    - 安装方式:柔性电缆安装、直角柔性电缆安装、后板安装和PCB安装
    - 材料:阻燃聚酰胺材料(UL94-V0)

    产品特点和优势


    - 灵活多样的安装选项
    - 高强度密封性能,可达到最高防护标准IP69K
    - 广泛的电流和电压范围
    - 多种颜色识别设计,方便区分
    - 获得多项国际认证(UL、CSA、VDE)

    应用案例和使用建议


    这款连接器广泛应用于高湿度、腐蚀性或灰尘较大的环境中。例如,在船舶制造中,它被用于船舱内部的电力分配;在汽车工业中,它被用来连接电池和电动机之间的高压电路。为了确保最佳效果,建议在使用前进行详细的电气和机械测试,特别是要检查所有接口是否完全密封且稳固连接。

    兼容性和支持


    该系列产品与同类的电源连接器具有良好的兼容性,能够灵活适应不同的安装要求。制造商提供全面的技术支持和售后服务,包括但不限于安装指南、故障排除手册以及定期的产品更新通知。

    常见问题与解决方案


    1. 问题:无法保持IP密封评级
    - 解决方法:使用合适的密封帽(如PXP4081)以维持未连接状态下的IP68等级。
    2. 问题:接触电阻过高
    - 解决方法:确认所使用的电线规格符合标准(16-18 AWG、18-20 AWG、22-24 AWG),并确保正确安装。

    总结和推荐


    “海盗”4000系列圆形电源连接器凭借其卓越的防护能力、高可靠性及广泛的适用性,成为众多行业首选。我们强烈推荐给需要在恶劣环境下工作的专业人士。无论是在工业自动化还是船舶制造领域,“海盗”4000系列连接器都将是您可靠的选择。

PXP4010/10S/5560参数

参数
额定电流 3A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 10pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
长*宽*高 46.3mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP4010/10S/5560厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP4010/10S/5560数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP4010/10S/5560 PXP4010/10S/5560数据手册

PXP4010/10S/5560封装设计

查看详情并下载
Symbol
Footprint
3D Model
