PX0412/04S

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 微型圆形连接器插座, Buccaneer 400系列, 4芯, 正面安装, 压接,焊接, IP68,IP69K
供应商型号: N-PX0412/04S
供应商: 云汉优选
标准整包数: 1

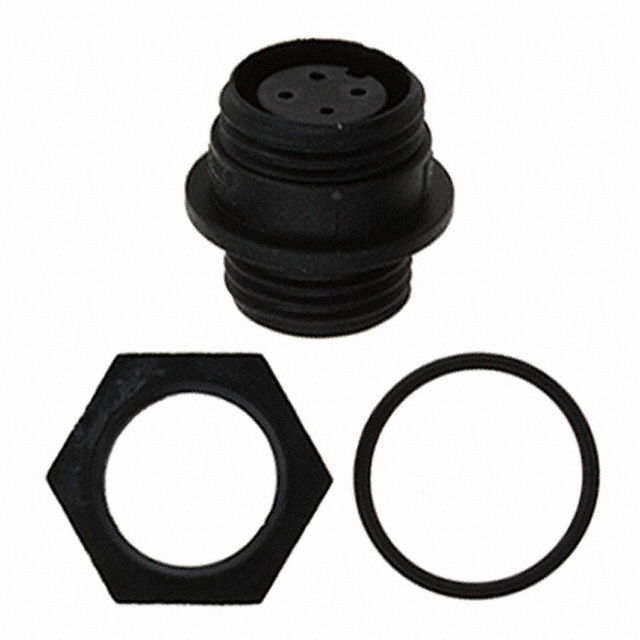

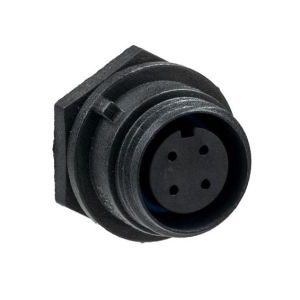

BULGIN 圆形连接器 PX0412/04S

PX0412/04S概述


    产品简介


    Circular Power Connectors 的 400 系列 “海盗” 圆形电源连接器专为严苛环境下的电力传输设计。该系列连接器主要应用于工业自动化、航空航天、海洋工程等领域,具有优异的防尘防水性能(IP68 和 IP69K 等级),能够在极端环境下保持稳定可靠的电气连接。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 接触点数 | 2-12 极 |
    | 电流额定值 | 1A 至 8A |
    | 电压额定值(交流/直流) | 50V 至 250V |
    | 接触电阻 | <5mΩ |
    | 绝缘电阻 | >10^6 MΩ (@ 500V DC) |
    | AC 破坏电压 | 2.5kV |
    | 操作温度范围 | -40°C 至 +80°C |

    产品特点和优势


    - 卓越的防水性能:具备 IP68 和 IP69K 防护等级,能在水下深达 10 米的情况下保持 2 周的密封性。
    - 多重接触保障:“刮擦防护” 接触设计确保电气完整性。
    - 快速连接与断开:采用螺纹锁定环设计,便于安装和拆卸。
    - 多样化安装方式:提供多种安装选项,包括前面板、后面板和 PCB 安装。
    - 防火材料:使用阻燃聚酰胺(UL94-V0 级)作为外壳材料。
    - 集成智能模块:支持 EEPROM 内存芯片,实现灵活的数据存储和管理。

    应用案例和使用建议


    应用案例
    1. 工业自动化:适用于需要频繁插拔连接的设备之间,如机器人手臂和控制面板之间的连接。
    2. 航空航天:由于其轻质和高性能,适用于飞机内部设备间的电气连接。
    3. 海洋工程:可用于潜艇和其他海上设施的高压电力传输系统中。
    使用建议
    - 在安装过程中应确保电缆直径与所选连接器的电缆入口尺寸匹配,以保证最佳密封效果。
    - 在操作时,应定期检查连接器的完整性,确保无灰尘或湿气进入,从而延长使用寿命。

    兼容性和支持


    该系列连接器支持广泛的电缆尺寸,且与多种其他电子元器件和设备兼容。制造商提供全方位的技术支持和维护服务,包括在线技术支持和现场培训。

    常见问题与解决方案


    1. 问题:接头无法完全插入。
    - 解决方案:请确认电缆直径符合所选接头的电缆入口尺寸要求,并确保所有锁紧部件均已正确安装到位。

    2. 问题:电气测试显示接触不良。
    - 解决方案:重新进行压接或焊接,确保接点接触良好,并检查是否有外部污染影响到电气性能。

    总结和推荐


    400 系列圆形电源连接器凭借其坚固耐用的设计、卓越的防水能力和灵活的安装方式,在严苛环境下展现出色的表现。无论是工业自动化还是航空航天等领域,都是理想的电气连接解决方案。因此,我们强烈推荐该系列产品用于需要高可靠性的场合。

PX0412/04S参数

参数
针脚数 4pin(Power)
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 -
额定电流 5A
外壳材料 Polyamide (PA),Nylon
长*宽*高 19.9mm(长度)*22mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装,散装

PX0412/04S厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0412/04S数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0412/04S PX0412/04S数据手册

PX0412/04S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.1656 ¥ 60.9076
45+ $ 6.8495 ¥ 58.2208
90+ $ 6.6504 ¥ 56.5284
100+ $ 6.4056 ¥ 54.4476
1000+ $ 6.2322 ¥ 52.9737
库存: 2246
起订量: 10 增量: 1
