PXP6010/22P/CR/0507

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Plug Housing,Push-Twist 22pin(Power) Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free 2A 导线安装,自由悬挂,通孔安装 78.4mm(长度)
供应商型号: Q-PXP6010/22P/CR/0507
供应商: 期货订购
标准整包数: 8

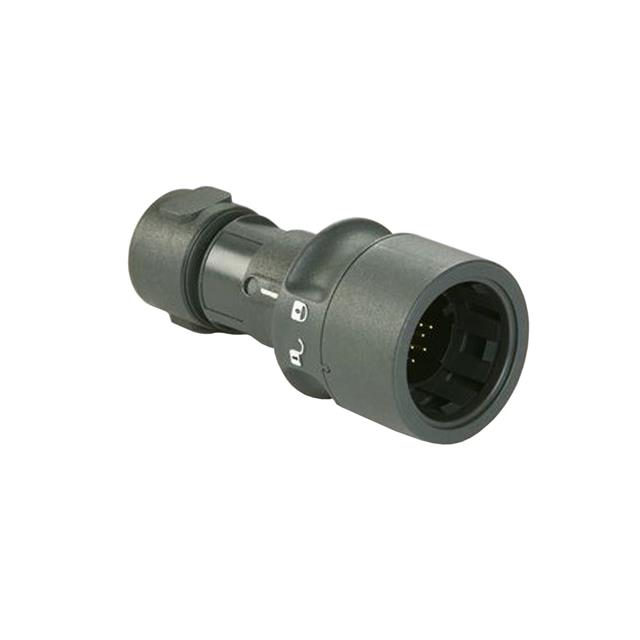

BULGIN 圆形连接器 PXP6010/22P/CR/0507

PXP6010/22P/CR/0507概述


    产品简介


    Buccaneer 6000系列圆形电源连接器是一款高性能、环境密封型连接器,适用于广泛的应用场景,包括户外长期使用。这些连接器提供多种类型的终端(螺纹、压接和焊接)和接触类型(插针和插座),并可选配电缆夹层端接选项。它们支持数据(如USB和以太网)、信号和主电源传输。通过简单的推拉式锁定机制,结合先进的环境密封特性,确保在严苛环境中可靠连接。所有型号均通过国际认证机构的严格测试,包括cULus、UL和VDE认证。

    技术参数


    - 产品类型: 圆形电源连接器
    - 电流承载能力:
    - 2极: 16A
    - 3极: 16A
    - 8极: 10A
    - 16极: 3A
    - 22极: 2A
    - 电压等级: 最高277V
    - 接触电阻: <10mΩ
    - 绝缘电阻: >10⁶MΩ@500V DC
    - 电气强度: >10kV (空气击穿电压)
    - 操作温度范围: -40°C 至 +120°C
    - 认证标准: UL1977、C22.2 No.182.3-M1987 (R2009)、IEC 61984:2009
    - 环境密封等级: IP66、IP68、IP69K

    产品特点和优势


    1. 快速安全连接:采用30°旋转锁定机制,确保快速且安全的连接和断开。
    2. 耐久性和防护:塑料外壳采用UL94-V0级材料,具有阻燃和抗紫外线特性,适合长期户外使用。
    3. 高密封性能:IP66、IP68和IP69K的防护等级保证了即使在恶劣环境下也能维持密封完整性。
    4. 多种安装方式:提供柔性、柔性直连和面板安装等多种安装方式。
    5. 广泛的适应性:适用于电源到信号的各种应用场景,确保在不同环境中保持稳定性能。

    应用案例和使用建议


    应用场景
    Buccaneer 6000系列连接器适用于需要高可靠性和环境密封的多种场合,例如户外照明系统、工业自动化、轨道交通和通信基础设施等。
    使用建议
    - 在安装前仔细检查接头是否清洁,以避免接触不良。
    - 定期检查连接器是否正常密封,特别是在湿度较高或尘土较多的环境中使用时。
    - 选择合适的电缆直径以确保最佳的电流承载能力。
    - 在极端环境下使用时,建议参考相关热降额曲线以确定合适的最大电流承载能力。

    兼容性和支持


    - 兼容性: 支持多种终端类型(螺纹、压接和焊接),适合各种电缆尺寸。此外,还提供了电缆夹层端接选项。
    - 技术支持: 提供详细的安装指南和维护手册,并可通过官方网站下载最新版本的技术文档和升级资料。

    常见问题与解决方案


    1. 问题: 连接器不能正确锁定。
    - 解决方法: 检查锁环是否完全旋转到位,必要时重新安装。
    2. 问题: 密封效果不佳。
    - 解决方法: 确认密封圈是否安装正确,定期更换旧的或磨损的密封件。
    3. 问题: 接触电阻过高。
    - 解决方法: 检查是否有足够的润滑剂,确保接头紧密接触。

    总结和推荐


    总体而言,Buccaneer 6000系列圆形电源连接器是一款设计精良、功能全面的产品,适用于各种严苛的工业环境。它具备出色的环境密封性能、多样化的安装方式和可靠的电气性能,是需要高性能连接解决方案的理想选择。因此,我强烈推荐此款产品用于您的项目中。

PXP6010/22P/CR/0507参数

参数
类型 Plug Housing,Push-Twist
颜色 -
端接 -
额定电流 2A
外壳材料 Polycarbonate/Polybutylene Terephthalate (PBT),Halogen Free
针脚数 22pin(Power)
触头镀层 - 配接 -
长*宽*高 78.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

PXP6010/22P/CR/0507厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PXP6010/22P/CR/0507数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PXP6010/22P/CR/0507 PXP6010/22P/CR/0507数据手册

PXP6010/22P/CR/0507封装设计

查看详情并下载
Symbol
Footprint
3D Model
