PX0707/P/09

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 圆形连接器插头, Standard Buccaneer系列, 9芯, 面板安装, 印刷电路板, IP68
供应商型号: N-PX0707/P/09
供应商: 云汉优选
标准整包数: 1

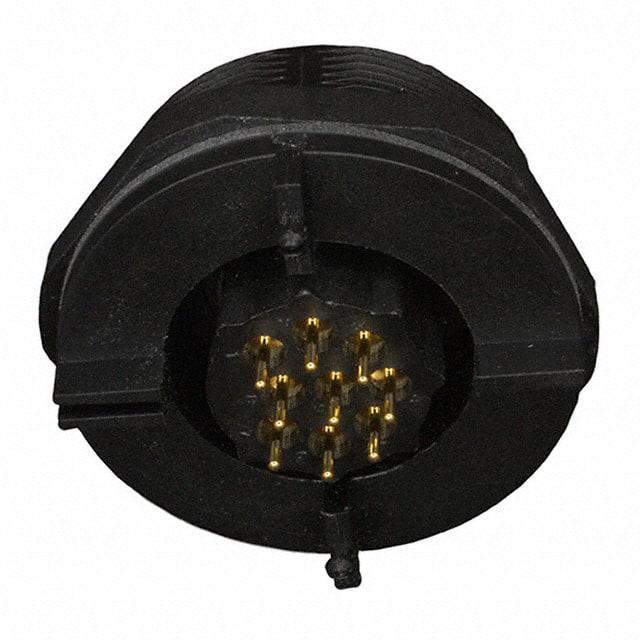

BULGIN 圆形连接器 PX0707/P/09

PX0707/P/09概述

    Buccaneer for Power: Advanced Electronic Connector Solutions

    1. 产品简介


    Buccaneer for Power 是由 Elektron Technology 推出的一款高性能电力连接器系列。该系列产品广泛应用于工业控制、通信设备、医疗仪器以及汽车电子等领域,提供了卓越的电源连接解决方案。Buccaneer 系列以其高可靠性和耐用性著称,适用于恶劣的工作环境。

    2. 技术参数


    Buccaneer for Power 的技术参数如下:
    - 防护等级:IP68 和 IP69K
    - 测试标准:DIN 40050-9
    - 额定电流和电压:
    - 2, 3, 4, 6, 7, 9, 12, 25 极:1A 到 12A,50V 到 277V ac/dc
    - 接触电阻:
    - 2-9 极:<10mΩ
    - 12 极:<5mΩ
    - 25 极:<5mΩ
    - 绝缘电阻:
    - 2-9 极:>10^4 MΩ @ 500V d.c.
    - 电气特性:
    - AC 破坏电压:2-9 极 - 4kV 杆间;低轮廓法兰和面板类型 - 6kV;其他类型 - 7.5kV
    - 工作温度范围:-20°C 至 +70°C
    - 批准认证:UL、CSA、VDE、CCC

    3. 产品特点和优势


    Buccaneer for Power 连接器具有以下显著特点和优势:
    - 防护等级高:通过严格的 IP68 和 IP69K 认证,确保在各种恶劣环境中可靠运行。
    - 多极设计:提供多种极数选择(2 到 25 极),满足不同应用需求。
    - 易于安装:无需特殊工具即可安装,操作简便。
    - 灵活的电缆接受度:支持 3.5mm 至 9mm 直径的电缆,可选配不同直径的电缆夹套。
    - 多样化的连接方式:提供螺纹固定、面板安装、后部安装等多种安装方式。

    4. 应用案例和使用建议


    Buccaneer for Power 连接器适用于以下典型应用场景:
    - 工业自动化控制系统:用于传输高压大电流信号,确保系统稳定运行。
    - 通信设备:为电信基站等关键设备提供可靠的电源连接。
    - 医疗设备:如监护仪、超声机等,需要高度可靠的连接器以保障患者安全。
    使用建议:
    - 在安装时,根据电缆直径选择合适的电缆夹套,以确保密封效果。
    - 定期检查连接器的安装情况,确保螺丝紧固到位。

    5. 兼容性和支持


    Buccaneer for Power 连接器具有良好的兼容性,可以与多种电子元件和设备配合使用。厂商提供了详尽的技术支持文档,包括安装指南、维护手册等。此外,厂商还提供了一系列工具(如压线钳、插入/拔出工具)以简化安装过程。

    6. 常见问题与解决方案


    常见问题:
    1. 接触不良
    - 解决方案:重新检查并确保螺丝紧固到位;更换损坏的接触件。
    2. 密封失效
    - 解决方案:更换密封圈或密封帽;确保电缆夹套正确安装。

    7. 总结和推荐


    Buccaneer for Power 系列连接器凭借其出色的防护性能、广泛的电流和电压支持范围、以及灵活多样的安装方式,在各类工业和商用环境中表现出色。无论是在严苛的环境条件还是复杂的应用场景下,这款产品都能提供可靠而高效的电源连接解决方案。因此,强烈推荐 Buccaneer for Power 连接器用于需要高可靠性和强耐用性的场合。

PX0707/P/09参数

参数
颜色 黑色
端接 焊盘
额定电流 5A
外壳材料 Polyamide (PA),Nylon,Glass Filled
针脚数 9pin(Power)
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 盒装

PX0707/P/09厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0707/P/09数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0707/P/09 PX0707/P/09数据手册

PX0707/P/09封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 23.2988 ¥ 198.0398
13+ $ 22.2171 ¥ 188.8454
25+ $ 21.5934 ¥ 183.5439
50+ $ 20.757 ¥ 176.4345
库存: 395
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 594.11
