PX0413/12P

产品分类: 圆形连接器
厂牌: BULGIN
产品描述: Bulgin 微型圆形连接器插头, Buccaneer 400系列, 12芯, 背面安装, 压接,焊接, IP68,IP69K
供应商型号: U-PX0413/12P
供应商: 云汉优选
标准整包数: 1

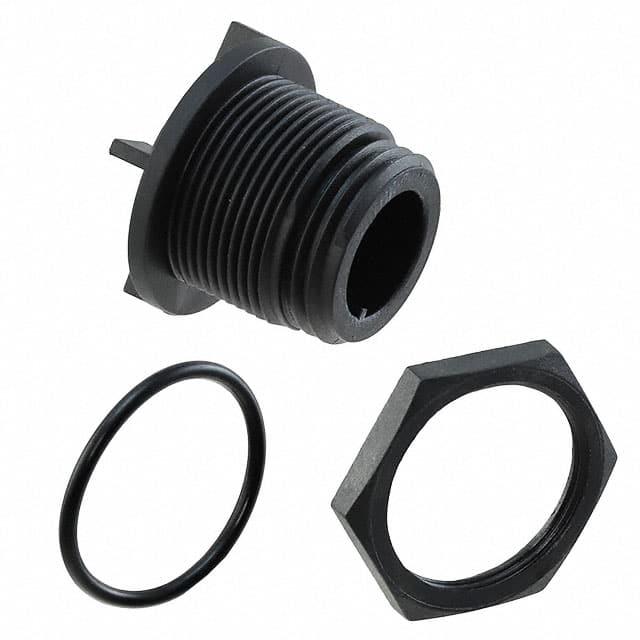

BULGIN 圆形连接器 PX0413/12P

PX0413/12P概述

    Circular Power Connectors: 400 Series Buccaneer

    产品简介


    Circular Power Connectors 400系列的BUCCANEER是专为严苛环境设计的防水连接器。它们主要用于电力传输领域,广泛应用于工业自动化、航空航天、军事通信、船舶工程及户外设备等需要高可靠性和防护等级的应用场景。

    技术参数


    - 防护等级:
    - IP68(1.054kg/sq cm,10米深度下持续2周)
    - IP69K(符合DIN 40050/Part 9标准)

    - 电气特性:
    - 2极和3极:8A,250V额定值
    - 4极、6极和8极:5A,125V额定值
    - 10极和12极:1A,50V额定值
    - 接触规格:
    - 接触插入深度:2.5mm,以确保电气完整性
    - 接触材质:金镀层
    - 接触插件属于主体模具的一部分
    - 电缆尺寸:
    - 电缆直径范围:3mm至7mm
    - 物理尺寸:
    - 整体长度(柔性+直角):80mm
    - 连接器直径:19.1mm
    - 环境要求:
    - 工作温度范围:-40°C至+80°C

    产品特点和优势


    BUCCANEER 400系列的特点在于其出色的防水防尘能力(达到IP68和IP69K等级),以及在各种电压和电流下的高稳定性。此外,连接器的“挖铲保护”接点设计可以有效防止短路和损坏,提高可靠性。金镀层触点提供了更好的导电性能和更长的使用寿命。这些特性使它在恶劣环境中具有显著的优势。

    应用案例和使用建议


    - 应用案例:
    - 工业控制面板上的电源连接。
    - 航空航天中的机载设备。
    - 海上石油平台的控制系统。
    - 高温、潮湿或盐雾环境下使用的户外设备。
    - 使用建议:
    - 在选择合适的电缆直径时,应根据实际应用需求进行。对于大电流的应用,建议使用较小直径的电缆。
    - 安装过程中,务必使用配套的密封帽以保持连接器的IP68等级。
    - 在特殊环境中,如高盐分环境下,建议采用更高级别的防腐蚀措施。

    兼容性和支持


    该产品与不同类型的电缆和连接器兼容,适用于多种安装方式,包括柔性、直角、前后面板安装和PCB安装。供应商提供一系列的配件,如密封帽和连接器套件,以确保系统的一致性和可靠性。同时,提供技术支持和维护服务。

    常见问题与解决方案


    - 问题1: 密封失效导致水进入。
    - 解决方案: 检查密封帽是否正确安装,并使用正确的电缆直径以确保最佳密封效果。
    - 问题2: 插拔力过大。
    - 解决方案: 使用专用的压接工具和定位器,确保操作正确。
    - 问题3: 接触不良。
    - 解决方案: 确保使用匹配的电缆直径,并正确进行压接或焊接操作。

    总结和推荐


    总体而言,BUCCANEER 400系列Circular Power Connectors在严苛环境下表现出色,尤其是在高防护等级、高性能电气特性和广泛的适用性方面。如果您正在寻找一种能够在恶劣条件下稳定工作的连接器,这款产品是一个值得推荐的选择。它具备优异的电气性能、可靠的防护能力和广泛的兼容性,适合多种应用场合。

PX0413/12P参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 12pin(Power)
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 -
额定电流 1A
长*宽*高 20.9mm(长度)*22.23mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

PX0413/12P厂商介绍

Bulgin是一家专注于制造高品质电气连接解决方案的公司,其产品广泛应用于各种工业、商业和*事领域。Bulgin的产品线涵盖了防水连接器、电缆接头、面板安装配件等,这些产品以其可靠性和耐用性而闻名。

主营产品分类包括:
1. 防水连接器:适用于恶劣环境,如户外、海洋和工业应用。
2. 电缆接头:用于电缆连接和保护,确保电气连接的稳定性。
3. 面板安装配件:包括各种面板安装组件,用于固定和保护电气设备。

应用领域:
Bulgin的产品被广泛应用于各种领域,包括:
- 交通运输:如汽车、火车和船舶的电气系统。
- 工业控制:用于自动化和控制系统的连接。
- 可再生能源:太阳能和风能系统的电气连接。
- *事和安全:为*事设备提供耐用和安全的连接解决方案。

Bulgin的优势在于:
- 高品质:产品符合严格的国际标准,如IP68防水等级。
- 定制化:能够根据客户需求提供定制化的解决方案。
- 创新:不断研发新技术,以提高产品的性能和可靠性。
- 服务:提供全面的技术支持和客户服务,确保客户满意度。

PX0413/12P数据手册

厂牌 PDF简要描述 下载
BULGIN 圆形连接器 BULGIN PX0413/12P PX0413/12P数据手册

PX0413/12P封装设计

查看详情并下载
Symbol
Footprint
3D Model
