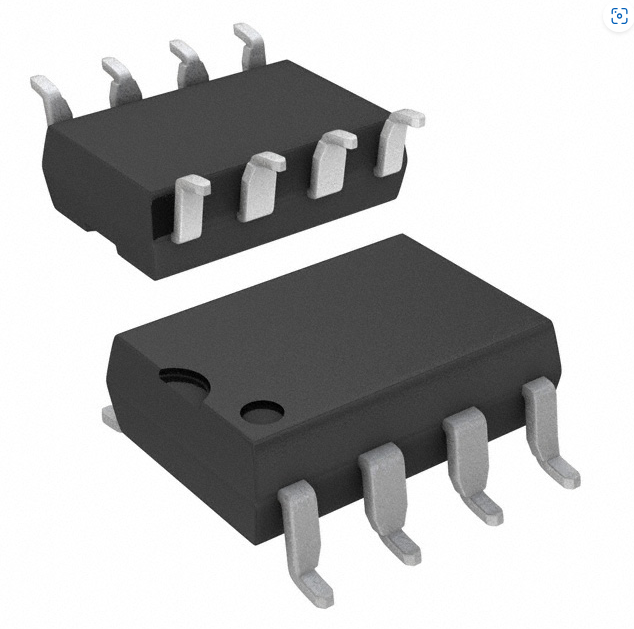

HCPL-7800A-500E

产品分类: 仪表放大器
厂牌: BROADCOM
产品描述: Broadcom 隔离放大器, DIP8 - 翼形封装, 单电源, 表面贴装安装, 8引脚
供应商型号: 11MZ-HCPL-7800A-500E
供应商: 云汉优选
标准整包数: 1
BROADCOM 仪表放大器 HCPL-7800A-500E

HCPL-7800A-500E概述


    产品简介


    HCPL-7800(A)隔离放大器
    HCPL-7800(A)系列隔离放大器专为电机驱动电流检测而设计。在典型的实现方式中,电机电流通过外部电阻,然后被HCPL-7800(A)传感器捕捉并转化为差分输出电压。这个差分输出电压与电机电流成正比,并可以通过运算放大器转换为单端信号。这种放大器特别适用于现代开关逆变电机驱动器中的高噪声环境,能够忽略高达10 kV/μs的共模瞬态斜率。

    技术参数


    - 输入偏置电压 (VOS):-2.0 mV 至 2.0 mV
    - 增益 (G1/G3):7.76 V/V 至 8.08 V/V
    - 非线性 (NL100/NL200):0.0027% 至 0.35%
    - 带宽 (-3 dB):50 kHz 至 100 kHz
    - 最大内部输入电压 (|VIN+|):308 mV
    - 电源电压 (VDD1, VDD2):0 V 至 5.5 V
    - 共模瞬态抑制能力 (CMTI):10 kV/μs 至 15 kV/μs
    - 温度范围:-40°C 至 100°C
    - 输入阻抗 (RIN):500 kΩ
    - 封装类型:标准8针DIP封装(也可选表面贴装)

    产品特点和优势


    1. 高共模抑制比 (CMRR):15 kV/μs(共模抑制率为1000 V时)
    2. 高精度和稳定性:适用于高压、高频应用,提供稳定的信号处理能力。
    3. 紧凑型封装:采用8针DIP封装,适合多种安装方式。
    4. 先进转换技术:采用Σ−∆ A/D转换技术和斩波稳定放大器,确保精确度和长期稳定性。
    5. 优异的噪声抑制能力:可忽略高达10 kV/μs的共模瞬态斜率。

    应用案例和使用建议


    应用场景
    - 电机相电流和母线电流检测:适用于各种电机控制系统的电流监控。
    - 逆变器电流检测:确保电力转换过程中的安全和效率。
    - 开关模式电源信号隔离:用于信号隔离以提高系统可靠性。
    使用建议
    1. 适当选择封装:根据具体应用需求选择合适的封装类型(如DIP或SMT)。
    2. 注意环境条件:在极端环境下使用时,需关注温度和电压限制。
    3. 合理布线:连接电路时,遵循推荐的电容配置以提高信号质量。

    兼容性和支持


    - 兼容性:HCPL-7800(A)适用于各类电机驱动和开关电源应用,具有广泛兼容性。
    - 安全认证:已获得UL 1577、CSA、IEC/EN/DIN EN 60747-5-2认证,符合全球安全标准。

    常见问题与解决方案


    1. 问:如何正确连接0.1 μF旁路电容?
    答:将电容连接在引脚1和4之间,以及引脚5和8之间。
    2. 问:增益随温度的变化如何控制?
    答:增益变化的绝对值为0.00025 V/V/°C,需注意在不同温度下的增益调整。
    3. 问:最大输入电压是多少?
    答:最大输入电压为308 mV,在超过该值时,输出会达到饱和状态。

    总结和推荐


    HCPL-7800(A)隔离放大器凭借其高精度、稳定性和强噪声抑制能力,适用于多种电机驱动和电源转换应用。它不仅满足严格的安全标准,而且具备广泛的温度适应性和灵活的封装选项,是高性能电流检测的理想选择。强烈推荐用于需要精确电流检测和信号隔离的应用场合。

HCPL-7800A-500E参数

参数
典型压摆率 15KV/μs
CMRR - 共模抑制比 -
-3db带宽 100KHz
典型增益带宽 100KHz
典型供电电流 10.9mA
每个通道的输出电流 16mA
最大工作供电电压 5.5V
Vos - 输入偏置电压 300μV
通道数量 1
电流 - 输入偏置 0.5μA
最小工作供电电压 4.5V
长*宽*高 9.8mm*6.35mm*4.2mm
通用封装 DIP-8
安装方式 贴片安装,通孔安装
零件状态 在售
包装方式 卷带包装

HCPL-7800A-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

HCPL-7800A-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 仪表放大器 BROADCOM HCPL-7800A-500E HCPL-7800A-500E数据手册

HCPL-7800A-500E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.05
10+ ¥ 18.9
30+ ¥ 16.5375
100+ ¥ 13.9263
500+ ¥ 13.23
库存: 44
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 22.05
