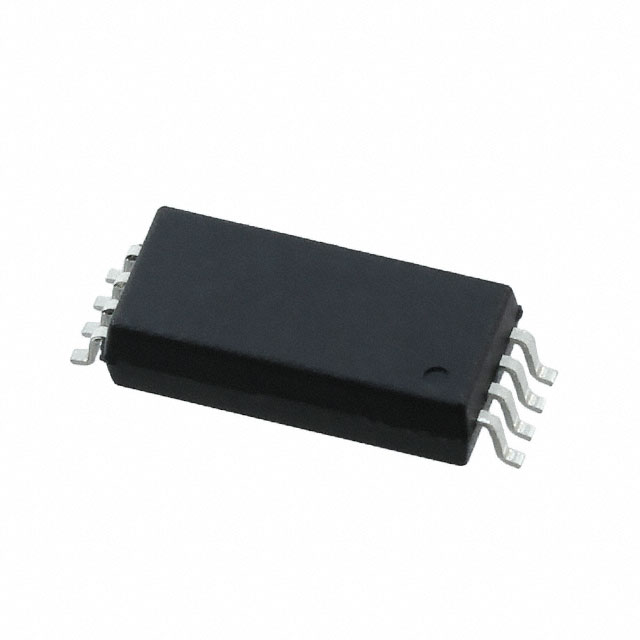

ACNT-H87A-500E

产品分类: 仪表放大器
厂牌: BROADCOM
产品描述: Broadcom 隔离放大器输出型光耦, 表面安装, 8针
供应商型号: 2399288
供应商: 海外现货
标准整包数: 1
BROADCOM 仪表放大器 ACNT-H87A-500E

ACNT-H87A-500E概述

    高精度光隔离电压传感器ACNT-H87B/H87A/H870技术手册解析

    产品简介


    ACNT-H87B、ACNT-H87A和ACNT-H870是专为电压传感设计的光学隔离放大器,特别适用于电源转换装置中的隔离电压测量。这些传感器主要用于电机驱动和可再生能源系统等应用中的电压检测。产品包括高精度的ACNT-H87B(增益误差±0.5%),适用于一般需求的ACNT-H87A(增益误差±1%)和ACNT-H870(增益误差±3%)。

    技术参数


    - 输入范围:0到2伏特,输入阻抗1GΩ。
    - 供电电压:输入侧(VDD1)4.5至5.5伏特;输出侧(VDD2)3至5.5伏特。
    - 温度范围:操作温度-40℃至110℃,存储温度-55℃至125℃。
    - 增益误差:ACNT-H87B:±0.5%,ACNT-H87A:±1%,ACNT-H870:±3%。
    - 线性度:最大非线性误差0.1%。
    - 关闭引脚:主动高电平使能,IDDD电流降至仅15μA,适合电池供电和功率敏感的应用。
    - 共模瞬态抑制能力:15kV/μs,适用于高噪声环境。
    - 电气特性:100kHz带宽,-3dB小信号带宽。

    产品特点和优势


    ACNT-H87B/H87A/H870系列的特点在于采用了先进的σ-Δ调制技术和斩波稳定放大器,实现无与伦比的隔离模式噪声抑制和高精度。该系列产品具有高精度、高共模瞬态抑制能力和低功耗的特点,能够在各种严苛环境中提供稳定的电压测量。

    应用案例和使用建议


    - 应用场景:广泛应用于交流伺服电机驱动、太阳能逆变器、风力涡轮机逆变器中的隔离电压传感、数据采集系统的信号隔离以及通用电压隔离。
    - 使用建议:为了确保准确度,需要选择适当的电阻值(如R1和R2)来缩放高压轨,以适应传感器的输入范围。建议使用高精度运放作为外部后置放大器,以降低对隔离放大器的干扰。

    兼容性和支持


    - 兼容性:该系列产品符合国际标准,具有多种安全认证,如IEC/EN/DIN EN 60747-5-5,UL 1577,以及CSA组件接受通知#5。此外,该系列可以轻松安装于15mm拉伸SO-8封装中。
    - 支持服务:客户可通过联系Broadcom的销售代表或授权分销商获得技术支持和服务。

    常见问题与解决方案


    - Q: 如何正确使用Shutdown引脚?
    - A: 将Shutdown引脚设置为高电平可以减少IDD1电流至仅15μA,有助于节能。确保在不使用时保持此状态以节省电力。
    - Q: 如何处理高共模瞬态引起的干扰?
    - A: 利用高共模瞬态抑制能力(15kV/μs),确保设备在高噪声环境下仍能正常运行。通过外部滤波器进一步减少噪声影响。

    总结和推荐


    ACNT-H87B/H87A/H870系列产品提供了高度精确的电压隔离传感解决方案,非常适合需要高精度和稳定性的应用场景。特别是在电机驱动和可再生能源系统中,其优异的性能使其成为首选产品。综合来看,我们强烈推荐这些传感器用于需要严格测量精度的场合。

ACNT-H87A-500E参数

参数
-3db带宽 100KHz
电流 - 输入偏置 1.5pA
通道数量 1
最小工作供电电压 -
Vos - 输入偏置电压 300μV
CMRR - 共模抑制比 -
典型压摆率 -
最大工作供电电压 5.5V
典型供电电流 10.5mA
每个通道的输出电流 -
典型增益带宽 -
通用封装 SSO-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ACNT-H87A-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。
