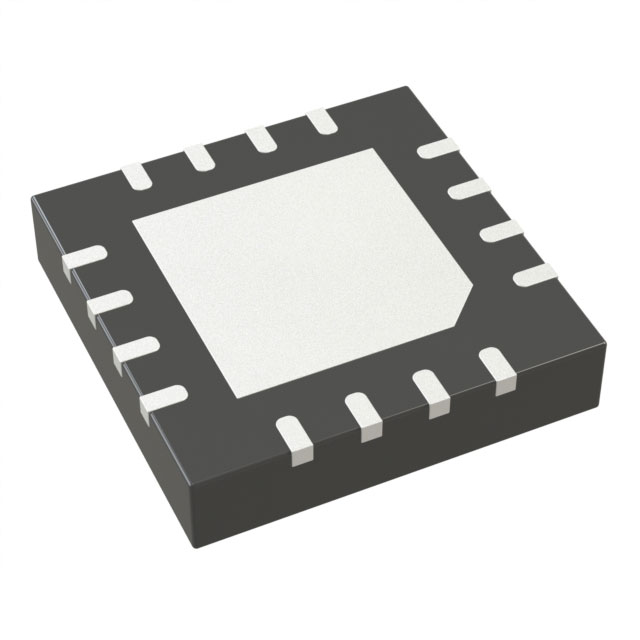

AD8224BCPZ-R7

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 750μA(x2 Channels) 2V/μs 94dB 15mA 2 4.6V 36V 175μV 10pA 1.5MHz 贴片安装,黏合安装 3mm*3mm*830μm
供应商型号: 4019254
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 仪表放大器 AD8224BCPZ-R7

AD8224BCPZ-R7概述

    # AD8224 双通道JFET输入仪表放大器技术手册解析

    产品简介


    AD8224 是一款高性能双通道仪表放大器,具有 JFET 输入特性,专为高精度信号处理设计。它采用节省空间的 16 引脚 4 mm × 4 mm LFCSP 封装形式,在单个封装内提供了两个通道,同时保持了卓越的性能和较低的成本。AD8224 的主要功能包括铁路到铁路输出、宽电源范围(4.5 V 至 36 V 单电源或 ±2.25 V 至 ±18 V 双电源)、可调增益(1 到 1000)以及低噪声和低功耗特性。这些功能使其成为医疗仪器、精密数据采集、传感器接口及高分辨率 ADC 驱动器的理想选择。

    技术参数


    以下是 AD8224 的关键技术规格:
    - 输入偏置电流:最大 10 pA(B 级),通常低于 300 pA;
    - 输入失调电压:最大 300 μV;
    - 共模抑制比(CMRR):最低 86 dB(直流到 60 Hz),G = 1;
    - 噪声密度:1 kHz 下 14 nV/√Hz;
    - 增益范围:1 到 1000(通过单个电阻设置);
    - 带宽:1.5 MHz(G = 1);
    - 功耗:每个放大器 750 µA(典型值);
    - 工作温度范围:工业级(-40°C 至 +85°C),扩展级(-40°C 至 +125°C)。

    产品特点和优势


    特点
    1. 集成化设计:在小型封装中集成双通道,适合高密度 PCB 布局;
    2. 高精度性能:极低的输入偏置电流和失调电压确保了信号的精确传输;
    3. 灵活性:支持单电源或双电源操作,并具备宽广的工作电压范围;
    4. 鲁棒性:具有出色的抗电磁干扰能力和 ESD 保护(4 kV)。
    优势
    AD8224 在便携式和电池供电设备中表现出色,尤其适用于对功耗敏感的应用场合。此外,其卓越的共模抑制能力特别适合需要长距离传输差分信号的场合,例如远程传感器。

    应用案例和使用建议


    AD8224 广泛应用于医疗设备、工业控制以及消费电子等领域。以下是一些具体的应用场景和使用建议:
    - 医疗设备:作为心电图(ECG)信号前置放大器,要求高精度且低噪声,需注意电路接地的设计以减少杂散电流的影响;
    - 工业监控:用于工业自动化中的模拟信号调理,建议结合滤波电路使用,以提升整体系统的信噪比;
    - 远程传感:配置为差分输出模式,增强抗干扰能力,特别是在强电磁环境下运行时。

    兼容性和支持


    AD8224 支持多种供电配置,并与其他标准元器件良好兼容。Analog Devices 提供详尽的技术文档和支持服务,包括设计指南、软件工具和客户技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出不稳定 | 检查电源电压是否符合要求 |
    | 输入信号失真 | 确保输入阻抗匹配并优化布线 |
    | 温度漂移过大 | 调整外部电阻值,减小温度影响 |

    总结和推荐


    AD8224 是一款兼具高性能与经济性的仪表放大器,非常适合现代电子系统中对高精度、低功耗的需求。它的紧凑型封装、宽广的工作范围以及丰富的功能选项使其在市场上极具竞争力。综上所述,我们强烈推荐这款产品给任何需要高可靠性、高性能电子解决方案的用户。无论是开发新型医疗设备还是改进现有工业控制系统,AD8224 都能提供可靠的性能保证和技术支持。

AD8224BCPZ-R7参数

参数
Vos - 输入偏置电压 175μV
最大工作供电电压 36V
CMRR - 共模抑制比 94dB
通道数量 2
最小工作供电电压 4.6V
典型增益带宽 -
电流 - 输入偏置 10pA
典型供电电流 750μA(x2 Channels)
每个通道的输出电流 15mA
典型压摆率 2V/μs
-3db带宽 1.5MHz
长*宽*高 3mm*3mm*830μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
