AD8224HBCPZ-WP

产品分类: 仪表放大器
厂牌: ANALOG DEVICES
产品描述: 750μA 2V/μs 94dB 2 4.6V 36V 175μV 10pA 1.5MHz 贴片安装 4mm*4mm*830μm
供应商型号: 4019256
供应商: 海外现货
标准整包数: 1

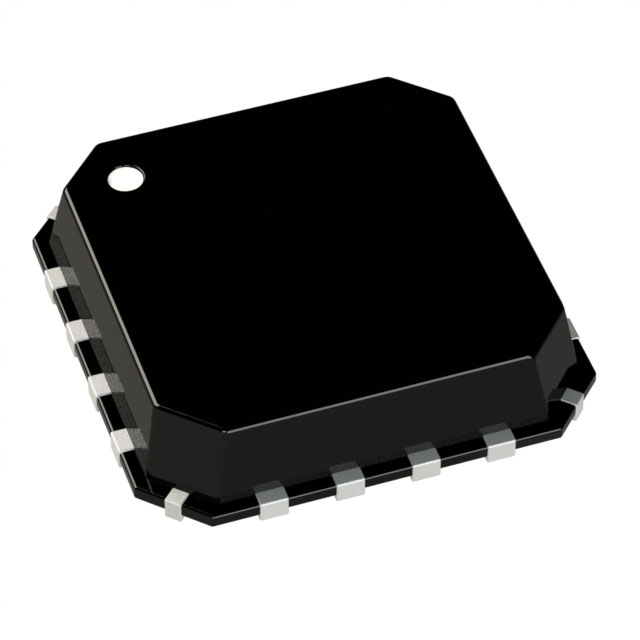

ANALOG DEVICES 仪表放大器 AD8224HBCPZ-WP

AD8224HBCPZ-WP概述

    精密双通道JFET输入仪表放大器——AD8224

    1. 产品简介


    AD8224 是一款精密的双通道 JFET 输入仪表放大器,具有小巧的 4 mm × 4 mm 封装(LFCSP)。这款器件能够满足高性能便携式仪器的需求,具备极高的共模抑制比(CMRR)、低噪声特性和优越的输入偏置电流性能。其广泛应用于医疗设备、精密数据采集系统、传感器接口、高分辨率 ADC 驱动以及远程传感器等应用领域。

    2. 技术参数


    以下为 AD8224 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入偏置电流 | 10 | 300 | 300 | pA |
    | 输入失调电压 | 175 | 300 | 1200 | µV |
    | 共模抑制比(CMRR) | 86 | 100 | dB |
    | 噪声密度(输入) | 14 | 14 | 17 | nV/√Hz |
    | 输出摆幅(±15V 供电,RL=2kΩ) | -14.25 | +14.25 | -14.25 | +14.25 | V |
    | 工作温度范围 | -40 | +85 | °C |
    AD8224 支持单电源供电范围(4.5 V 至 36 V)及双电源供电范围(±2.25 V 至 ±18 V),能够以低功耗实现高性能指标。

    3. 产品特点和优势


    - 紧凑封装:占用空间仅 4 mm × 4 mm,采用带有隐藏焊盘的自定义 LFCSP 封装设计,允许布线和布线通孔位于封装下方,提升整体性能。
    - 卓越性能:具备低输入偏置电流(最大 10 pA)和低输入失调电压(最大 300 µV),同时提供高 CMRR 和优异的噪声性能。
    - 灵活性强:支持单通道或双通道模式,可通过单个电阻设置增益(1 至 1000)。
    - 宽范围工作条件:适应多种供电方式及宽广的工作温度范围(-40°C 至 +85°C),适用于严苛环境。

    4. 应用案例和使用建议


    AD8224 可用于多个实际应用场景,如:
    - 医疗设备:医疗仪器对信号处理精度要求极高,AD8224 的高 CMRR 和低噪声性能有助于提升测量精度。
    - 远程传感器接口:通过差分输出提高抗噪能力,可有效传输长距离信号。
    - ADC 驱动:差分输出模式适用于高分辨率 ADC,确保驱动信号质量。
    建议在设计时合理选择增益(RG),并注意匹配外部元件以确保最佳性能。此外,在复杂环境下需考虑电磁干扰保护措施。

    5. 兼容性和支持


    AD8224 与其他 ADI 公司的模拟器件高度兼容,适合构建复杂系统。Analog Devices 提供详细的技术文档和支持服务,包括在线技术支持及参考设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 增益设置错误 | 检查 RG 的阻值是否符合要求,重新计算增益。|
    | 输入信号失真 | 确保输入信号在规定的输入范围内运行。 |
    | 噪声过大 | 减少周围电磁干扰源或增加滤波电容。 |

    7. 总结和推荐


    AD8224 是一款集高精度、高可靠性于一体的仪表放大器,特别适合需要多通道操作且对空间敏感的应用场合。其优良的电气特性和紧凑的设计使其在市场上具有很强的竞争优势。因此,强烈推荐此款产品用于医疗、工业和消费类电子产品中需要高性能信号处理的场景。

AD8224HBCPZ-WP参数

参数
Vos - 输入偏置电压 175μV
最小工作供电电压 4.6V
典型供电电流 750μA
每个通道的输出电流 -
最大工作供电电压 36V
通道数量 2
CMRR - 共模抑制比 94dB
典型压摆率 2V/μs
-3db带宽 1.5MHz
电流 - 输入偏置 10pA
典型增益带宽 -
长*宽*高 4mm*4mm*830μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

AD8224HBCPZ-WP厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD8224HBCPZ-WP数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 仪表放大器 ANALOG DEVICES AD8224HBCPZ-WP AD8224HBCPZ-WP数据手册

AD8224HBCPZ-WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
